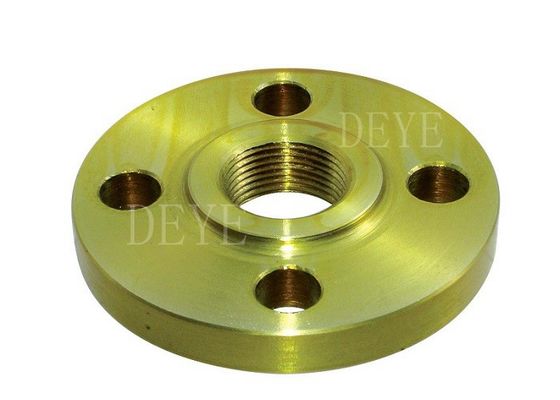

DIN BS4504 En1092-1 Кованный стальной фланц UNI винтовой фланц с NPT BSPT

DIN BS4504 EN1092-1 UNI винтовой фланс с NPT BSPT

BS 4504 Фланги Раздел 3.1: 1989 представляет собой круговой фланг, который предназначен для использования в сочетании с фитингами, трубами или клапанами.
BS 4504 фланц должен быть PN назначен в соответствии со спецификацией для стальных фланцев.
и заменен EN1092-1 издание 09-2008 для стальных фланцев, который также включает стандарт DIN.
BS4504 Шрубопроводные фланцы могут быть с давлением
PN16. PN25, PN40, Макс. размер 24", давление PN63/64, PN100 с Макс. размер 6".

Информация о продукте/описание продукта/основная информация/спецификация

Особенности/характеристики

•Фланцы из углеродистой стали не должны использоваться при эксплуатации над 425 °C

•Услуга при высоких температурах: стандартный материал из углеродистой стали должен быть ASTM A 105, материал, который может быть безопасно

используется при температуре от минус 29 °C до 425 °C.

•Служба при низких температурах: Фланцы из углеродистой стали, используемые для работы при температуре ниже минус 29 °C, должны соответствовать требованиям

требования испытаний на удар по стандарту ASME B 31.3.

•ASTM A 350-LF2 является стандартным материалом для применения при низких температурах.

•Услуги высокой производительности: высокопрочные фланцы из углеродистой стали ASTM A694 должны соответствовать стандарту API Std 5L

трубы класса X42 - X65.

•Материал для фланцев из низколегированной стали (11/4 Cr - 1/2 Mo) должен быть ASTM A 182-F11.

Фланцы из средней сплавной стали (11/2 Cr 5 Mo) должны быть ASTM A 182-F5.

Технология/ Как использовать и устанавливать различные типы фланцев

Сварные фланцы шеи

Они соединены с трубой с помощью сварного соединения.

используется, когда требуется рентгеновское исследование или если крутящий момент по соединениям максимальный.

Его длинная коническая шея оптимизирует распределение напряжения.

Фланцы с подвижным покрытием

Такие фланцы устанавливаются с двумя сварочными шариками, сдвигающими трубу внутрь.

Таким образом, затраты на установку ниже, поэтому для резки труб требуется меньшая точность.

Фланцы из нитей

Они обычно устанавливаются с трубой, предварительно закрученной, в местах, где

Мы не рекомендуем устанавливать, если есть высокие

изменения давления в системе

Фланцы соединения лап

Они скользят на перекрывающейся прокладке.

Необходимо демонтировать для очистки или ремонта.

уменьшается из-за простоты поворота фланца и выравнивания бурения.

.

Фланцы для сварки сокетов

Этот вид фланца специально разработан для более низких небольших диаметров и высоких

Труба вставляется в фланц до сиденья, а затем филе

Заваренные к кубу.

Скрытые фланцы

Слепые фланцы используются для концов труб, и они болты к любому из вышеперечисленных

типы фланцев.

Уровни материалов:

Процесс производства

Фланговый стандарт

ASME B16.5

Это самый распространенный стандарт фланца во всем мире.

кованые, литые и ламинированные фланцы.

Он также описывает все типы фланцев.

для размеров от 1/2 до 24 класса 150#, 300#, 400#, 600#, 900# и 1500#, и от 1/2 до

Класс 2500#.

ASME B16.36

Настоящий стандарт применяется к фланцам для измерения потока с отверстием.

Фланцы ASME B16.36 имеют те же размеры, что и фланцы B16.5, за исключением минимальной толщины

который увеличивается, чтобы обеспечить измерение отверстий.

Кроме того, два отверстия и болты позволяют отделить фланц и заменить

Плейка измерения, для размеров от 1 до 24 класса 300# до 1500#,

и размеров от 1 до 12 класса 2500#.

MSS SP-44

Стандарт, используемый для тонких толщин и высокой прочности.

в диапазоне от 12° до 60° от 150° до 600° и до 48° от 900° только

для слепых и сварочных фланцев шеи.

соответствует ASME до 36. Поэтому они могут использоваться с клапанами и

насосы согласно ASME.

ASME B16.47

Настоящий стандарт охватывает предыдущий стандарт, дополняя его материалами,

номинальные давления и температуры по ASME B16.5. Класс типа похож на

МСС-СП44. тип Б такой же, как API 605.

ASME B16.20

Он включает материалы, размеры и маркировку колец для стальных фланцев 1/2 до

Класс 150# - 1500# и 36# - 900#.

API 6 A

API 6 Создана спецификация для колодцев и рождественских деревьев.

Он включает стандартизацию фланцев лопаточных суставов, которые имеют размерные

Заменяемый ASME B16.5 но добавляя некоторые допуски для всех размеров.

Однако, поскольку материалы API более устойчивы, максимальное рабочее давление

Союз API / ASME ограничен союзом фланца с более низкой производительностью.

EN1092-1

Настоящий европейский стандарт для одной серии фланцев определяет требования к круговой стали

фланцы с обозначением PN PN 2,5 до PN 400 и номинальными размерами от 10 до 4000 DN.

Настоящий европейский стандарт определяет типы фланцев и их облицовки, размеры, допуски,

нанесение нитей, размеры болтов, отделка поверхности поверхности стыковки фланца, маркировка, материалы, давление/температура

номинальные и приблизительные массы фланца.

Для целей настоящего европейского стандарта "фланцы" включают также закрученные концы и ошейники.

Настоящий европейский стандарт применяется к фланцам, изготовленным в соответствии с

описанные в таблице 1. Трубовые соединения без уплотнений не подпадают под действие настоящего европейского стандарта.

Применение/применение

Фланц - это метод соединения труб, клапанов, насосов и другого оборудования для формирования трубопровода

Система для транспортировки воды, пара, воздуха, газа и масла.

осмотр или модификация.
