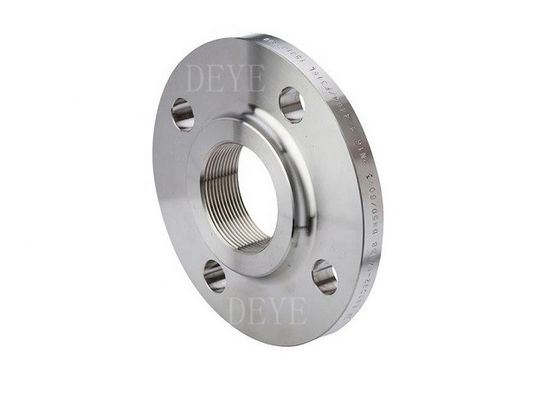

SS304 SS316 Фланц для труб из нержавеющей стали с двойными нитями с DIN EN1092-1 PN16 PN25
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001:2015 PED |
| Номер модели | ZJD-F-TH03 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD2-USD100 each |
| Упаковывая детали | Случаи окуривания Курсировать-деревянные |
| Время доставки | 25-30 дней для продукции заказа |
| Условия оплаты | T/T, L/C, D/P |
| Поставка способности | 200ton каждый месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Стандартный | ASME B16.5, ASME B16.47, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST. | Материал | SS316, SS316L, SS304/304L, DUPLEX SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| Размер | 1/2′′ (DN15) ~ 48′′ (DN1200) | Виды | шейка сварки, скольжение, слепота, сварка на розетке, натянутая, стыковочный сустав, очки, весло, дл |
| Ограничение давления | Класс 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| Выделить | Фланцы для труб из нержавеющей стали с двойной нитью,SS304 Фланц труб из нержавеющей стали,Фланцевая труба из нержавеющей стали PN25 |
||
Характер продукции
SS304 SS316 Дуплексные SS натянутые фланцы с DIN EN1092-1 PN16 PN25
Аустенитно-феритический вариант нержавеющей стали с более высокой стойкостью к коррозии при напряжении по сравнению с обычным аустенитом 304
Эта категория материалов включает классы 2205, F51, F53 и F60, UNS32705, UNS31803 и т.д.Дуплексные нержавеющие стали - это семейство нержавеющих сталейОни называются дуплексными (или аустенитно-ферритовыми) сортами.
поскольку их металлургическая структура состоит из двух фаз: аустенита (кубическая решетка с центром лица) и феррита (кубическая решетка с центром тела)
в примерно равных пропорциях.
Информация о продукте/описание продукта/основная информация/спецификация
| Наименование продукта | SS304 SS316 DUPLEX SS ФЛАНЖЫ С НАГРАДЕНЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДЕННЫМИ НАГРАДНЫМИ НАГРАДНЫМИ НАГРАДНЫМИ | |
| Виды |
● Скрытые фланцы из нержавеющей стали ● Жалюзи для очков из нержавеющей стали ● Желтые жалюзи из нержавеющей стали ● Фланцы для отверстий из нержавеющей стали ● Сдвижные фланцы из нержавеющей стали ● Фланцы из нержавеющей стали ● Фланцы для сварки шеи из нержавеющей стали ● Плоские фланцы из нержавеющей стали ● Нержавеющая сталь ● Фланцы с нитями из нержавеющей стали ● Фланцы с нержавеющей стали ● Нержавеющая сталь с режущими нитями ● Фланцы для сварки шеи из нержавеющей стали серии А или В ● квадратные фланцы из нержавеющей стали ● Рыбки и фланцы для языка из нержавеющей стали ● Фланцы из нержавеющей стали ● Фланцы из нержавеющей стали ● Фланцы из нержавеющей стали ● РТЖ фланцы из нержавеющей стали ● Кольцо для расстояния между трубами из нержавеющей стали |
|
| Окончание лица | Плоское лицо (FF), поднятое лицо (RF), кольцевое соединение (RTJ), LM, TF,GF | |
| Материал | ANSI | Нержавеющая сталь SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| Сплавная сталь: WHPY45/52/65/80/A 182 класс F 5, A 182 класс F 9, A 182 класс F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A516.60, 65, 70 (слепой фланц для очков, кольцо расстояния/фланц для лука), | ||
| Стали для низкотемпературной эксплуатации: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| Обычное использование: CS A105/SA 105N | ||
| DIN | SS 304/304L, 316/316L, из нержавеющей стали1.4301, 1.4404, SAF2205, SAF2507, CS RST37.2;S235JR | |
| ГОСТ | SS 304/304L,316/316L CS CT20;16MN; | |
| EN | SS 304/304L, 316/316L CS RST37.2;S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| Ничего. | SS 304/304L, 316/316L CSRST37.2;S235JR;C22.8;Q235 | |
| UNI | C SS 304/304L, 316/316L SRST37.2;S235JR;C22.8;Q235 | |
| СБС | 304/304L, 316/316L CSRST37.2;S235JR;Q235 | |
| Давление | ANSI | Класс 150, 300, 600, 900, 1500 2500 фунтов, с толщиной сварки Sch10s, SCH40s, SCH80s, SCH160s. |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| ГОСТ | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K | |
| Ничего. | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| СБС | 600 КПА,1000,1600,2500,4000 | |
| Размер | ANSI | 1/2 ¢ 60 ¢ |
| DIN | DN15-DN2000 | |
| ГОСТ | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| Ничего. | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| СБС | DN10-DN600 | |
| Поверхность | Оливковая черная краска, лаки, золотисто-желтая краска, противоржавое масло, оцинковка, оцинкование холодом и горячим оцинкованием и т.д., оцинкование цинком. хромирование. черная обработка, анодирование, порошковое покрытие. наказаниелатунная облицовка. и т.д. | |
Спецификации и различные типы фланцев
ASME/ANSI B16. 5:
Сварка шеи, слепота шеи, слепота шеи, слепота шеи.
Фланцель соединения лап, фланцель с нитью, фланцель с кольцом.
Класс давления: 150.300,400. 600.900,1500,2500
ASME/ANSI B16.47:
Сварка шейного фланца, слепой фланс.
Класс давления: 75,150. 300, 400.600,900
ASME/ANSI B16.36:
Орифициальный фланц сварки шеи фланца, слипон фланца, нитевая фланца.
Давление Касса: 300, 400,600,900, 1500,2500
AWWAC207
Фланцы стальных колец стандарта AWWA класса B* (86 psi)
Фланцы стальных колец стандарта AWWA, класс D* (175-150 psi)
Фланцы стальных узлов стандарта AWWA класса D* (175-150 psi)
Фланцы стальных узлов стандарта AWWA класса E* (275 psi)
Фланцы для стальных колец стандарта AWWA, класс E* (275 psi), фланцы для слепых 275 PSI
Фланцы для стальных колец стандарта AWWA класса F* (300 psi), фланцы для слепых 300 PSI
MSS-SP-44
СВЕДАНИЕ КОЛЕВНОГО БЛАНЖА, СЛЕПОГО БЛАНЖА К ANSI B16.47 Серии А
Класс давления: 75,150. 300, 400.600,900
JIS B2220/B2291:
Шлифовка шейки сварки, шлифовка узла, шлифовка с шлифовкой, отключенная,
Квадратный фланж.
Класс давления: 5K, 10K, 16K, 20K, 30K
BS4504SEC3.1
СВЕДЕННЫЙ ФЛАНЖ КОЛЯ (111/134).
ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫЙ ПЛАТНЫ ПЛАТН
ФЛАНЖЕ С ЛОЖОЙ ПЛАТЕЙ (102) ФЛАНЖЕ С ЛОЖОЙ ПЛАТЕЙ С ЛОЖОЙ ПЛАТЕЙ (104).
(105).
Класс давления: от PN2,5 до PN 40
BS1560:
Сварка шейного фланца, сварка шейного фланца, спуск на босс, сварка шейного фланца, слепота фланца,
Скрученный босс фланц, скрученный фланц.
Класс давления: 150,300,400,600,900, 1500,2500
BS 10:
Сварка шеи с фланцем, с фланцем, с фланцем, с фланцем.
СЛИПОН БОСС ФЛАНЖ, СЛИП БЛАЙН.
Таблица: D.E, F, H
ДИН ФЛАНЖ:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656, DIN2632 DIN263.DIN2634.
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
Давление от PN 6 до PN 320
AFNOR NFE 29-203:
ПЛАТНЫЙ ФЛАНЖ (01), ЛОЖЫЙ ПЛАТНЫЙ ФЛАНЖ (02,03.04) Скрытый фланц (05)
СВЕДНЫЙ КОЛКОВЫЙ ФЛАНЖ (111), КОЛКОВЫЙ СЛИП на ФЛАНЖЕ (12) ВЗИМАНЫЙ ФЛАНЖЕ (13).
ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕННЫЕ ПРЕДСТАВЛЕНИЕ
Интегральный фланц (211)
Класс давления: ISO-PN 2.5TO PN420
EN 092-1.
ПЛАТНАЯ ФЛАНЖА SO (тип 01) LOOSE Фланжи с пластинками (тип 02, 04) ПЛАТНАЯ ФЛАНЖА СЛЕПАЯ (тип 05),
Сварный фланц шеи (тип 11), фланц с натяжкой (тип 12), винтовый фланц (тип 13),
Интегральный фланц (тип 21)
Класс давления: от PN2,5 до PN100
ASME/ANSI B16.9/MSS SP-43: Окончание стуб. Тип: A,B,C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
ГОСТ 12820-80, ГОСТ 12821-80,Гост слепой
PN6,PN10,PN16,PN25, PN40, PN63, PN100, PN150, PN250
SABS1123
Технология/ Как использовать и устанавливать различные типы фланцев
Сварные фланцы шеи
Они соединены с трубой с помощью сварного соединения.
используется, когда требуется рентгеновское исследование или если крутящий момент по соединениям максимальный.
Длинная коническая шея позволяет оптимально распределить напряжение
Фланцы с подвижным покрытием
Такие фланцы устанавливаются с двумя сварочными шариками, сдвигающими трубу внутрь.
Таким образом, затраты на установку ниже, поэтому для резки труб требуется меньшая точность.
Фланцы из нитей
Они обычно устанавливаются с трубой, предварительно закрученной, в местах, где
Мы не рекомендуем устанавливать, если есть высокие
изменения давления в системе
Фланцы соединения лап
Они скользят на перекрывающейся прокладке.
Необходимо демонтировать для очистки или ремонта.
уменьшается из-за простоты поворота фланца и выравнивания бурения.
.
Фланцы для сварки сокетов
Этот вид фланца специально разработан для более низких небольших диаметров и высоких
Труба вставляется в фланц до сиденья, а затем филе
Заваренные к кубу.
Скрытые фланцы
Слепые фланцы используются для концов труб, и они болты к любому из вышеперечисленных
типы фланцев.
Материал из нержавеющей стали, который обычно используется
Уровень материала: химический состав
| Конструкция ASTM | Анализ в % максимум. | |||||||
| В | Мн | Да, да. | П | S | КР | Ни. | Мо | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 20.00 16.00 - 18.00 16.00 - 18.00 17.00 - 19.00 |
8.00 - 13.00 10.00 - 14.00 10.00 - 15.00 9.00 - 12.00 |
2.00 - 3.00 2.00 - 3.00 |
| Конструкция ASTM | Прочность на растяжение | Ограничение беглостиУдлинение в50 мм. | Стресс. | Бринелл | Чарпи - V | |||||
| Твердость (HB) |
Энергия J | Температура испытания. oC | ||||||||
| Кси-мин. | MPa | Кси-мин. | MPa | % мин. | % мин. | Минуточку. 1 Испытательная трубка |
Среднее 3 Пробирки |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
SAF2205 (UNS31803)
Химический состав в %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | КР | Ни. | Мо | Ку | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Физические характеристики
| Испытательные предметы | Температурный тест. | Производительность | Стандартные данные |
| Прочность на растяжение | Температура комнаты. | Сила выброса s≥ | 450 МПа |
| Прочность на тягу h ≥ | 620 МПа | ||
| Удлинение % > | 25 | ||
| Уменьшение площади=> | / | ||
| Значение воздействия KV ((J) | Температура комнаты. | Боковые | / |
| Твердость Бринелла | Температура комнаты. | ≤ | 290 |
| Твердость Роквелла | Температура комнаты. | ≥ | / |
SAF2507 ((UNS32750)
Химический состав в %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | КР | Ни. | Мо | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Физические характеристики
| Испытательные предметы | Температурный тест. | Производительность | Стандартные данные | |
| Стяжность | Температура комнаты. | Сила урожая | Ø≤55 Rm≥ | 550 МПа |
| Ø > 55 Rm≥ | 515 МПа | |||
| Прочность на растяжение | Ø≤55 R0,002 ≥ | 800 МПа | ||
| Ø > 55 R0,002≥ | 760 МПа | |||
| Удлинение A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Твердость Бринеля HB | Температура комнаты. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Процесс производства фланца/процедура изготовления
Применение/применение
Фланц - это метод соединения труб, клапанов, насосов и другого оборудования для формирования трубопроводной системы для транспортировки воды, пара, воздуха, газа и масла.проверка, или модификации.
Фланец Фотографии для перевозки
Фланцы для проскальзывания, CL150LBS, фланцы с нитками, фланцы RJ 1500LBS, фланцы с сварной шеей CL2500LBS и т.д.
