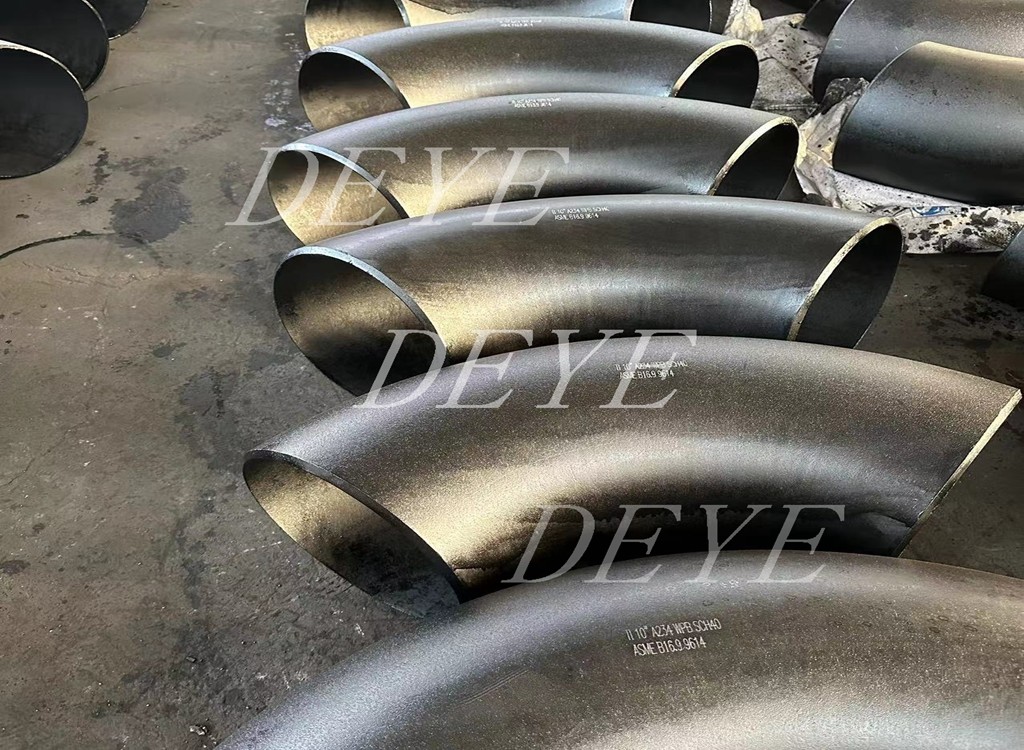

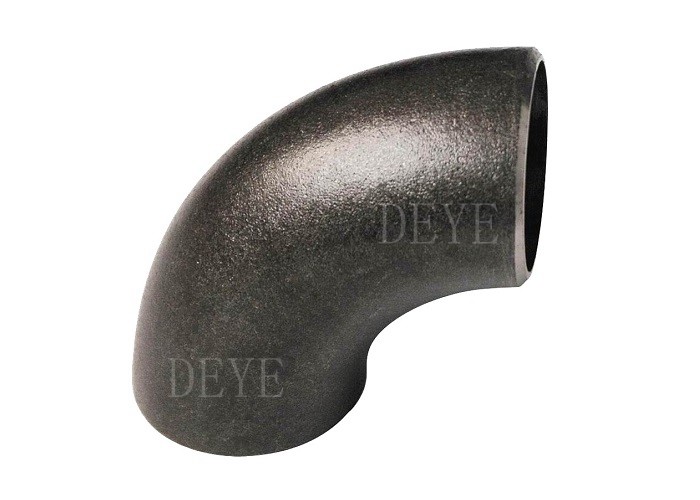

PN10 PN16 Углеродистая стальная трубная фитинга LR локоть с DIN2605
| Место происхождения | КНР |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001:2015 PED |
| Номер модели | PF-EL-C02 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD0.58-USD100 for seamless fittings |
| Упаковывая детали | Курсировать-деревянные случаи, паллеты, коробки |
| Время доставки | 5-8 дней для деталей запаса |
| Условия оплаты | L/C, T/T, D/P |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | A234WPB, WPC, WP11, WP12, WP22, A420WPL6 | Толщина стены | СТД, SCH40, SCH60, SCH80, SCH160, XS, XXS |
|---|---|---|---|
| Поверхность | Черная отделка, исчезающая отделка, антиржавое масло | Стандартный | ANSI B16.9 MSS SP-25 MSS SP-44 DIN2605 |
| Выделить | Фитинги для труб из углеродистой стали PN16,Фитинги для труб из углеродистой стали PN10,DIN2605 lr локоть |
||
Характер продукции
PN10 PN16 Углеродистая стальная труба с фитингом LR локоть с DIN2605
Описание:
DIN2605/DIN2615/DIN2616/DIN2617/DIN2618/DIN86088/DIN86089/DIN86090 Бесшовная стальная труба
Butt-Weld Bw Elbow/Tee/Reducer/Cap/Cross Стандарт DIN2605 определяет бесшовные и сварные стальные локти
Хотя указанные толщины стен соответствуют толщинам труб,
Эти фитинги не позволяют работать при том же внутреннем давлении, что и сварная труба, т.е. они имеют пониженный коэффициент давления
Информация о продукте/описание продукта/основная информация/спецификация
| Имя | 45/90/180 градусов локоть,равномерная шайба,уменьшающая шайба,концентрический редуктор,экцентрический редуктор,конечная крышка,сгибатель,переходный | |
| Радиус локтя | Длинный радиус и короткий радиус доступны с 1D,1.5D, 2D,2.5D,3D,4D,5D,6D,7D-40D | |
| Соединение | Бевельный конец, простой конец. | |
| Поверхностная отделка | Антиржавое масло, черная краска, электрическая цинковая, холодногальванизированная, горячегальванизированная... | |
| Технологии | Без швов, сварные | |
| Стандартный | Американский стандарт | ANSI B16.9,ASME B16.28,ASME B16.25,ASME B36.10M,MSS SP-43,MSS SP-75 |
| Европейский стандарт | EN10253-1,EN10253-2 | |
| Британский стандарт | BS1965 | |
| Японский стандарт | JIS B2311, JIS 2312, JIS 2313 | |
| Корейский стандарт | KS B1522, KS B1541, KS B1543 | |
| Стандарт Германии | DIN2605,DIN2615,DIN2616,DIN2617,DIN2618,DIN86088,DIN86089,DIN86090 | |
| Российский стандарт | ГОСТ 17375, ГОСТ 17376, ГОСТ 17378, ГОСТ 17379, ГОСТ 17380, ГОСТ 30753 | |
| Стандарт ISO | ISO 3419 | |
| Размер | 1/2"-80" // DN15-DN2000 // 15NB-2000NB | |
| Толщина стены | SCH5S,SCH10S,SCH10,SCH40S,STD,XS,XXS,SCH20,SCH30,SCH40,SCH60,SCH80,SCH160,XXS | |
| Материалы | Легкая/углеродистая сталь | A234 WPB/WPC,A105,ST45,E24,16Mn,Q345,P245GH,P235GH,P265GH |
| Нержавеющая сталь | A403 WP304,304 ((L),316 ((L),321,310S,347H,316Ti,317(L),F904L,1.4301,1.4307,1.4401,1.4571,1.4541 | |
| Нержавеющая сталь двойной формы | Условия, в которых применяется этот метод, определены в настоящих Правилах.1.4462,1.4410,1.4501 | |
| Сплавленная сталь | ASTM A234 WP 1/5/9/11/12/91,A402 WPL 3-WPL 6,C22,Alloy20,A860 WPHY 42-46-52-60-65-70 | |
| Пакеты | Корпусы из фанеры или фанеровые поддоны или коробки | |
Особенности/характеристики
Колени: Такие трубопроводы используются для изменения направления потока.
- угол 90 и 45 градусов из-за их высокого спроса в сантехнике.
45° локоть в основном используется в водоснабжении, электронных
и химических промышленных трубопроводов, пищевых, кондиционирования воздуха трубопроводов, садоводства, сельского хозяйства и солнечной энергии.
Технология/Файл технических данных
Тип 2: r=1.0D, Тип 3: r=1.5D, Тип 5: r=2.5D, Тип10 r=5.0D, Тип 20: r=10.0D
Определение безшовного (S) 90 (90) локтя типа 3 (3) в соответствии с настоящим стандартом (1), где dg равна 88,9 мм
и s равен 2,3 мм, изготовленный из материала, относящегося к группе материалов G согласно DIN 2609 (G):
| Номинальный размер DN | Внешний диаметр трубы, 41) | Тип | 1 | Толщина стенки, s, для серий | 5 | Максимальный фактор давления, | r | b | e | ||||||
| 1 | в процентах, для серий | ||||||||||||||
| 22) | 3 | 4 | 2 | 3 | 4 | 5 | |||||||||
| 15 | 21,3 | 2 | 53 | 54 | 57 | 59 | 17,5 | 28 | 7 | ||||||
| 3 | 1,6 | — | 2,0 | 3,2 | 4,0 | 74 | — | 75 | 75 | 76 | 28,0 | 38 | 12 | ||
| 5 | 85 | 85 | 85 | 85 | 42,5 | 53 | 18 | ||||||||
| 20 | 26,9 | 2 | 59 | 60 | 61 | 62 | 25,0 | 39 | 10 | ||||||
| 3 | 1,6 | 2,3 | 3,2 | 4.0 | 67 | — | 68 | 68 | 69 | 29,0 | 43 | 12 | |||
| 5 | 86 | 86 | 86 | 86 | 57,5 | 71 | 24 | ||||||||
| 25 | 33,7 | 2 | 52 | 53 | 54 | 55 | 25,0 | 42 | 10 | ||||||
| 3 | 2,0 | — | 2,6 | 3,2 | 4,0 | 70 | — | 70 | 70 | 71 | 38,0 | 56 | 16 | ||
| 5 | 86 | 86 | 86 | 86 | 72,5 | 90 | 30 | ||||||||
| 32 | 42,4 | 2 | 52 | 52 | 54 | 54 | 32,0 | 53 | 13 | ||||||
| 3 | 2,0 | — | 2,6 | 3,6 | 4,0 | 70 | — | 70 | 71 | 71 | 48,0 | 69 | 20 | ||
| 5 | 86 | 86 | 87 | 87 | 92,5 | 114 | 38 | ||||||||
| 40 | 48,3 | 2 | 51 | 52 | 53 | 54 | 38,0 | 62 | 16 | ||||||
| 3 | 2,0 | — | 2,6 | 4,0 | 5,0 | 72 | — | 72 | 73 | 73 | 57,0 | 82 | 24 | ||
| 5 | 87 | 87 | 87 | 87 | 107,5 | 132 | 45 | ||||||||
| 50 | 60,3 | 2 | 56 | 56 | 57 | 58 | 51 | 81 | 21 | ||||||
| 3 | 74 | 74 | 75 | 75 | 76 | 106 | 32 | ||||||||
| 5 | 2,0 | — | 2,9 | 4,5 | 5,6 | 87 | — | 87 | 87 | 87 | 135 | 165 | 56 | ||
| 10 | 92 | 93 | 93 | 93 | 254 | 284 | 105 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 508 | 538 | 210 | ||||||||
| 65 | 76,1 | 2 | 55 | 55 | 56 | 57 | 63 | 102 | 26 | ||||||
| 3 | 74 | 74 | 75 | 75 | 95 | 133 | 39 | ||||||||
| 5 | 2,3 | — | 2,9 | 5,0 | 7,1 | 87 | — | 87 | 87 | 87 | 175 | 213 | 73 | ||
| 10 | 92 | 92 | 92 | 93 | 318 | 356 | 132 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 635 | 673 | 263 | ||||||||
| 80 | 88,9 | 2 | 57 | 57 | 58 | 59 | 76 | 121 | 32 | ||||||
| 3 | 75 | 75 | 75 | 76 | 114 | 159 | 47 | ||||||||
| 5 | 2,3 | — | 3,2 | 5,6 | 8,0 | 87 | — | 87 | 87 | 88 | 205 | 250 | 85 | ||
| 10 | 93 | 93 | 93 | 93 | 381 | 425 | 158 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 762 | 806 | 316 | ||||||||
| 100 | 114,3 | 2 | 60 | 60 | 61 | 61 | 102 | 159 | 42 | ||||||
| 3 | 76 | 76 | 76 | 77 | 152 | 210 | 63 | ||||||||
| 5 | 2,6 | — | 3,6 | 6,3 | 8,8 | 88 | — | 88 | 88 | 88 | 270 | 327 | 112 | ||
| 10 | 93 | 93 | 93 | 93 | 508 | 565 | 210 | ||||||||
| 20 | 96 | 96 | 96 | 96 | 1016 | 1073 | 421 | ||||||||
| 125 | 139,7 | 2 | 81 | 61 | 61 | 62 | 127 | 197 | 53 | ||||||
| 3 | 77 | 77 | 77 | 77 | 190 | 260 | 79 | ||||||||
| 5 | 2.6 | 4,0 | 6,3 | 10,0 | 88 | — | 88 | 88 | 88 | 330 | 400 | 137 | |||
| 10 | 93 | 93 | 93 | 93 | 635 | 705 | 263 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 1270 | 1340 | 526 | ||||||||
| 150 | 168,3 | 2 | 60 | 61 | 61 | 61 | 62 | 152 | 237 | 63 | |||||
| 3 | 77 | 77 | 77 | 77 | 77 | 229 | 313 | 95 | |||||||
| 5 | 2,6 | 4,0 | 4,5 | 7,1 | 11,0 | 87 | 87 | 87 | 87 | 88 | 390 | 474 | 162 | ||
| 10 | 93 | 93 | 93 | 93 | 93 | 762 | 846 | 316 | |||||||
| 20 | 97 | 97 | 97 | 97 | 97 | 1524 | 1608 | 631 | |||||||
| 200 | 219,1 | 2 | 62 | 62 | 62 | 63 | 63 | 203 | 313 | 84 | |||||
| 3 | 77 | 78 | 78 | 78 | 78 | 305 | 414 | 126 | |||||||
| 5 | 2,9 | 4.5 | 6,3 | 8,0 | 12,5 | 87 | 87 | 87 | 88 | 88 | 510 | 620 | 211 | ||
| 10 | 93 | 93 | 93 | 93 | 93 | 1016 | 1126 | 421 | |||||||
| 20 | 97 | 97 | 97 | 97 | 97 | 2032 | 2142 | 842 | |||||||
| 250 | 273 | 2 | 62 | 62 | 63 | 63 | 254 | 391 | 105 | ||||||
| 3 | 78 | 78 | 78 | 78 | 381 | 518 | 158 | ||||||||
| 5 | 2,9 | 5,0 | 6.3 | 8,8 | — | 88 | 88 | 88 | 88 | — | 650 | 787 | 269 | ||
| 10 | 93 | 93 | 93 | 93 | 1270 | 1407 | 526 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 2540 | 2677 | 1052 | ||||||||
| 300 | 323,9 | 2 | 63 | 63 | 63 | 63 | 305 | 467 | 126 | ||||||
| 3 | 78 | 78 | 78 | 78 | 457 | 619 | 189 | ||||||||
| 5 | 2,9 | 5,6 | 7,1 | 10,0 | — | 88 | 88 | 88 | 88 | — | 775 | 937 | 321 | ||
| 10 | 93 | 93 | 93 | 93 | 1524 | 1686 | 631 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 3048 | 3210 | 1263 | ||||||||
| 350 | 355,6 | 2 | 66 | 66 | 66 | 66 | 356 | 533 | 148 | ||||||
| 3 | 79 | 79 | 79 | 80 | 533 | 711 | 221 | ||||||||
| 5 | 3,2 | 5.6 | 8,0 | 11,0 | — | 88 | 88 | 88 | 88 | — | 850 | 1028 | 352 | ||
| 10 | 94 | 94 | 94 | 94 | 1778 | 1956 | 737 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 3556 | 3734 | 1473 | ||||||||
| 400 | 406,4 | 2 | 66 | 66 | 66 | 66 | 406 | 610 | 168 | ||||||
| 3 | 79 | 79 | 80 | 80 | 610 | 813 | 253 | ||||||||
| 5 | 3,2 | 6,3 | 8,8 | 12.5 | — | 88 | 88 | 88 | 88 | — | 970 | 1173 | 402 | ||
| 10 | 94 | 94 | 94 | 94 | 2032 | 2235 | 842 | ||||||||
| 20 | 97 | 97 | 97 | 97 | 4064 | 4267 | 1683 | ||||||||
| 450 | 457 | 2 | 66 | 66 | 66 | 457 | 686 | 189 | |||||||
| 3 | 79 | 79 | 80 | 686 | 914 | 284 | |||||||||
| 5 | 4,0 | 6,3 | 10 | — | — | 88 | 88 | 88 | — | — | 1122 | 1350 | 465 | ||
| 10 | 94 | 94 | 94 | 2286 | 2515 | 947 | |||||||||
| 20 | 97 | 97 | 97 | 4572 | 4801 | 1894 | |||||||||
| 500 | 508 | 2 | 66 | 66 | 66 | 508 | 762 | 210 | |||||||
| 3 | 79 | 79 | 80 | 762 | 1016 | 316 | |||||||||
| 5 | 4,0 | 6,3 | 11 | — | — | 88 | 88 | 88 | — | — | 1245 | 1500 | 516 | ||
| 10 | 94 | 94 | 94 | 2540 | 2794 | 1052 | |||||||||
| 20 | 97 | 97 | 97 | 5080 | 5334 | 2104 | |||||||||
| 600 | 610 | 2 | 66 | 66 | 66 | 610 | 914 | 253 | |||||||
| 3 | 79 | 79 | 80 | 914 | 1219 | 379 | |||||||||
| 5 | 5,0 | 6.3 | 12,5 | — | — | 88 | 88 | 88 | — | — | 1525 | 1830 | 632 | ||
| 10 | 94 | 94 | 94 | 3050 | 3355 | 1263 | |||||||||
| 20 | 97 | 97 | 97 | 6100 | 6405 | 2527 | |||||||||
| 700 | 711 | 2 | 62 | 61 | 60 | 711 | 1066 | 295 | |||||||
| 3 | 75 | 73 | 72 | 1067 | 1422 | 442 | |||||||||
| 5 | 5,0 | 7.1 | 12,5 | - Да, конечно. | — | 83 | 81 | 81 | — | — | 1778 | 2133 | 737 | ||
| 10 | 88 | 86 | 85 | 3555 | 3911 | 1473 | |||||||||
| 20 | 91 | 89 | 88 | 7110 | 7466 | 2945 | |||||||||
| 800 | 813 | 2 | 61 | 60 | 60 | 813 | 1220 | 337 | |||||||
| 3 | 74 | 73 | 72 | 1219 | 1626 | 505 | |||||||||
| 5 | 5,6 | 8,0 | 12,5 | — | — | 82 | 81 | 81 | — | — | 2033 | 2439 | 842 | ||
| 10 | 87 | 86 | 85 | 4065 | 4472 | 1684 | |||||||||
| 20 | 90 | 89 | 88 | 8130 | 8537 | 3368 |
1) Внешние диаметры труб взяты из серии 1 ISO 4200.
2) Толщины стен, указанные для серии 2, для номинальных размеров до DN1000, соответствуют
серии нормальной толщины стенки, указанные в DIN 2458.
Применение/применение
Трубопровод для жидкости низкого и среднего давления, котлы, нефтегазовая и природная промышленность, бурение, химическая промышленность,
Электроэнергетическая промышленность, судостроение, оборудование для удобрений и трубопроводов, строительство, нефтехимическая промышленность, фармацевтическая промышленность и т.д.
Спецификация материала
Наименование: A 234/A 234M 05 Стандартная спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для
Умеренная и высокая температура
Настоящая спецификация распространяется на кованые фитинги из углеродистой стали и легированной стали без швов и сварных конструкций, покрытых
последней редакцией ASME B16.9, В16.11Эти фитинги предназначены для использования в трубопроводах под давлением.
и в изготовлении сосудов под давлением для эксплуатации при умеренных и повышенных температурах.
Стандарты МСС должны быть представлены в соответствии с дополнительным требованием S58 спецификации A 960.
Химические требования (состав, %)
| Уровень и материал | В | Мн | П | S | Кремний | Хром | Молибден | Никель | Медь |
| WPBВ.,В,D,Е,F0.30 максимум | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 мин. | 0.40 максимум | 0.15 максимум | 0.40 максимум | 0.40 максимум | |
| WPCВ,D,Е,F0.35 максимум | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 мин. | 0.40 максимум | 0.15 максимум | 0.40 максимум | 0.40 максимум | |
| WP1 | 0.28 максимум | 0.30-0.90 | 0.045 | 0.045 | 0.10-0.50 | . . . | 0.44 ≈ 0.65. . . . . . | ||
| WP12 CL1, | 0.05 ‰0.20 | 0.30-0.80 | 0.045 | 0.045 | 0.60 максимум | 0.80 ¢1.25 | 0.44 ≈ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ‰0.15 | 0.30-0.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ≈ 0.65. . . . . . | ||
| WP11 CL2, | 0.05 ‰0.20 | 0.30-0.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ≈ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1, | 0.05 ‰0.15 | 0.30-0.60 | 0.04 | 0.04 | 0.50 максимум | 1.90 ¢2.60 | 0.87 ≈ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1, | 0.15 максимум | 0.30-0.60 | 0.04 | 0.03 | 0.50 максимум | 4.06.0 | 0.44 ≈ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1, | 0.15 максимум | 0.30-0.60 | 0.03 | 0.03 | 1.00 максимум | 8.0 ¢10.0 | 0.90 ≈ 1.10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 максимум | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08 ‰0.12 | 0.30-0.60 | 0.02 | 0.01 | 0.20-0.50 | 8.0995 | 0.85 ¢1.05 | 0.40 максимум | . . . |
| WP911 | 0.09 ‰0.13 | 0.30-0.60 | 0.02 | 0.01 | 0.10-0.50 | 8.59.5 | 0.90 ¢1.10 | 0.40 максимум |
. .
|
Требования к механическим характеристикам
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| Знак класса и маркировки | WPB | WP11 CL2, | WP1 | WP22 CL1, | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Прочность на тягу, диапазон ksi [MPa] | 60 ‰ 85 | 70 ‰ 95 | 55 ¢ 80 | 60 ‰ 85 | 63 ¢ 88 | 75 ¢ 100 | 85 ‰ 110 | 90 ‰ 120 | 60 ‰ 85 |
| [415 ₹585] | [485?? 655] | [380?? 550] | [415 ₹585] | [435?? 605] | [520690] | [585 ¢ 760] | [620?? 840] | [415 ₹585] | |
| Прочность нагрузки, мин, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% смещения или 0,5% расширения-подгрузки) |
|||||||||
Процесс производства
Процесс маркировки локтя и переоборудование
Обработка формовочного механизма ELBOW
Процесс и оборудование
Процесс и оборудование формы редуктора
Процесс и оборудование для пескоструения
Процесс нанесения бибеля
Магазин живописи
Пакет для перевозки
Справочные стандарты
Спецификация ASME B16.9 для сварных фитингов на задней панели
Спецификация ASME B16.9 предназначена для сварных фитингов, применяемых в трубопроводах промышленного строительства.
tee, cross, cap, reducer и т.д.
Стандартная область применения
Стандарт включает в себя спецификации NPS 1/2 до NPS 48 (DN15-DN1200) фабричных кованых косыми сварными трубными фитингами
общие размеры, допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые
Специальные фитинги
Специальные фитинги здесь относятся к специальным размерам, формам и допущениям, согласованным между покупателем и производителем.
Изготовленные фитинги
Изготовление боковых и других фитингов с помощью сварки по окружности или пересечения считается изготовлением труб
не смогли применить этот стандарт.
Единицы в соответствии с ASME B16.9 указываются как в SI (метрических), так и в обычных единицах США.
Справочные стандарты
Нецелесообразно определять конкретное издание каждого стандарта и спецификации в отдельных ссылках.
Продукт, изготовленный в соответствии с предыдущим изданием упомянутых стандартов и во всех других отношениях соответствующий этому стандарту
будет считаться выполненным.
ASME B16.5: Фланцы труб и фитинги с фланцами: NPS 1 ¢2 через NPS 24 метрический стандарт / дюйм
ASME B16.25: для концов заднего сварки
ASME B31: Кодекс трубопроводов под давлением
ASME B31.3Процессовые трубопроводы
ASME B36.10M, Сварные и бесшовные трубы из кованой стали
ASME B36.19M, трубы из нержавеющей стали
Код ASME для котлов и сосудов под давлением
ASTM A234/A234M-17, Спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для
Умеренная и высокая температура
ASTM A403/A403M-16, Спецификация для кованых аустенитных трубных фитингов из нержавеющей стали
ASTM A420/A420M-16, Спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для
Служба низкой температуры
ASTM A815/A815M-14e1, Спецификация для фреритных, ферритных/аустенитных и мартенситных трубных фитингов из нержавеющей стали
ASTM A960/A960M-16a, Спецификация общих требований к фитингам труб из кованой стали
ASTM E29-13, Практика использования значимых цифр в данных испытаний для определения соответствия спецификациям
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Для других материалов металлов (алюминия, титана, никеля и сплавов).
Часто задаваемые вопросы/ Вопросы и ответы клиентов
Вопрос: Заказчик попросил фитинги для сварки в A105:
A: Наиболее распространенным материалом для сварки из углеродной стали является A234WPB. Он эквивалентен фланцам A105,
Однако нет такой вещи, как A105 или A106 задние сварные фитинги A106 Gr.B для класса труб.
Фитинги A234WPB изготавливаются из труб A106GR.B. A105 - это материал из штанги, кованой
быть Фитинги или фланцы высокого давления
Вопрос: Заказчик просит нормализованные фитинги для сварки задницами:
Ответ: Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.
Тем не менее, не существует такого понятия как A234WPBN.
что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов Клиент нуждается
Нормированные фитинги для сварки на заднице должны требовать фитинги WPL6, которые имеют высокую производительность и нормализуются как стандартная процедура.
Вопрос: Заказчик забыл упомянуть график труб:
A: фитинги для заднего сварки продаются по размеру трубы, но схема труб должна быть указана, чтобы соответствовать идентификатору фитинга
Если не указано расписание, мы предположим, что требуется стандартная стена.
Вопрос: Заказчик забыл упомянуть сварные или бесшовные сварные устройства:
A: фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.
или нержавеющей стали изготовлены из бесшовной трубы и, как правило, дороже.
Сварные трубные фитинги изготавливаются из сварной углеродной стали или
Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.
Вопрос: Что означает короткий радиус (SR) или длинный радиус (LR)?
Ответ: Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относится к углу изгиба для задницы
для изменения направления потока. Длинный радиус локти (LR 90 локти или LR 45 локти) будет иметь изгиб трубы, который
Итак, 6-дюймовый LR 90 имеет радиус изгиба, который равен 1,5 раз номинальному размеру трубы.
Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, так что 6 ′′ SR 45
имеет радиус изгиба, равный номинальному размеру трубы 6 ̊.
Вопрос: Что такое 3R или 3D локтевая труба?
Ответ: Во-первых, термины 3R или 3D используются синонимично.
3 раза номинальный размер трубы.
Услуги DEYE PIPING COMPANY
1Техническая поддержка
2Контроль качества сырья.
3Проверка во время производства.
4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест
5. Отчет о каждой поставке
4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU
5Гибкие способы оплаты: LC. TT. DP
6. Настраиваемый пакет включает логотип. Размеры кейсов.
718 месяцев гарантия качества.
9Бесплатная замена воздушным транспортом при обнаружении ошибки
10. 24 часа для отзывов на ваши вопросы
Порекомендованные продукты
