SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9

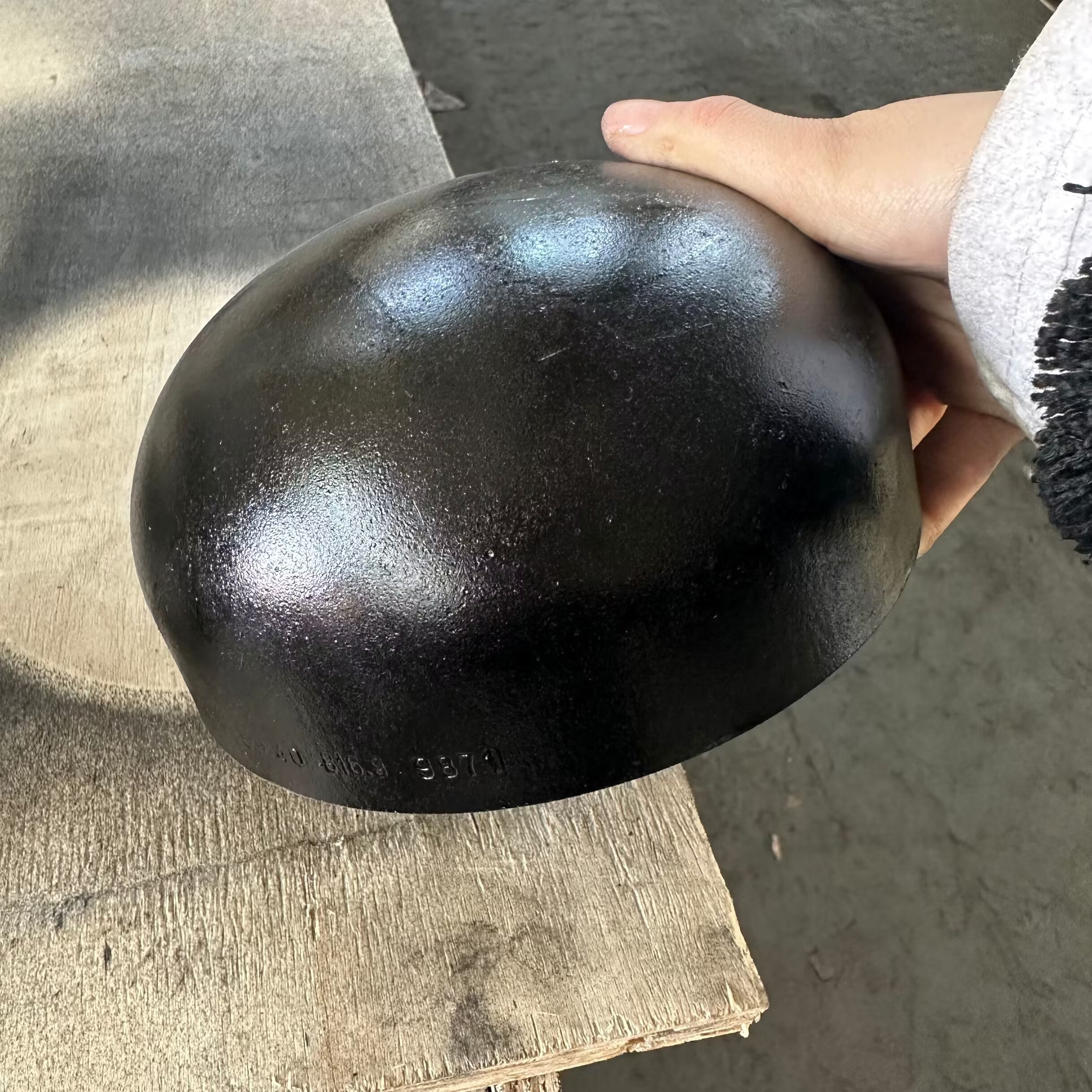

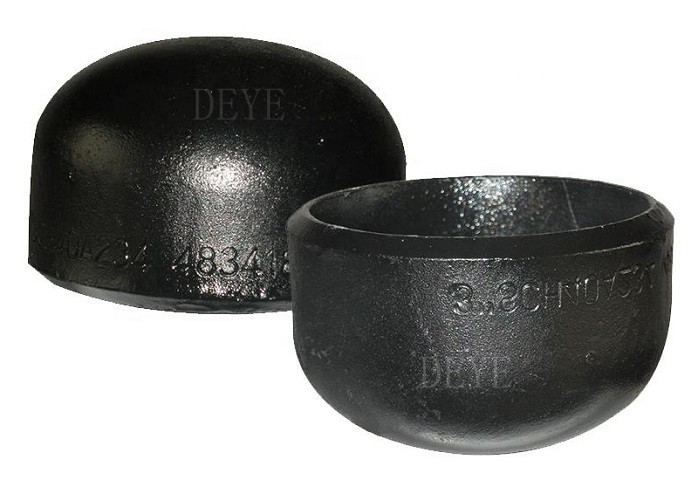

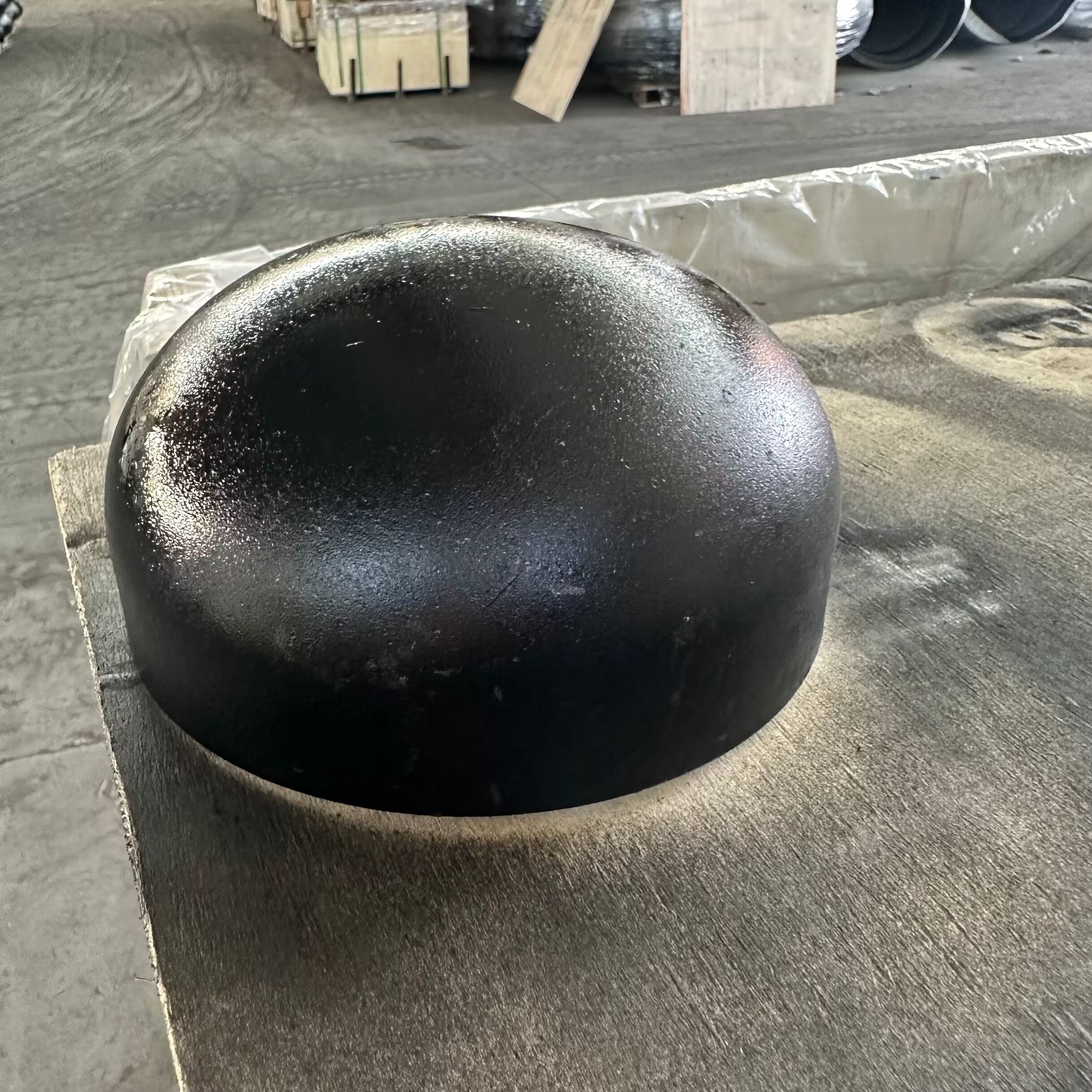

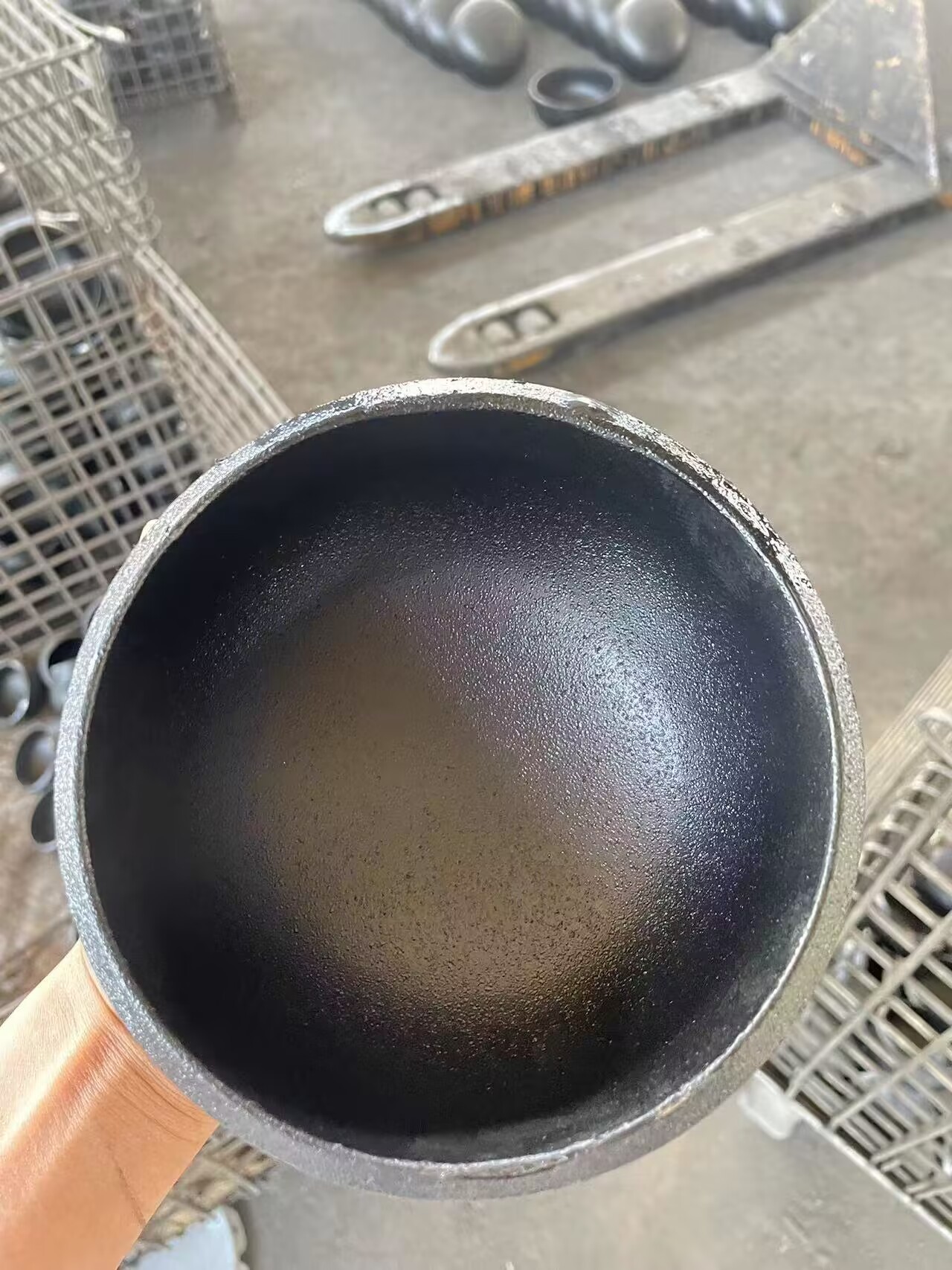

  • SCH40 A234WPB Carbon Steel Pipe Cap ends with BW ANSI B16.9
  • SCH40 A234WPB Carbon Steel Pipe Cap ends with BW ANSI B16.9
  • SCH40 A234WPB Carbon Steel Pipe Cap ends with BW ANSI B16.9
  • SCH40 A234WPB Carbon Steel Pipe Cap ends with BW ANSI B16.9
Место происхождения Китай
Фирменное наименование DEYE
Сертификация ISO9001:2015 PED
Номер модели PF-CAP-C03
Document Product Brochure PDF
Количество мин заказа 10 шт.
Цена USD0.58-USD100 for seamless fittings
Упаковывая детали Курсировать-деревянные случаи, паллеты, коробки
Время доставки 5-8 дней для деталей запаса
Условия оплаты L/C, T/T, D/P

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Материал A234WPB, WP11, WP22, WPC, A420WPL6 Поверхность Черная отделка, исчезающая отделка, антиржавое масло
Толщина SGP, STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS Размер 1/2» - 48"
Стандартный ASME ANSI DIN GOST Соединение Конец козырька BE или простой конец PE
Выделить

A234WPB Крышка трубы из углеродистой стали

,

Sch40 крышка трубы из углеродистой стали

,

B16.9 Крышки концов труб из углеродистой стали
Оставьте сообщение
Характер продукции

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9

Описание продукта

Конец трубыГлавная функция наконечных крышек - это

водонепроницаемые трубопроводные сети в дополнение к устойчивости к влаге, химикатам и погоде.Стальные трубные крышки - это трубные фитинги.

которые в основном используются в качестве розетки для покрытия конца трубы, конец трубной крышки соответствует стандарту ANSI B16.9/DIN2617/JIS2312

Информация о продукте/основная информация/спецификация

Продукты Крышки из углеродистой стали с задней сваркой/ конец крышки из черной стали/ конец трубы из нержавеющей стали
Размер Бесшовные трубные фитинги: 1/2"-48", DN15-DN1200
Принимается настройка
Толщина SCH10,SCH20,SCH30,STD SCH40,SCH60,XS,SCH80.,SCH100,SCH120,
Стандартный ASME B16.9, ASTM A234, ASTM A420, ANSI B16.9/B16.25/B16.28; MSS SP-75
DIN2605-1/2615/2616/2617
JIS B2311,2312,2313
EN 10253-1, EN 10253-2 и т.д.
Мы можем производить по чертежу и стандарту заказчика.
Материал Углеродистая сталь ASTM A234WPB,,A234WPC,A420WPL6,St37.0Стройку 35.845-й.8,PG370,PT410,
16MnR,1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo
Сплавленная сталь A234WP12,A234WP11,A234WP22,A234WP5,A420WPL6,A420WPL3,1.7335,1.7380,
1.0488 ((1.0566), PA22, PA23, PA24, PA25, PL380
Нержавеющая сталь АСТМ A403 WP304,304L,316, 316L,321. 1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2
1.4301,1.4306,1.4401,1.4571,SUS304,SUS304L,SUS316,SUS316L,SUS321
Обработка поверхности Горячее оцинкованное
Черная живопись
Прозрачное масло, антиржавое масло
FEB
3PE
Технология/Файл технических данных

Список толщины для трубопроводов ANSI B16.9

Единица: мм

НПС Внешний диметр Различные толщины с допустимыми значениями +12,5%
Sch20 Sch30 ЗППП Ш40 Ш60 XS Sch80 Шl20 Sch160 XXS
1/8 10. 3 —— —— 1. 73 1. 73 —— 2. 41 2. 41 —— —— ——
1/4 13. 7 — — 2. 24 2. 24 — 3. 02 3. 02 — — —
3/8 17. 1 — — 2. 31 2. 31 — 3. 20 3. 20 — — —
1/2 21. 3 —— —— 2. 77 2. 77 —— 3. 73 3. 73 —— 4. 78 7. 47
3/4 26. 7 —— —— 2. 87 2. 87 —— 3. 91 3. 91 —— 5. 56 7. 82
1 33.4 — — 3. 38 3. 38 — 4. 55 4. 55 — 6. 35 9. 09
1 1/4 42. 2 — — 3. 56 3. 56 — 4. 85 4. 85 — 6. 35 9. 70
1 1/2 48. 3 —— —— 3. 68 3. 68 —— 5. 08 5. 08 —— 7. 14 10. 15
2 60. 3 —— —— 3. 91 3. 91 —— 5. 54 5. 54 —— 8. 74 11. 07
2 1/2 73. 0 — — 5. 16 5. 16 — 7. 01 7.01 — 9. 53 14. 02
3 88. 9 — — 5. 49 5. 49 — 7. 62 7. 62 — 11. 13 15. 24
3 1/2 101. 6 —— —— 5. 74 5. 74 —— 8. 08 8. 08 —— —— ——
4 114. 3 —— —— 6.02 6. 02 —— 8. 56 8. 56 11. 13 13. 49 17. 12
5 141. 3 — — 6. 55 6. 55 — 9. 53 9. 53 12. 70 15. 88 19. 05
6 168. 3 — — 7. 11 7. 11 — 10. 97 10. 97 14. 27 18. 26 21.95
8 219. 1 6. 35 7. 04 8. 18 8. 18 10. 31 12. 70 12. 70 18. 26 23. 01 22.23
10 273. 1 6. 35 7. 80 9. 27 9.27 12. 70 12. 70 15. 09 21. 44 28. 58 25. 40
12 323.9 6. 35 8. 38 9. 53 10. 31 14. 27 12. 70 17. 48 25. 40 33. 32 25. 40
14 355. 6 7. 92 9. 53 9. 53 11. 13 15. 09 12. 70 19. 05 27. 79 35. 71 —
16 406. 4 7. 92 9. 53 9. 53 12. 70 16. 66 12. 70 21. 44 30. 96 40. 49 ——
18 457. 2 7. 92 11. 13 9. 53 14. 27 19. 05 12. 70 23. 83 34. 96 45. 24 ——
20 508. 0 9. 53 12. 70 9. 53 15. 09 20. 62 12. 70 26. 19 38. 10 50. 01 —
22 558. 8 9. 53 12. 70 9. 53 — 22. 23 12. 70 28. 58 41. 28 53. 98 —
24 609. 6 9. 53 14. 27 9. 53 17. 48 24. 61 12. 70 30. 96 46. 02 59. 54 ——
26 660.4 12. 70 —— 9. 53 —— —— 12. 70 —— —— —— ——
28 711.2 12. 70 15. 88 9. 53 — — 12. 70 — — — —
30 762. 0 12. 70 15. 88 9. 53 — — 12. 70 — — — —
32 812. 8 12. 70 15. 88 9. 53 17. 48 —— 12. 70 —— —— —— ——
34 863. 6 12. 70 15. 88 9. 53 17. 48 —— 12. 70 —— —— —— ——
36 914. 4 12. 70 15. 88 9. 53 17. 48 — 12. 70 — — — —
38 965.2 — — 9. 53 — — 12. 70 — — — —
40 1016. 0 —— —— 9. 53 —— —— 12. 70 —— —— —— ——
42 1066. 8 —— —— 9. 53 —— —— 12. 70 —— —— —— ——
44 1117. 6 — — 9. 53 — — 12. 70 — — — —
46 1168.4 — — 9. 53 — — 12. 70 — — — —
48 1219. 2 — — 9. 53 — — 12. 70 — — — —

Список размеров

Размеры ВПП

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 0

Номинальный размер трубы (NPS) Внешний диаметр на бевеле Длина, E [Примечание (1) ] Ограничение толщины стены для длины, E Длина, E1
[Примечание (2) ]
1/2 ′′ 21.3 25 4.57 25
3/4 ′′ 26.7 25 3.81 25
1 33.4 38 4.57 38
1-1/4 42.2 38 4.83 38
1-1/2 48.3 38 5.08 38
2 60.3 38 5.59 44
2-1/2 73.0 38 7.11 51
3 88.9 51 7.62 64
3-1/2 101.6 64 8.13 76
4 114.3 64 8.64 76
5 141.3 76 9.65 89
6 168.3 89 10.92 102
8 219.1 102 12.70 127
10 273.0 127 12.70 152
12 323.8 152 12.70 178
14 355.6 165 12.70 191
16 406.4 178 12.70 203
18 457.0 203 12.70 229
20 508.0 229 12.70 254
22 559.0 254 12.70 254
24 610.0 267 12.70 305
26 660.0 267 　 　
28 711.0 267 　 　
30 762.0 267 　 　
32 813.0 267 　 　
34 864.0 267 　 　
36 914.0 267 　 　
38 965.0 305 　 　
40 1016!0 305 　 　
42 - 1067 человек.0 305 　 　
44 118.0 343 　 　
46 168.0 343 　 　
48 1219!0 343 　 　

Применение/применение

Трубопровод для жидкости низкого и среднего давления, котлы, нефтегазовая и газовая промышленность, бурение, химическая промышленность,

Электроэнергетическая промышленность, судостроение, оборудование для удобрений и трубопроводов, строительство, нефтехимическая промышленность, фармацевтическая промышленность и т.д.

Спецификация материала

Наименование: A 234/A 234M 05 Стандартная спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для
Умеренная и высокая температура

Настоящая спецификация распространяется на кованые фитинги из углеродистой стали и легированной стали без швов и сварных конструкций, покрытых
последней редакцией ASME B16.9, В16.11Эти фитинги предназначены для использования в трубопроводах под давлением.
и в изготовлении сосудов под давлением для эксплуатации при умеренных и повышенных температурах.
Стандарты МСС должны быть представлены в соответствии с дополнительным требованием S58 спецификации A 960.

Химические требования (состав, %)

Уровень и материал В Мн П S Кремний Хром Молибден Никель Медь
WPBВ.,В,D,Е,F0.30 максимум 0.29 ¢1.06 0.05 0.058 0.10 мин. 0.40 максимум 0.15 максимум 0.40 максимум 0.40 максимум
WPCВ,D,Е,F0.35 максимум 0.29 ¢1.06 0.05 0.058 0.10 мин. 0.40 максимум 0.15 максимум 0.40 максимум 0.40 максимум
WP1 0.28 максимум 0.30-0.90 0.045 0.045 0.10-0.50 . . . 0.44 ≈ 0.65. . . . . .
WP12 CL1, 0.05 ‰0.20 0.30-0.80 0.045 0.045 0.60 максимум 0.80 ¢1.25 0.44 ≈ 0.65. . . . . .
WP12 CL2 　 　 　 　 　 　 　
WP11 CL1 0.05 ‰0.15 0.30-0.60 0.03 0.03 0.50 ¢1.00 1.00 ¢1.50 0.44 ≈ 0.65. . . . . .
WP11 CL2, 0.05 ‰0.20 0.30-0.80 0.04 0.04 0.50 ¢1.00 1.00 ¢1.50 0.44 ≈ 0.65. . . . . .
WP11 CL3 　 　 　 　 　 　 　
WP22 CL1, 0.05 ‰0.15 0.30-0.60 0.04 0.04 0.50 максимум 1.90 ¢2.60 0.87 ≈ 1.13. . . . . .
WP22 CL3 　 　 　 　 　 　 　
WP5 CL1, 0.15 максимум 0.30-0.60 0.04 0.03 0.50 максимум 4.06.0 0.44 ≈ 0.65. . . . . .
WP5 CL3 　 　 　 　 　 　 　
WP9 CL1, 0.15 максимум 0.30-0.60 0.03 0.03 1.00 максимум 8.0 ¢10.0 0.90 ≈ 1.10. . . . . .
WP9 CL3 WPR 　 　 　 　 　 　 　 　 　
0.20 максимум 0.40 ¢1.06 0.045 0.05 . . . . . . . . . 1.60 ¢2.24 0.75 ¢1.25
WP91 0.08 ‰0.12 0.30-0.60 0.02 0.01 0.20-0.50 8.0995 0.85 ¢1.05 0.40 максимум . . .
WP911 0.09 ‰0.13 0.30-0.60 0.02 0.01 0.10-0.50 8.59.5 0.90 ¢1.10 0.40 максимум

. .

Требования к механическим характеристикам

　 WPC, 　 WP11 CL1, 　 WP11 CL3, 　
Знак класса и маркировки WPB WP11 CL2, WP1 WP22 CL1, WPR WP22 CL3 WP91 WP911 WP12 CL1
WP12 CL2 WP5 CL1 WP5 CL3
　 　 　 　 WP9 CL1 　 WP9 CL3 　 　 　
Прочность на тягу, диапазон ksi [MPa] 60 ‰ 85 70 ‰ 95 55 ¢ 80 60 ‰ 85 63 ¢ 88 75 ¢ 100 85 ‰ 110 90 ‰ 120 60 ‰ 85
　 [415 ₹585] [485?? 655] [380?? 550] [415 ₹585] [435?? 605] [520690] [585 ¢ 760] [620?? 840] [415 ₹585]
Прочность нагрузки, мин, ksi [MPa] 35 [240] 40 [275] 30 [205] 30 [205] 46 [315] 45 [310] 60 [415] 64 [440] 32 [220]

(0,2% смещения или 0,5% расширения-подгрузки)

 　 　 　 　 　 　

Процесс производства

Процесс маркировки локтя и переоборудование

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 1

Обработка формовочного механизма ELBOW

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 2

Процесс и оборудование

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 3

Процесс и оборудование формы редуктора

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 4

Процесс и оборудование, используемые для взрыва песком

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 5

Процесс нанесения бибеля

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 6SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 7

Магазин живописи

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 8

Пакет для перевозки

SCH40 A234WPB Крышка труб из углеродистой стали заканчивается BW ANSI B16.9 9

Справочные стандарты

Спецификация ASME B16.9 для сварных фитингов на задней панели

Спецификация ASME B16.9 предназначена для сварных фитингов, применяемых в трубопроводах промышленного строительства.

tee, cross, cap, reducer и т.д.

Стандартная область применения

Стандарт включает в себя спецификации NPS 1/2 до NPS 48 (DN15-DN1200) фабричных кованых косыми сварными трубными фитингами

общие размеры, допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые

Специальные фитинги

Специальные фитинги здесь относятся к специальным размерам, формам и допущениям, согласованным между покупателем и производителем.

Изготовленные фитинги

Изготовление боковых и других фитингов с помощью сварки по окружности или пересечения считается изготовлением труб

не смогли применить этот стандарт.

Единицы в соответствии с ASME B16.9 указываются как в SI (метрических), так и в обычных единицах США.

Справочные стандарты

Нецелесообразно определять конкретное издание каждого стандарта и спецификации в отдельных ссылках.

Продукт, изготовленный в соответствии с предыдущим изданием упомянутых стандартов и во всех других отношениях соответствующий этому стандарту

будет считаться выполненным.

ASME B16.5: Фланцы труб и фитинги с фланцами: NPS 1 ¢2 через NPS 24 метрический стандарт / дюйм

ASME B16.25: для концов заднего сварки

ASME B31: Кодекс трубопроводов под давлением

ASME B31.3Процессовые трубопроводы

ASME B36.10M, Сварные и бесшовные трубы из кованой стали

ASME B36.19M, трубы из нержавеющей стали

Код ASME для котлов и сосудов под давлением

ASTM A234/A234M-17, Спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для

Умеренная и высокая температура

ASTM A403/A403M-16, Спецификация для кованых аустенитных трубных фитингов из нержавеющей стали

ASTM A420/A420M-16, Спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для

Служба низкой температуры

ASTM A815/A815M-14e1, Спецификация для фреритных, ферритных/аустенитных и мартенситных трубных фитингов из нержавеющей стали

ASTM A960/A960M-16a, Спецификация общих требований к фитингам труб из кованой стали

ASTM E29-13, Практика использования значимых цифр в данных испытаний для определения соответствия спецификациям

ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Для других материалов металлов (алюминия, титана, никеля и сплавов).

Часто задаваемые вопросы/ Вопросы и ответы клиентов

Вопрос: Заказчик попросил фитинги для сварки в A105:

A: Наиболее распространенным материалом для сварки из углеродной стали является A234WPB. Он эквивалентен фланцам A105,

Однако нет такой вещи, как A105 или A106 задние сварные фитинги A106 Gr.B для класса труб.

Фитинги A234WPB изготавливаются из труб A106GR.B. A105 - это материал из бруса, кованного

быть Фитинги или фланцы высокого давления

Вопрос: Заказчик просит “нормализованные” фитинги для сварки задницами:

Ответ: Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.

Тем не менее, не существует такого понятия как A234WPBN.

что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов Клиент нуждается

Нормированные фитинги для сварки на заднице должны требовать фитинги WPL6, которые имеют высокую производительность и нормализуются в качестве стандартной процедуры.

Вопрос: Заказчик забыл упомянуть график труб:

A: фитинги для заднего сварки продаются по размеру трубы, но схема труб должна быть указана, чтобы соответствовать идентификатору фитинга

Если не указано расписание, мы предположим, что требуется стандартная стена.

Вопрос: Заказчик забыл упомянуть сварные или бесшовные сварные устройства:

A: фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.

или нержавеющей стали изготовлены из бесшовной трубы и, как правило, дороже.

Сварные трубные фитинги изготавливаются из сварной углеродистой стали или

Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.

Вопрос: Что означает короткий радиус (SR) или длинный радиус (LR)?

Ответ: Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относится к углу изгиба для задницы

для изменения направления потока. Длинный радиус локти (LR 90 локти или LR 45 локти) будет иметь изгиб трубы, который

Итак, 6-дюймовый LR 90 имеет радиус изгиба, который равен 1,5 раз номинальному размеру трубы.

Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, так что 6 ′′ SR 45

имеет радиус изгиба, равный номинальному размеру трубы 6 ̊.

Вопрос: Что такое 3R или 3D локтевая труба?

Ответ: Во-первых, термины 3R или 3D используются синонимично.

3 раза номинальный размер трубы.

Услуги DEYE PIPING COMPANY

1Техническая поддержка

2Контроль качества сырья.

3Проверка во время производства.

4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест

5. Отчет о каждой поставке

4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU

5Гибкие способы оплаты: LC. TT. DP

6. Настраиваемый пакет включает логотип. Размеры кейсов.

718 месяцев гарантия качества.

9Бесплатная замена воздушным транспортом при обнаружении ошибки

10. 24 часа для отзывов на ваши вопросы

Бирки:

штуцеры стальной трубы углерода sch40

Фитинги для труб из углеродистой стали равные Tee

Фитинги для труб из мягкой стали
