Сварка задницы SCH80 Сплавные стальные фитинги для высокой температуры ANSI B16.9
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001:2015 PED |
| Номер модели | PF-EL-C07 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD0.58-USD100 for seamless fittings |
| Упаковывая детали | Курсировать-деревянные случаи, паллеты, коробки |
| Время доставки | 5-8 дней для деталей запаса |
| Условия оплаты | L/C, T/T, D/P |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Стандартный | ASME ANSI DIN GOST | Материал | A335 P5, P9, P11, WPHY65, Сплавная сталь, UNS31803 UNS32750 |
|---|---|---|---|
| Толщина | SGP, STD, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XS, XXS | Размер | 1/2» - 72" |
| Соединение | Сварка задницы BW Сварка задницы | Поверхность | Черная отделка, исчезающая отделка, антиржавое масло |
| Выделить | Сварка задницы фитинги из легкой стали,Фитинги из мягкой стали SCH80,B16.9 Кованые трубные фитинги из углеродистой стали |
||
Характер продукции

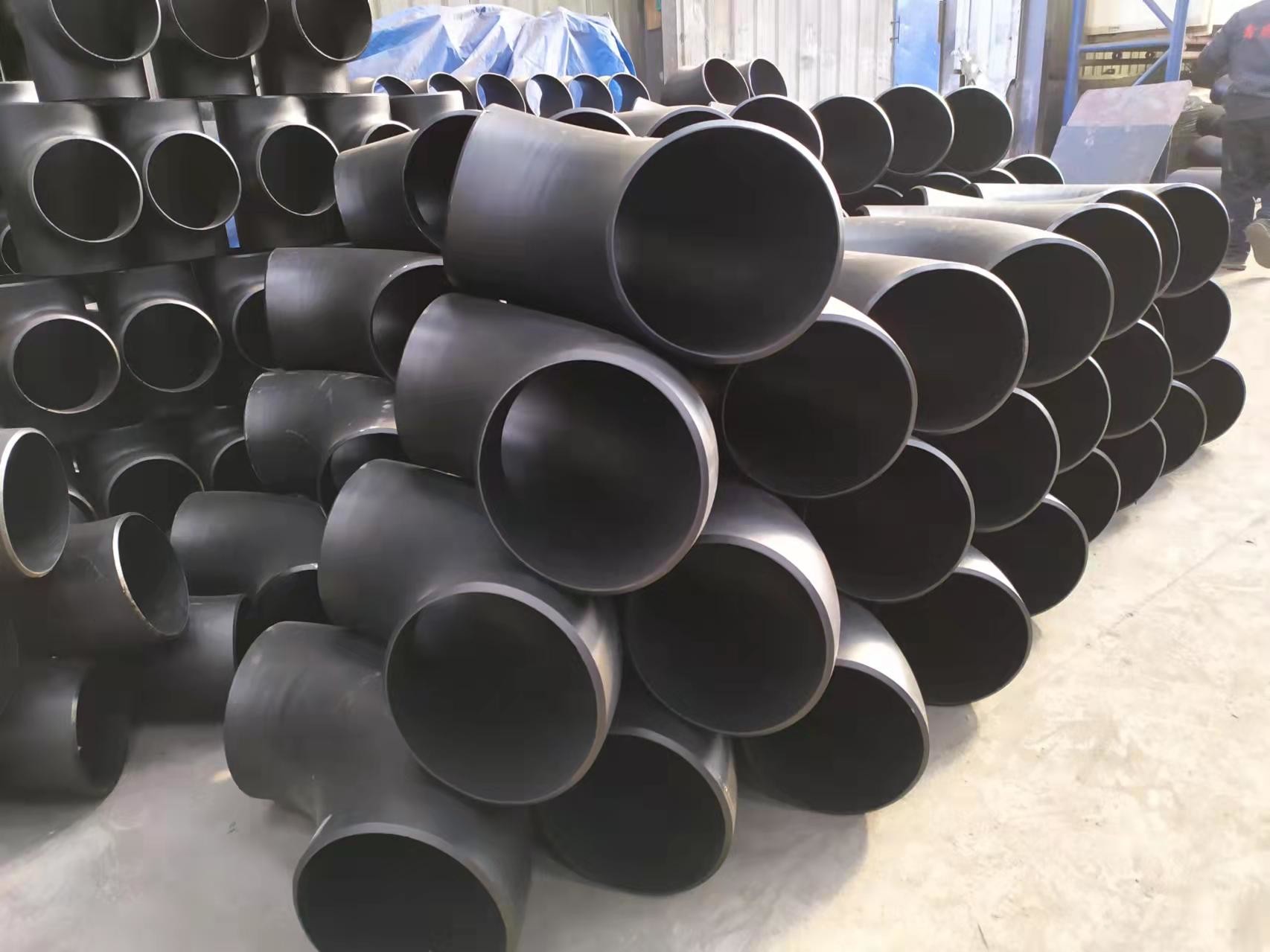

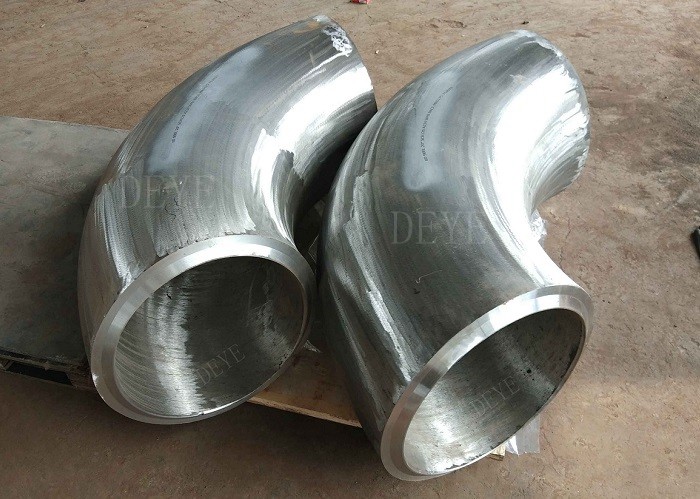

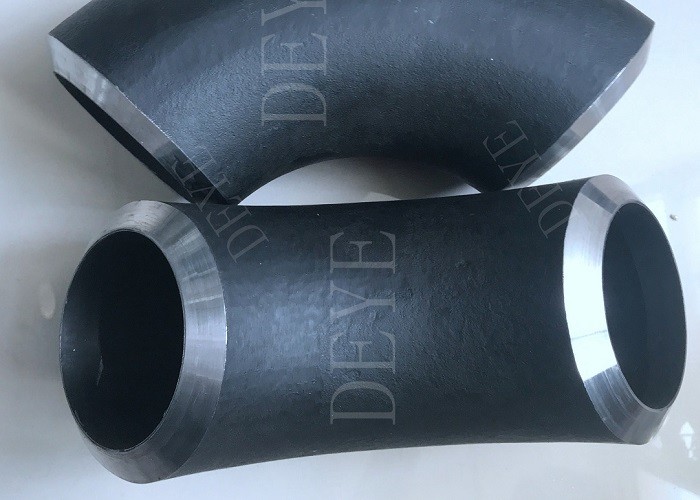

Сварка задницы SCH80 Сплавные стальные фитинги для высокой температуры ANSI B16.9
Информация о продукте
Фитинги для труб из хромной высоколегированной стали с материалами классов P1, P5, P9, P11, P22, P91 в форме локтя, ти, креста, крышки, редуктора,
Окончания ступней и т. д. фитинги из хроммоли сплавной стали широко используются в электростанциях.ядерные электростанции.Хроммоли сталь прочнее
и жестче обычной стали, но менее устойчивы к коррозии, чем нержавеющая сталь
Описание продукта/основная информация/спецификация
| Оценки: | Хром Моли классы P1, P5, P9, P11, P22, P9 |
| Спецификация | A/SA234 WP1,WP5,WP9,WP11,WP22,WP91 /SA182,F5,F9,F11,F22,F91 |
| Тип | Без швов / сварные / изготовленные / кованые |
| Радиус изгиба: | R=1D 2D 3D.5D.6D,8D, 10D или Custom |
| Диапазон | 1/"NB до 48"NB в S 10s, 40s, 80s, 160s XXS |
| Размеры | ANSI/ASME B16.9В16.28.MSS-SP-43 |
| Наименование продукции |
Локти из сплавной стали - длинный радиус Сплавная сталь 180°LR Возвратные изгибы Сплавная сталь 180°SR Возвратные изгибы Сгибатели труб из сплавной стали Сгибающиеся изгибы Сцепления из легированной стали Нитки для труб из сплавной стали Конечные крышки из легированной стали |
| Способы тестирования | Бесшовная/сварная 100% рентгенография проверена |
Особенности/характеристики

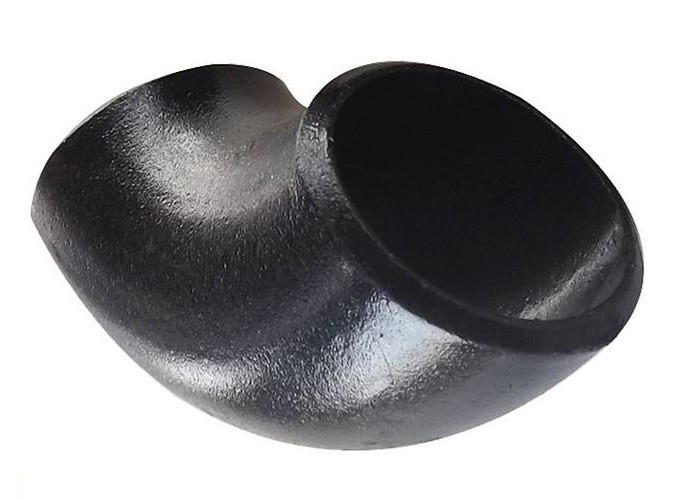

Колени: Такие трубопроводы используются для изменения направления потока.
- угол 90 и 45 градусов из-за их высокого спроса в сантехнике.
45° локоть в основном используется в водоснабжении, электронных
и химических промышленных трубопроводов, пищевых, кондиционирования воздуха трубопроводов, садоводства, сельского хозяйства и солнечной энергии.
Технология/Файл технических данных
Список толщины для трубопроводов ANSI B16.9
Единица: мм
| НПС | Внешний диметр | Различные толщины с допустимыми значениями +12,5% | |||||||||
| Sch20 | Sch30 | ЗППП | Ш40 | Ш60 | XS | Sch80 | Шl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | —— | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | —— | —— | —— |
| 1/4 | 13. 7 | — | — | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | — | — | — |
| 3/8 | 17. 1 | — | — | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | — | — | — |
| 1/2 | 21. 3 | —— | —— | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | —— | —— | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | — | — | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | — | — | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | —— | —— | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | —— | —— | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | — | — | 5. 16 | 5. 16 | — | 7. 01 | 7.01 | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | — | — | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | —— | —— | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | —— | —— | —— |
| 4 | 114. 3 | —— | —— | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | — | — | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | — | — | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | — |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | —— |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | —— |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | — |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | — | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | — |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | —— |
| 26 | 660.4 | 12. 70 | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | — | 12. 70 | — | — | — | — |
| 38 | 965.2 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 40 | 1016. 0 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 46 | 1168.4 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 48 | 1219. 2 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
Список размеров
Таблица 1 Размеры локтей длинного радиуса
ОБЩЕЕ НАПРИМЕЧАНИЕ: Все размеры указаны в миллиметрах.
| Нормальный размер трубы (NPS) | Внешний диаметр на бевеле | 90-градусные локти, А | 45-градусные локти, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016!0 | 1 524 | 632 |
| 42 | - 1067 человек.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 1219!0 | 1 829 | 759 |
Таблица 2 Размеры уменьшающего локтя длинного радиуса
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | Центр до конца, А. | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | Центр до конца, А. | ||
| Большой конец | Маленький конец | Большой конец | Маленький конец | ||||
| 2 x 1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 х 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10х5 | 273.0 | 141.3 | 381 |
| 2-1/2 х 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2 1/2х 1 1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2 1/2 х 1-1/4" | 73.0 | 42.2 | 95 | 12х6 | 323.8 | 168.3 | 457 |
| 3 х 2-1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3х2" | 88.9 | 60.3 | 114 | 14 х 10 | 355.6 | 273.0 | 533 |
| 3 х 1-1/2" | 88.9 | 48.3 | 114 | 14 х 8 | 355.6 | 219.1 | 533 |
| 3-1/2х 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3 1/2 х 2 1/2 " | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3 1/2 х 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 х 3 1/2" | 114.3 | 101.6 | 152 | 18х16 | 457.0 | 406.4 | 686 |
| 4х3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 х 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4х2" | 114.3 | 60.3 | 152 | 18 х 10 | 457.0 | 273.0 | 686 |
| 5х4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5х3 1/2" | 141.3 | 101.6 | 190 | 20 х 16 | 508.0 | 406.4 | 762 |
| 5х3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5х2 1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6х5" | 168.3 | 141.3 | 229 | ||||
| 6х4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6х3 1/2" | 168.3 | 101.6 | 229 | 24 х 20 | 610.0 | 508.0 | 914 |
| 6х3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 х 16 | 610.0 | 406.4 | 914 | ||||
| 8х6" | 219.1 | 168.3 | 305 | 24 х 14 | 610.0 | 355.6 | 914 |
| 8х5" | 219.1 | 141.3 | 305 | 24 х 12 | 610.0 | 323.8 | 914 |
| 8х4" | 219.1 | 114.3 | 305 | • •• | • - • | •. • | Я не знаю. |
Таблица 3 Размеры длинного радиуса возвращает Таблица 4 Размеры локтей с коротким радиусом
| Номинальный размер трубы NPS | Внешний диаметр на бевеле | Центр-центр | Встреча лицом к лицу | Номинальный размер трубы | Внешний диаметр на бевеле | Центр-к-концу, |
| К | (NPS) | А. | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Таблица 5 Размеры короткого радиуса 180 градусов возвращает Таблица 6 Размеры 3D локтя
| Номинальный размер трубы | Внешний диаметр | Центр-центр | Встреча лицом к лицу | Размер трубы | Внешний диаметр | 90-градусные локти | 45-градусные локти |
| (NPS) | 0 | К | (NPS) | в Бевеле | А. | В. | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2 дюйма | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3 1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| ОБЩИЕ НОТЫ:Все размеры в миллиметрах. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 год | 821 | ||||
| 28 | 7 часов.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016!0 | 3 048 | 1 264 | ||||
| 42 | - 1067 человек.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 168.0 | 3 505 | 1 453 | ||||
| 48 | 1219!0 | 3 658 | 1 516 |
||||
Применение/применение
Трубопровод для жидкости низкого и среднего давления, котлы, нефтегазовая и газовая промышленность, бурение, химическая промышленность,
Электроэнергетическая промышленность, судостроение, оборудование для удобрений и трубопроводов, строительство, нефтехимическая промышленность, фармацевтическая промышленность и т.д.
Спецификация материала
Наименование: A 234/A 234M 05 Стандартная спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для
Умеренная и высокая температура
Настоящая спецификация распространяется на кованые фитинги из углеродистой стали и легированной стали без швов и сварных конструкций, покрытых
последней редакцией ASME B16.9, В16.11Эти фитинги предназначены для использования в трубопроводах под давлением.
и в изготовлении сосудов под давлением для эксплуатации при умеренных и повышенных температурах.
Стандарты МСС должны быть представлены в соответствии с дополнительным требованием S58 спецификации A 960.
Химические требования (состав, %)
| Уровень и материал | В | Мн | П | S | Кремний | Хром | Молибден | Никель | Медь |
| WPBВ.,В,D,Е,F0.30 максимум | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 мин. | 0.40 максимум | 0.15 максимум | 0.40 максимум | 0.40 максимум | |
| WPCВ,D,Е,F0.35 максимум | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 мин. | 0.40 максимум | 0.15 максимум | 0.40 максимум | 0.40 максимум | |
| WP1 | 0.28 максимум | 0.30-0.90 | 0.045 | 0.045 | 0.10-0.50 | . . . | 0.44 ≈ 0.65. . . . . . | ||
| WP12 CL1, | 0.05 ‰0.20 | 0.30-0.80 | 0.045 | 0.045 | 0.60 максимум | 0.80 ¢1.25 | 0.44 ≈ 0.65. . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 0.05 ‰0.15 | 0.30-0.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ≈ 0.65. . . . . . | ||
| WP11 CL2, | 0.05 ‰0.20 | 0.30-0.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ≈ 0.65. . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1, | 0.05 ‰0.15 | 0.30-0.60 | 0.04 | 0.04 | 0.50 максимум | 1.90 ¢2.60 | 0.87 ≈ 1.13. . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1, | 0.15 максимум | 0.30-0.60 | 0.04 | 0.03 | 0.50 максимум | 4.06.0 | 0.44 ≈ 0.65. . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1, | 0.15 максимум | 0.30-0.60 | 0.03 | 0.03 | 1.00 максимум | 8.0 ¢10.0 | 0.90 ≈ 1.10. . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 максимум | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | |
| WP91 | 0.08 ‰0.12 | 0.30-0.60 | 0.02 | 0.01 | 0.20-0.50 | 8.0995 | 0.85 ¢1.05 | 0.40 максимум | . . . |
| WP911 | 0.09 ‰0.13 | 0.30-0.60 | 0.02 | 0.01 | 0.10-0.50 | 8.59.5 | 0.90 ¢1.10 | 0.40 максимум |
. .
|
Требования к механическим характеристикам
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| Знак класса и маркировки | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Прочность на тягу, диапазон ksi [MPa] | 60 ‰ 85 | 70 ‰ 95 | 55 ¢ 80 | 60 ‰ 85 | 63 ¢ 88 | 75 ¢ 100 | 85 ‰ 110 | 90 ‰ 120 | 60 ‰ 85 |
| [415 ₹585] | [485?? 655] | [380?? 550] | [415 ₹585] | [435?? 605] | [520690] | [585 ¢ 760] | [620?? 840] | [415 ₹585] | |
| Прочность нагрузки, мин, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% смещения или 0,5% расширения-подгрузки) |
|||||||||
Процесс производства
Справочные стандарты
Спецификация ASME B16.9 для сварных фитингов на задней панели
Спецификация ASME B16.9 предназначена для сварных фитингов, применяемых в трубопроводах промышленного строительства.
tee, cross, cap, reducer и т.д.
Стандартная область применения
Стандарт включает в себя спецификации NPS 1/2 до NPS 48 (DN15-DN1200) фабричных кованых косыми сварными трубными фитингами
общие размеры, допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые
Специальные фитинги
Специальные фитинги здесь относятся к специальным размерам, формам и допущениям, согласованным между покупателем и производителем.
Изготовленные фитинги
Изготовление боковых и других фитингов с помощью сварки по окружности или пересечения считается изготовлением труб
не смогли применить этот стандарт.
Единицы в соответствии с ASME B16.9 указываются как в SI (метрических), так и в обычных единицах США.
Справочные стандарты
Нецелесообразно определять конкретное издание каждого стандарта и спецификации в отдельных ссылках.
Продукт, изготовленный в соответствии с предыдущим изданием упомянутых стандартов и во всех других отношениях соответствующий этому стандарту
будет считаться выполненным.
ASME B16.5: Фланцы труб и фитинги с фланцами: NPS 1 ¢2 через NPS 24 метрический стандарт / дюйм
ASME B16.25: для концов заднего сварки
ASME B31: Кодекс трубопроводов под давлением
ASME B31.3Процессовые трубопроводы
ASME B36.10M, Сварные и бесшовные трубы из кованой стали
ASME B36.19M, трубы из нержавеющей стали
Код ASME для котлов и сосудов под давлением
ASTM A234/A234M-17, Спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для
Умеренная и высокая температура
ASTM A403/A403M-16, Спецификация для кованых аустенитных трубных фитингов из нержавеющей стали
ASTM A420/A420M-16, Спецификация для трубных фитингов из кованой углеродистой стали и сплавной стали для
Служба низкой температуры
ASTM A815/A815M-14e1, Спецификация для фреритных, ферритных/аустенитных и мартенситных трубных фитингов из нержавеющей стали
ASTM A960/A960M-16a, Спецификация общих требований к фитингам труб из кованой стали
ASTM E29-13, Практика использования значимых цифр в данных испытаний для определения соответствия спецификациям
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Для других материалов металлов (алюминия, титана, никеля и сплавов).
Часто задаваемые вопросы/ Вопросы и ответы клиентов
Вопрос: Заказчик попросил фитинги для сварки в A105:
A: Наиболее распространенным материалом для сварки из углеродной стали является A234WPB. Он эквивалентен фланцам A105,
Однако нет такой вещи, как A105 или A106 задние сварные фитинги A106 Gr.B для класса труб.
Фитинги A234WPB изготавливаются из труб A106GR.B. A105 - это материал из штанги, кованой
быть Фитинги или фланцы высокого давления
Вопрос: Заказчик просит нормализованные фитинги для сварки задницами:
Ответ: Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.
Тем не менее, не существует такого понятия как A234WPBN.
что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов Клиент нуждается
Нормированные фитинги для сварки на заднице должны требовать фитинги WPL6, которые имеют высокую производительность и нормализуются как стандартная процедура.
Вопрос: Заказчик забыл упомянуть график труб:
A: фитинги для заднего сварки продаются по размеру трубы, но схема труб должна быть указана, чтобы соответствовать идентификатору фитинга
Если не указано расписание, мы предположим, что требуется стандартная стена.
Вопрос: Заказчик забыл упомянуть сварные или бесшовные сварные устройства:
A: фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.
или нержавеющей стали изготовлены из бесшовной трубы и, как правило, дороже.
Сварные трубные фитинги изготавливаются из сварной углеродистой стали или
Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.
Вопрос: Что означает короткий радиус (SR) или длинный радиус (LR)?
Ответ: Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относится к углу изгиба для задницы
для изменения направления потока. Длинный радиус локти (LR 90 локти или LR 45 локти) будет иметь изгиб трубы, который
Итак, 6-дюймовый LR 90 имеет радиус изгиба, который равен 1,5 раз номинальному размеру трубы.
Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, так что 6 ′′ SR 45
имеет радиус изгиба, равный номинальному размеру трубы 6 ̊.
Вопрос: Что такое 3R или 3D локтевая труба?
Ответ: Во-первых, термины 3R или 3D используются синонимично.
3 раза номинальный размер трубы.
Услуги DEYE PIPING COMPANY
1Техническая поддержка
2Контроль качества сырья.
3Проверка во время производства.
4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест
5. Отчет о каждой поставке
4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU
5Гибкие способы оплаты: LC. TT. DP
6. Настраиваемый пакет включает логотип. Размеры кейсов.
718 месяцев гарантия качества.
9Бесплатная замена воздушным транспортом при обнаружении ошибки
10. 24 часа для отзывов на ваши вопросы
Порекомендованные продукты
