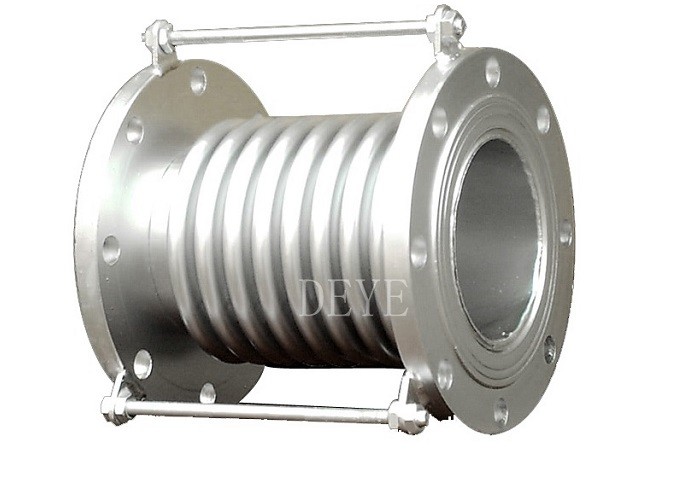

SS Металлические соединения для расширения с CL150 PN16 PN25

  • SS Metal Bellows Expansion Joints With CL150 PN16 PN25
Место происхождения Китай
Фирменное наименование DEYE
Сертификация ISO9001:2015 PED
Номер модели DY-RJ-U12
Document Product Brochure PDF
Количество мин заказа 10 шт.
Цена USD2-USD25 each
Упаковывая детали коробка box+ курсирует деревянные случаи или паллеты carton+
Время доставки 20 дней для обычного заказа, 7 дней для запасенных деталей
Условия оплаты T/T, L/C, D/P
Поставка способности 1000pcs один месяц

Свяжитесь я бесплатно образцы и талоны.

WhatsApp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.

x
Подробная информация о продукте
Виды Тип односферы, тип двухсферы, тип двойной сферы, тип двойного шара, тип фитинга соединения Резиновый материал EPDM, NBR, BUNA, неопрен, VITON, PTFE, Hypalon
Тип фланца HDG, электрическая, оцинкованная, цинковая, нержавеющая сталь Рейтинг PN10 PN16 PN25 CL150LBS 150#
Размер "2" (DN50MM) -144" ((DN3600MM)
Выделить

Металлические мельницы

,

расширительные соединения

,

Стержневые соединения для расширения SS-механов
Оставьте сообщение
Характер продукции

SS METAL BELLOWS EXPANSION JOINT С CL150 PN16 PN25 (включает в себя:

Металлические расширительные соединения являются элементами, компенсирующими тепловое расширение и относительное движение в трубопроводах, контейнерах и машинах.
В зависимости от применения, они состоят из одной или нескольких металлических волнистых труб, соединителей на обоих концах и тяговых стержней.
Они различаются на основе трех основных типов движения: осевых, угловых и боковых расширительных суставов.
С помощью расширительных соединений можно использовать:
независимо от теплового движения или вибрации в трубопроводе.

Диапазон размеров:

1-48

Уровень проекта:

Углеродистая сталь: ST37, Q235, A105

Аустенитные нержавеющие стали: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Никелевые сплавы: Инконел 600, Инконел 601, Инконел 625, Инколой 800, Инколой 800H, Инколой 825, Монел 400,

Технические чертежи расширительного соединения/ Металлического расширительного соединения

SS Металлические соединения для расширения с CL150 PN16 PN25 0

Тип 01 Размер

Размер Ripple Рабочее давление ((бар) Эффективность Макс. Макс. Доставляемая длина ((мм)
10 16 25 10 16 25 площадь Слишком много
DN qty Компенсация оси ((мм) Сила сжатия ((N/mm) (см)2) (мм) Фланцевый конец Сварный конец
32 8 20 18 15 26 63 98 16 225 160 250 264 280
40 8 20 18 15 44 89 106 23 244 164 259 269 289
50 8 20 18 15 70 70 138 37 259 172 276 282 306
65 8 26 22 19 44 55 68 55 270 215 294 300 322
80 8 34 28 25 33 41 54 81 284 240 338 344 366
100 6 40 35 29 75 93 117 121 304 235 317 323 345
125 5 38 34 29 59 74 92 180 334 282 314 316 342
150 5 40 34 29 62 78 97 257 364 282 339 338 367
200 4 42 38 34 68 78 111 479 442 280 348 348 372
250 4 59 52 47 42 45 55 769 507 315 379 415 379
300 4 59 52 47 59 65 71 1105 562 366 427 466 467

Размер типа 02

NPS Ripple Рабочее давление ((бар) Эффективность Макс. Макс. Доставляемая длина ((мм)
10 16 25 10 16 25 площадь Передозировка.
DN qty Компенсация оси ((мм) Сила сжатия ((N/mm) (см)2) (мм) Фланцевый конец Сварный конец
32 16 41 36 31 14 32 47 16 225 224 291 316 321
40 16 41 36 31 22 45 55 23 244 230 304 319 334
50 16 41 36 31 35 35 70 37 259 240 342 347 372
65 12 38 34 29 32 40 50 55 270 260 334 340 362
80 10 49 43 38 21 26 33 81 284 270 368 374 390
100 10 64 57 49 40 50 63 121 304 305 381 387 409
125 9 66 58 50 36 45 56 180 334 382 386 388 414
150 8 64 54 46 51 59 65 257 364 356 399 402 427
200 6 59 53 48 52 58 78 479 442 340 402 402 426
250 6 87 79 71 35 39 47 769 507 393 459 493 399
300 6 87 79 71 37 41 45 1105 562 464 525 564 565

В каких применениях обычно используются металлические расширительные соединения?

Металлические мельницы и расширительные соединения обычно используются в различных приложениях для компенсации теплового расширения, вибрации, неправильного выравнивания и других типов движения в трубопроводах и оборудовании.Вот некоторые распространенные применения для металлических мельниц и расширительных соединений:

•ВВК-системы: металлические мельницы и расширительные соединения используются для отопления, вентиляции,и системы кондиционирования воздуха (HVAC) для поглощения теплового расширения и сокращения, вызванного изменениями температуры и давления.

•Аэрокосмическая промышленность

• нефтехимическая промышленность

•Выработка энергии

•медицинское оборудование

•Автомобильная промышленность

•Полпроводниковая промышленность: Металлические мехлы и расширительные соединения используются в полупроводниковой промышленности для компенсации движения и вибрации в вакуумных камерах и другом оборудовании.

Как выбрать подходящее металлическое расширительное соединение для моего конкретного применения?

Выбор правильного материала для металлических мехлов и расширительных соединений важен для обеспечения их долговечности и надежности в конкретных отраслевых применениях.Вот некоторые факторы, которые следует учитывать при выборе материала:

  1. Температура: материал должен быть способен выдерживать температурный диапазон применения.Поэтому важно выбрать материал, который сможет выдержать ожидаемый температурный диапазон..

  1. Устойчивость к коррозии: в отраслях, где присутствуют коррозионные вещества, важно выбирать материал, устойчивый к коррозии.Такие материалы, как нержавеющая сталь и Inconel, часто используются из-за их коррозионностойких свойств.

  1. Давление: материал должен быть способен выдерживать давление, которое наносится на него.Поэтому важно выбрать материал, способный справиться с ожидаемым диапазоном давления..

  1. Гибкость: материал должен быть достаточно гибким, чтобы приспособиться к движению и вибрации при применении.

  1. Стоимость: стоимость материала должна рассматриваться в зависимости от конкретного отраслевого применения.Поэтому важно выбирать материалы, которые являются экономически эффективными для применения..

Важно проконсультироваться с производителем или поставщиком металлических мельниц и расширительных соединений, чтобы определить лучший материал для конкретного промышленного применения.Они могут предоставлять рекомендации и рекомендации на основе своей экспертизы и опыта в этой области..

Инженерный и технический персонал Bellows Systems может помочь вам в выборе подходящего материала на основе вашего заявления.

СТРАНИЦЫ

Поглощает осевые движения (расширение и сжатие).
Аксиальное движение - это изменение размерной длины метла от его свободной длины в
направление параллельное его продольной оси.

Поглощайте боковые движения.
Боковое движение - это относительное смещение одного конца мехла к другому концу в направлении, перпендикулярному его продольной оси.

Поглощает угловые и торсионные движения.
Угловое движение - это вращательное смещение продольной оси мельницы в сторону точки вращения.
один конец меха по отношению к другому концу, около центра меха.

Уменьшите вибрацию.
Резиновые расширительные соединения изолируют или уменьшают вибрацию, вызванную оборудованием.
Они защищают оборудование от этих неблагоприятных последствий.

Углубленная звуковая передача.
Резиновые расширительные соединения, как правило, ослабляют передачу звука из-за стального резинового интерфейса соединений и фланцев.

Руководство и инструкции по установке резинового соединения

1, Установка расширительных соединений должна быть в соответствии с расширением трубопроводов конструкции чертежей и инструкций по установке, запрошенных
2, Установка расширения соединения трубопровода должна быть приблизительно увеличить фиксированной ориентацией
и расширительные соединения могут играть определенную роль, поэтому ориентация и фиксация настроек должны строго соответствовать отделам проектирования технической информации.принцип установления фиксированной поддержки, пожалуйста, см. "Руководство по установке расширительных соединений".
3, С расширением соединения мельницы формируется с тонкой нержавеющей стальной пластиной, так что потеря в движении, подъем и сварка должны быть осторожны, чтобы не попасть в период, царапины, дугу,Плески сварки и другие причины повреждения метла
4, Следует удалить перед установкой и трубопроводов мехло иностранное тело, чтобы обеспечить нормальное движение мехло
5, На потоке СМИ запросы на расширение соединения должны быть обязаны установить потока стрелки
6Для того, чтобы сделать метель в хорошем рабочем состоянии,не может устанавливать расширения соединений в деформации, в том числе осевых, боковых, поворот перемещения трубы ошибка установки
7, расширение соединений установлены, работают в системе перед перемещением, чтобы удалить все окрашенные в желтый потерять фиксированный винт
8, тканевого волокна расширения соединения не подвергается перемещению натяжения из-за установки на правильное проведение предварительного сжатия, трубопровод не может отклонения,смещение и осевое расширениеСледует отметить, что гибкое кольцо защиты от царапин, установленное как можно скорее для демонтажа опорной доски, так что в нормальном рабочем состоянии


Применение:

Нефть и газ, опреснение, системы охлаждения, насосы, химические заводы, отопление, вентиляция
и кондиционирование воздуха, судостроение, офшорные приложения, очистные сооружения
Системы канализации, санитарные трубопроводы, заводы по производству целлюлозы и бумаги, трубопроводы для охлажденной или горячей воды, системы охлаждения, производство электроэнергии, фосфатные заводы, питьевая вода, пищевой процесс
