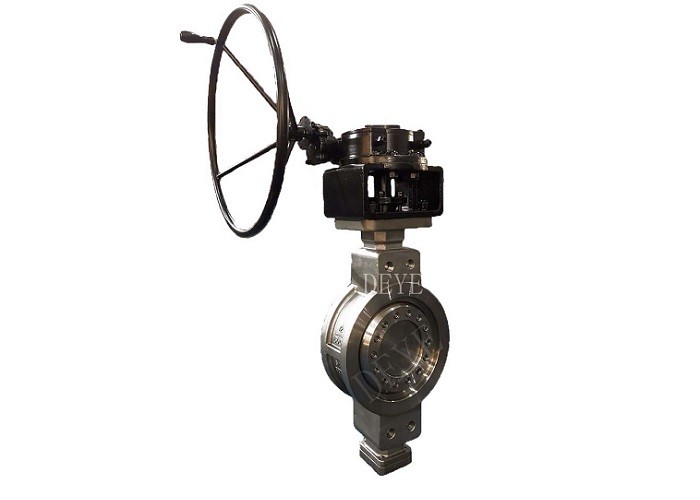

API609 Вафельный тройной офсетный бабочек клапан с металлическим сиденьем MBV-0300-12W
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001:2015 PED |
| Номер модели | DY-V-02 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD2-USD20000 each |
| Упаковывая детали | коробка box+ курсирует деревянные случаи или паллеты carton+ |
| Время доставки | 20 дней для обычного заказа, 7 дней для запасенных деталей |
| Условия оплаты | T/T, L/C, D/P |
| Поставка способности | 1000pcs один месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Выделить | Трехслойный клапан бабочки для вафли,API609 Трехслойный клапан для бабочек,ДН15 Оффсетный клапан бабочки |
||
|---|---|---|---|
Характер продукции
Клапка бабочкииспользуется для отключения или модуляции потока жидкости (изоляция и регулирование).API 609 Центрические клапаны бабочки (мягкие) предпочтительнее клапанов ворот и шаров для низкого давления и некритических приложений, поскольку они дешевле, легче и проще в установке.Экцентрические клапаны для бабочек (двойные и тройные клапаны для смещения) с металлическими сиденьями получили огромную популярность и конкурируют с глобусными и шаровыми клапанами для некоторых применений.
Информация о продукте / Описание продукта / Основная информация / Спецификация
| Стандарт API VALVE |
API609 Летучий клапан API600 Застекленные стальные клапаны для нефтегазовой промышленности API602 Стеклянные стальные клапаны API603 Клапан из нержавеющей стали API6D Вратный клапан, клапан с вставкой и шаровой клапан API594 Вафля, контрольный клапан для подшипников BS1868 - контрольный клапан BS1873/ /BS 5352 отливные и кованые шаровые клапаны |
| Виды | Летучий клапан с вафлой, ЛУГ, фланцевый тип |
| Клапан-бабочка концентрического типа, двойного эксцентрического типа, тройного смещения | |
| Размер | 1/2"-48 DN15-DN1200 |
| Завершить связь | Окончания фланцев, RF, FF, RTJ, LM, BW, натянутые концы NPT, BSPT, BSPP, сварные концы |
| Диапазон давления |
CL150LBS, 300LBS, 600LBS, 800LBS 900LBS, 1500LBS, 2500LBS PN6 PN10 PN16 PN25 PN40. PN64 PN110, PN160, PN250, PN420 |
| Поверхность | Кислотное маринование, полирование, оцинкование, окраска, эпоксидный силовой покрытие |
Список материалов
| Основные ингредиенты | Стандарты | |||||||
| Кастинг | Стержни или ковки | |||||||
| ASTM | DIN (W-Nr.) | УНС - нет. | JIS | ASTM | DIN (W-Nr.) | УНС - нет. | JIS | |
| Мартенская нержавеющая сталь | ||||||||
| 13Cr-4Ni-0,8Mo | A743 CA6NM | 1.4313 | J91540 | SCS6 | A276 S41500 | 1.4313 | S41500 | - Я не знаю. |
| Аустенитная нержавеющая сталь | ||||||||
| 18Cr-8Ni | A351 CF8 | 1.4308 | J92600 | SCS13A | А276 304 | 1.4301 | S30400 | SUS 304 |
| 18Cr-8Ni-LS(1) | ||||||||
| 18Cr-8Ni-LC(2) | A351 CF3 | 1.4306 | J92500 | SCS19A | A276 304L | 1.4306 | S30403 | SUS 304L |
| 18Cr-9Ni-2Mo | A351 CF8M | 1.4408 | J92900 | SCS14A | A276 316 | 1.4401 | S31600 | SUS 316 |
| 18Cr-9Ni-2Mo-LS(1) | ||||||||
| 18Cr-9Ni-2Mo-LC(2) | A351 CF3M | 1.4404 | J92800 | SCS16A | A276 316L | 1.4404 | S31603 | SUS 316L |
| 18Cr-10Mi-Nb | A351 CF8C | 1.4552 | J92710 | SCS21 | A276 347 | 1.455 | S34700 | SUS 347 |
| 18Cr-12Ni-3,5Mo | A351 CG8M | - Я не знаю. | J93000 | - Я не знаю. | A276 317 | 1.4449 | S31700 | SUS 317 |
| 18Cr-12Ni-3.5Mo-LC(2) | A351 CG3M | - Я не знаю. | J92999 | - Я не знаю. | A276 317L | 1.4438 | S31703 | SUS 317L |
| 18Cr-13Ni-4.5Si | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 21Cr-29Ni-2.5Mo-3.5Cu | A351 CN7M | 1.4536 | J95150 | SCS23 | A473 N08020 | 2.466 | N08020 | - Я не знаю. |
| 21Cr-29Ni-2.7Mo-3.2Cu-LC(2) | A990 CN3MCu | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | |
| 25Cr-20N | A351 CK20 | - Я не знаю. | J94202 | SCS18 | A276 310S | 1.4845 | S31008 | SUS 310S |
| 33Ni-20Cr-45Fe-Nbi | A351 CT15C | 1.4859 | N28820 | - Я не знаю. | B408 N08800 | 1.4876 | N08800 | NCF800 |
| Сверхаустенитная нержавеющая сталь | ||||||||
| 21Cr-24Ni-6.5Mo-N | A351 CN3MN | - Я не знаю. | - Я не знаю. | - Я не знаю. | B691 N08367 | - Я не знаю. | N08367 | SUS 836L |
| 25Cr-24Ni-6.5Mo-N | A351 CN3MN мод. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 20Cr-18Ni-6.5Mo-N-Cu | A351 CK3MCuN | - Я не знаю. | J93254 | - Я не знаю. | A276 S31254 | - Я не знаю. | S31254 | - Я не знаю. |
| Нержавеющая сталь двойной формы | ||||||||
| 22Cr-5Ni-3Mo-N | A995 Gr.4A CD3MN | - Я не знаю. | J92205 | - Я не знаю. | A276 UNS32205 | 1.4462 | S32205 | SUS 329J3L |
| 25Cr-5Ni-Mo-Cu | A890 Gr.1A CD4MCu | - Я не знаю. | J93370 | - Я не знаю. | A790 UNS31260 | - Я не знаю. | S31260 | - Я не знаю. |
| Нержавеющая сталь супер-дуплекса | ||||||||
| 25Cr-7Ni-3Mo-N | - Я не знаю. | - Я не знаю. | - Я не знаю. | SCS10 | A479 S32750 | 1.446 | S32750 | SUS 329J4L |
| 28Cr-7Ni-4Mo-N | - Я не знаю. | - Я не знаю. | - Я не знаю. | Мод SCS10. | - Я не знаю. | - Я не знаю. | - Я не знаю. | - Я не знаю. |
| 25Cr-7Ni-3Mo-Cu-N-W | A890 Gr.6A CD3MWCuN | 1.4468 | J93380 | - Я не знаю. | A479 S32750 | 1.446 | S32750 | - Я не знаю. |
| 25Cr-7Ni-4Mo-N | A890 Gr.5A CE3MN | - Я не знаю. | J93404 | - Я не знаю. | A479 S32750 | 1.446 | S32750 | - Я не знаю. |
Материал высокой температуры CF8, 304, 304H CF8M, 316, 316H CK-20, 310, 310H WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5, WC4, WC5, F2, WC6, F11C1.2, F12C1.2WC9, F22C1.3, C5, F5
Материал низкой температуры A352 LCB, LCC, LC1 LC2, LC3, LC4, CF8M, CF8, CF3M
Материал сплава: бронза, IN Conoy, DUPLEX SS, сплав 20, Hastelloy C 276, Hastelloy B
Испытание технического давления
| Испытание оболочки | 1.5x рабочее давление | ||||
| Испытание уплотнения | 1.1x Рабочее давление | ||||
| испытание на воздухе для уплотнения | 0.6 МПа по воздуху | ||||
| Размер клапана | Минимальная продолжительность испытания (секунды) | ||||
| DN | НПС | Орехи По вечерам. 编` |
Заднее сиденье (для клапанов с задним сиденьем Fe_re) | Замыкающие контрольные клапаны (API 594) | Закрытие Другие клапаны |
| ≤ 50 | ≤ 2" | 15 | 15 | 60 | 15 |
| от 65 до 150 | 2 1/2 дюйма до 6 | 60 | 60 | 60 | 60 |
| от 200 до 300 | 8-12 дюймов. | 120 | 60 | 120 | 120 |
| ≥ 350 | ≥14" | 300 | 60 | 120 | 120 |
| a Продолжительность испытания - это период осмотра, когда клапан полностью подготовлен и находится под полным давлением. | |||||
| Максимально допустимые показатели утечки для испытания закрытия | |||||||
| Размер клапана | Все устойчивые клапаны | Металлические клапаны, кроме проверки | Металлические чековые клапаны | ||||
| DN (мм) |
НПС | Текущее испытание (капли в минуту) | Газ. Испытание (пузырьки/минута) | Проверка жидкости (cc/min) | Испытание газа (м3/ч) | Испытание газа (фт3/ч) | |
| ≤ 50 | ≤ 2 | 0 | 0 | 0 | 6 | 0.08 | 3 |
| 65 | 21/2 | 0 | 5 | 10 | 7.5 | 0.11 | 3.75 |
| 80 | 3 | 0 | 6 | 12 | 9 | 0.13 | 4.5 |
| 100 | 4 | 0 | 8 | 16 | 12 | 0.17 | 6 |
| 125 | 5 | 0 | 10 | 20 | 15 | 0.21 | 7.5 |
| 150 | 6 | 0 | 12 | 24 | 18 | 0.25 | 9 |
| 200 | 8 | 0 | 16 | 32 | 24 | 0.34 | 12 |
| 250 | 10 | 0 | 20 | 40 | 30 | 0.42 | 15 |
| 300 | 12 | 0 | 24 | 48 | 36 | 0.5 | 18 |
| 350 | 14 | 0 | 28 | 56 | 42 | 0.59 | 21 |
| 400 | 16 | 0 | 32 | 64 | 48 | 0.67 | 24 |
| 450 | 18 | 0 | 36 | 72 | 54 | 0.76 | 27 |
| 500 | 20 | 0 | 40 | 80 | 60 | 0.84 | 30 |
| 600 | 24 | 0 | 48 | 96 | 72 | 1.01 | 36 |
| 650 | 26 | 0 | 52 | 104 | 78 | 1.09 | 39 |
| 700 | 28 | 0 | 56 | 112 | 84 | 1.18 | 42 |
| 750 | 30 | 0 | 60 | 120 | 90 | 1.26 | 45 |
| 800 | 32 | 0 | 64 | 128 | 96 | 1.34 | 48 |
| 900 | 36 | 0 | 72 | 144 | 108 | 1.51 | 54 |
| 1000 | 40 | 0 | 80 | 160 | 120 | 1.68 | 60 |
| 1050 | 42 | 0 | 84 | 168 | 126 | 1.76 | 63 |
| 1200 | 48 | 0 | 96 | 192 | 144 | 2.02 | 72 |
| a Для теста жидкости 1 мл считается эквивалентным 16 каплям. b Не должно быть утечки в течение минимально установленной продолжительности испытания. Для испытания жидкости 0 капель означает отсутствие видимой утечки в течение минимально установленной продолжительности испытания.0 пузырей означает меньше 1 пузыря за минимальную длительность испытания. |
|||||||
ДВОЛЬНЫЙ ВС. ТРИПЛИЧНЫЙ ЭЦЕНТРНЫЙ БЕТТЕРФЛИ ВАЛВ
ДВОЙ ЭЦЕНТРИЧЕСКИЙ БАТФЕРФЛИ ВАЛВА
Двойные эксцентричные клапаны-бабочки имеют большое применение в подземных водоснабжении и конкурируют с клапанами-воротами (особенно в больших размерах отверстий) из-за того, что они легче,дешевле и минимизировать работы по раскопкам.
Трехмерный экцентрический клапан бабочки
Triple offset butterfly valves are built with high-grade materials like stainless steel and duplex/super duplex steel and compete with ball valves in mission-critical applications with remarkable corrosion and high temperature/pressureТрехкомпонентные клапаны-бабочки являются наиболее сложным типом и набирают долю рынка в последние годы.
На изображениях показана разница конструкции между двойным и тройным эксцентрическим клапаном бабочки (соответственно слева и справа на схеме).
Применение:
Клапан является универсальным компонентом промышленного продукта, который широко используется во многих отраслях промышленности, таких как нефть, нефтехимия, химия, металлургия, электроэнергия, сохранение воды, городское строительство,машины, уголь, продовольствие, морская вода, нефть, переработка, окружающая среда, энергетика.
Справочный стандарт:
API 600: клапаны из расплавленного углерода и сплавов
API 603: клапаны из нержавеющей стали
API 602/BS 5352: кованые клапаны
API 6D: клапаны для трубопроводов
API 598 и BS EN 12266-1: испытание клапанов
ASME B16.10: размеры для клапанов, расположенных лицом к лицу
ASME B16.5 и ASME B16.47: фланцевые соединения
ASME B16.25Проектирование соединений задней сварки
ASME B16.34: Нагрузки на давление и температуру по классам материалов
ISO 7-1:1994, Трубопроводные нитки, на которых сделаны герметичные соединения на нитках. Часть 1: Размеры, допуски
и обозначения.
ISO 4200:1991Простые стальные трубы, сварные и без швов.
ISO 5208:1993Промышленные клапаны ∆ Испытание клапанов под давлением.
ISO 5209:1977, Промышленные клапаны общего назначения
ISO 5210:1991, Промышленные клапаны
ISO 5752: ?? 1), Металлические клапаны для использования в системах с фланцевыми трубами.
ISO 6708:1995, Компоненты трубопроводов Определение и выбор DN (номинальный размер).
ISO 7005-1:1992, Металлические фланцы Часть 1: Стальные фланцы.
ISO 7268:1983, Компоненты труб Определение номинального давления.
ASME B1.1:1989, Единые дюймовые винтовые нитки (форма UN и UNR).
ASME B1.51988 (R1994), Acme винтовые нитки.
ASME B1.81988 (R1994), Stub Acme винтовые нитки.
ASME B1.12:1987 (R1992), винтовые нитки ️ помехи класса 5 ️ фитная нитка.
ASME B1.20.11983 (R1992), трубные нитки, общего назначения (дюйм).
ASME B16.5:1996, Фланцы труб и фитинги с фланцами.
ASME B16.34:1996, клапаны ️ Фланцевые, натяжные и сварные концы.
ASME B18.2.21987 (R1993), квадратные и шестигранные орехи (серия дюймов).
ASTM A193:1996, Спецификация для сплавных сталей и материалов для болтов из нержавеющей стали для высокотемпературной службы.
ASTM A194:1996Спецификация для орехов из углеродистой и легированной стали для болтов для высокого давления и высокой температуры
обслуживание.
ASTM A307:1994, Спецификация для болтов и болтов из углеродистой стали, прочность на растяжение 60 000 psi.
MSS SP-55:1985 (R1990), стандарт качества для литейных изделий из стали, визуальное обследование поверхности.
1) Публикуется (ревизия ISO 5752:1982)
