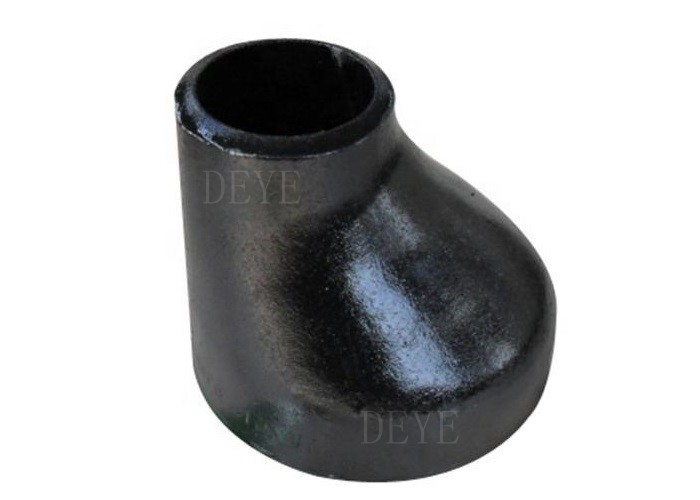

Эксцентрические редукторы фитинги CS с сварными концами
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001:2015 PED |
| Номер модели | PF-ER-02 |
| Document | Product Brochure PDF |
| Количество мин заказа | 1 шт. |
| Цена | USD0.58-USD100 for seamless fittings |
| Упаковывая детали | Деревянные чехлы без фумигации / поддоны |
| Время доставки | 30 дней для обычных заказов |
| Условия оплаты | L/C, T/T, D/P |
| Поставка способности | 200 тонн в месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| МОК | 1 шт. | Обработка поверхности | Песочница, антиржавая краска, масляное покрытие и т.д. |
|---|---|---|---|
| Применение | Нефть, химикат, сила, газ, металлургия, судостроение, конструкция, Etc. | Стандартный | ASME, ANSI, JIS, DIN, EN, ISO, GB |
| Срок выплаты | T/T, L/C, | Размер | 1/2» - 48" |
| Сертификат | ISO, API, CE, etc. | Пакет | Деревянные случаи, деревянный паллет, etc. |
| Выделить | Эксцентрические редукторы,0.5 дюймов фитинга,Сварные фитинги из углеродистой стали |
||
Характер продукции
Эксцентрический редуктор - это один из типов трубных устройств для соединения труб различного размера, он предназначен для трубопроводов с жидкостью низкого и среднего давления,
котельная, нефтегазовая и газовая промышленность, бурение, химическая промышленность, электроэнергетическая промышленность, судостроение, оборудование для удобрений и трубопроводы,
строительная, нефтехимическая, фармацевтическая промышленность и т.д.
Информация о продукте
| Наименование продукта | Эксцентрические редукторы, редукторы Ecc. согласно ANSI B16.9 |
| Виды |
Редукторы, редукторы, редукторы, редукторы, редукторы, редукторы, редукторы, редукторы, редукторы, редукторы LR локти, SR локт, 180 градусов возвращается, изгибы, уменьшение локте, прямой Tee, равный Tee, |
| Размер | Эксцентрические редукторы Нешитый тип от 1/2′′ ′′24′′, сварный тип ERW от 1/2′′ ′′72′′ |
| Толщина стены |
Стандартная толщина согласно ANSI B16.9, Доступен в размерах SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS, Толщина DIN, SGP JIS |
| Математический стандарт | ASTMA234, ASTM A420, ASTM A312, ANSI B16.9/B16.28/B16.25,ASME B16.9, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN стандарт и т.д. | |
| Уровень материала |
Углеродистая сталь: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
|
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 |
|
| СТ37.0СТ35.8СТ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49 | |
| Нержавеющая сталь304, 304L, 304H. 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Поверхность | Черная краска, лакировка, антиржавое масло, горячее оцинкованное, холодное оцинкованное, 3PE и т.д. |
|
Транспорт Пакет |
Пластиковая пленка, деревянные чехлы, деревянные поддоны или по запросу клиента |
Технические данные
Редукторы конденсации согласно ASME B16.9
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | С конца на конец, Х. | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | С конца на конец, Х. | ||
| Большой конец | Маленький конец | Большой конец | Маленький конец | ||||
| 3/4х1/2 | 26.7 | 21.3 | 38 | 5х4 | 141.3 | 114.3 | 127 |
| 3/4х3/8 | 26.7 | 17.3 | 38 | 5х3-1/2 | 141.3 | 101.6 | 127 |
| 1х3/4 | 33.4 | 26.7 | 51 | 5х3 | 141.3 | 88.9 | 127 |
| 1х1/2 | 33.4 | 21.3 | 51 | 5 x 2/2 | 141.3 | 73.0 | 127 |
| 1-1/4х1 | 42.2 | 33.4 | 51 | 5х2 | 141.3 | 60.3 | 127 |
| 1-1/4х3/4 | 42.2 | 26.7 | 51 | 6х5 | 168.3 | 141.3 | 140 |
| 1-1/4х1/2 | 42.2 | 21.3 | 51 | 6X4 | 168.3 | 114.3 | 140 |
| 1-1/2х1-1/4 | 48.3 | 42.2 | 64 | 6 x 3 1/2 | 168.3 | 101.6 | 140 |
| 1-1/2х1 | 48.3 | 33.4 | 64 | 6х3 | 168.3 | 88.9 | 140 |
| 1-1/2х3/4 | 48.3 | 26.7 | 64 | 6х2-1/2 | 168.3 | 73.0 | 140 |
| 1-1/2х1/2 | 48.3 | 21.3 | 64 | 8х6 | 219.1 | 168.3 | 152 |
| 2 х 1-1/2 | 60.3 | 48.3 | 76 | 8х5 | 219.1 | 141.3 | 152 |
| 2 х 1-1/4 | 60.3 | 42.2 | 76 | 8X4 | 219.1 | 114.3 | 152 |
| 2х1 | 60.3 | 33.4 | 76 | 8х3-1/2 | 219.1 | 101.6 | 152 |
| 2х3/4 | 60.3 | 26.7 | 76 | 10 х 8 | 273.0 | 219.1 | 178 |
| 2-1/2X2 | 73.0 | 60.3 | 89 | 10 x 6 | 273.0 | 168.3 | 178 |
| 2-1/2X1-1/2 | 73.0 | 48.3 | 89 | 10х5 | 273.0 | 141.3 | 178 |
| 2-1/2X1-1/4 | 73.0 | 42.2 | 89 | 10 x 4 | 273.0 | 114.3 | 178 |
| 2-1/2 х 1 | 73.0 | 33.4 | 89 | 12 x 10 | 323.8 | 273.0 | 203 |
| 3 х 2-1/2 | 88.9 | 73.0 | 89 | 12 x 8 | 323.8 | 219.1 | 203 |
| 3х2 | 88.9 | 60.3 | 89 | 12х6 | 323.8 | 168.3 | 203 |
| 3 x 1-1/2 | 88.9 | 48.3 | 89 | 12х5 | 323.8 | 141.3 | 203 |
| 3 x 1-1/4 | 88.9 | 42.2 | 89 | 14 x 12 | 355.6 | 323.8 | 330 |
| 3 1/2 x 3 | 101.6 | 88.9 | 102 | 14 х 10 | 355.6 | 273.0 | 330 |
| 3-1/2 х 2-1/2 | 101.6 | 73.0 | 102 | 14 х 8 | 355.6 | 219.1 | 330 |
| 3 1/2 х 2 | 101.6 | 60.3 | 102 | 14 х 6 | 355.6 | 168.3 | 330 |
| 3 1/2 х 1-1/2 | 101.6 | 48.3 | 102 | 16 x 14 | 406.4 | 355.6 | 356 |
| 3 1/2 х 1-1/4 | 101.6 | 42.2 | 102 | 16 x 12 | 406.4 | 323.8 | 356 |
| 4 x 3 1/2 | 114.3 | 101.6 | 102 | 16 x 10 | 406.4 | 273.0 | 356 |
| 4х3 | 114.3 | 88.9 | 102 | 16 x 8 | 406.4 | 219.1 | 356 |
| 4 х 2-1/2 | 114.3 | 73.0 | 102 | 18х16 | 457 | 406.4 | 381 |
| 4х2 | 114.3 | 60.3 | 102 | 18 x 14 | 457 | 355.6 | 381 |
| 4 x1-1/2 | 114.3 | 48.3 | 102 | 18 x 12 | 457 | 323.8 | 381 |
| 18 х 10 | 457 | 273.0 | 381 | ||||
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | С конца на конец, Х. | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | С конца на конец, Х. | ||
| Большой конец | Маленький конец | Большой конец | Маленький конец | ||||
| 20 х 18 | 508 | 457.0 | 508 | 36 х 34 | 914 | 864 | 610 |
| 20 х 16 | 508 | 406.4 | 508 | 36 х 32 | 914 | 813 | 610 |
| 20 x 14 | 508 | 355.6 | 508 | 36 х 30 | 914 | 762 | 610 |
| 20 x 12 | 508 | 323.8 | 508 | 36 х 26 | 914 | 660 | 610 |
| 36 х 24 | 914 | 610 | 610 | ||||
| 22 х 20 | 559 | 508.0 | 508 | ||||
| 22 х 18 | 559 | 457.0 | 508 | 38 х 36 | 965 | 914 | 610 |
| 22 х 16 | 559 | 406.4 | 508 | 38 х 34 | 965 | 864 | 610 |
| 22 х 14 | 559 | 355.4 | 508 | 38 х 32 | 965 | 813 | 610 |
| 38 х 30 | 965 | 762 | 610 | ||||
| 38 х 28 | 965 | 711 | 610 | ||||
| 24 х 22 | 610 | 559.0 | 508 | 38 х 26 | 965 | 660 | 610 |
| 24 х 20 | 610 | 508.0 | 508 | ||||
| 24 x 18 | 610 | 457.0 | 508 | 40 x 38 | 1 016 | 965 | 610 |
| 24 х 16 | 610 | 406.4 | 508 | 40 x 36 | 1 016 | 914 | 610 |
| 40 х 34 | 1 016 | 864 | 610 | ||||
| 26 х 24 | 660 | 610.0 | 610 | 40 х 32 | 1 016 | 813 | 610 |
| 26 х 22 | 660 | 559.0 | 610 | 40 х 30 | 1 016 | 762 | 610 |
| 26 х 20 | 660 | 508.0 | 610 | ||||
| 26 х 18 | 660 | 457.0 | 610 | 42 х 40 | 1 067 | 1 016 | 610 |
| 42 х 38 | 1 067 | 965 | 610 | ||||
| 28 х 26 | 711 | 660.0 | 610 | 42 x 36 | 1 067 | 914 | 610 |
| 28 х 24 | 711 | 610.0 | 610 | 42 х 34 | 1 067 | 864 | 610 |
| 28 х 20 | 711 | 508.0 | 610 | 42 х 32 | 1 067 | 813 | 610 |
| 28 х 18 | 711 | 457.0 | 610 | 42 х 30 | 1 067 | 762 | 610 |
| 30 х 28 | 762 | 711.0 | 610 | 44 х 42 | 1 118 | 1 067 | 610 |
| 30 х 26 | 762 | 660.0 | 610 | 44 х 40 | 1 118 | 1 016 | 610 |
| 30 х 24 | 762 | 610.0 | 610 | 44 х 38 | 1 118 | 965 | 610 |
| 30 х 20 | 762 | 508.0 | 610 | 44 х 36 | 1 118 | 914 | 610 |
| 32 х 30 | 813 | 762.0 | 610 | 46 х 44 | 1 168 | 1 118 | 711 |
| 32 х 28 | 813 | 711.0 | 610 | 46 х 42 | 1 168 | 1 067 | 711 |
| 32 x 26 | 813 | 660.0 | 610 | 46 х 40 | 1 168 | 1 016 | 711 |
| 32 х 24 | 813 | 610.0 | 610 | 46 х 38 | 1 168 | 965 | 711 |
| 34 x 32 | 864 | 813.0 | 610 | 48 х 46 | 1 219 | 1 168 | 711 |
| 34 х 30 | 864 | 762.0 | 610 | 48 х 44 | 1 219 | 1 118 | 711 |
| 34 x 26 | 864 | 660.0 | 610 | 48 х 42 | 1 219 | 1 067 | 711 |
| 34 x 24 | 864 | 610.0 | 610 | 48 х 40 | 1 219 | 1 016 | 711 |
Список толщины для трубопроводов ANSI B16.9
| НПС | Внешний диметр | Различные толщины с допустимыми значениями +12,5% | |||||||||
| Sch20 | Sch30 | ЗППП | Ш40 | Ш60 | XS | Sch80 | Шl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | —— | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | —— | —— | —— |
| 1/4 | 13. 7 | — | — | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | — | — | — |
| 3/8 | 17. 1 | — | — | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | — | — | — |
| 1/2 | 21. 3 | —— | —— | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | —— | —— | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | — | — | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | — | — | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | —— | —— | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | —— | —— | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | — | — | 5. 16 | 5. 16 | — | 7. 01 | 7.01 | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | — | — | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | —— | —— | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | —— | —— | —— |
| 4 | 114. 3 | —— | —— | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | — | — | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | — | — | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | — |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | —— |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | —— |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | — |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | — | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | — |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | —— |
| 26 | 660.4 | 12. 70 | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | — | 12. 70 | — | — | — | — |
| 38 | 965.2 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 40 | 1016. 0 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 46 | 1168.4 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 48 | 1219. 2 | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
Спецификация материала из углеродистой стали, которую мы можем предоставить
|
Уровень и Материал |
В | Мн | П | S | Кремний | Хром | Молибден | Никель | Медь | Прочие |
| WPBВ.,В,D,Е,F0.30 максимум | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 мин. | 0.40 максимум | 0.15 максимум | 0.40 максимум | 0.40 максимум | Ванадий 0,08 максимум | |
| WPCВ,D,Е,F0.35 максимум | 0.29 ¢1.06 | 0.05 | 0.058 | 0.10 мин. | 0.40 максимум | 0.15 максимум | 0.40 максимум | 0.40 максимум | Ванадий 0,08 максимум | |
| WP1 | 0.28 максимум | 0.30-0.90 | 0.045 | 0.045 | 0.10-0.50 | . . . | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP12 CL1, | 0.05 ‰0.20 | 0.30-0.80 | 0.045 | 0.045 | 0.60 максимум | 0.80 ¢1.25 | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP12 CL2 | - Что? | |||||||||
| WP11 CL1 | 0.05 ‰0.15 | 0.30-0.60 | 0.03 | 0.03 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP11 CL2, | 0.05 ‰0.20 | 0.30-0.80 | 0.04 | 0.04 | 0.50 ¢1.00 | 1.00 ¢1.50 | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP11 CL3 | - Что? | |||||||||
| WP22 CL1, | 0.05 ‰0.15 | 0.30-0.60 | 0.04 | 0.04 | 0.50 максимум | 1.90 ¢2.60 | 0.87 ≈ 1.13. . . . . . | . . . | ||
| WP22 CL3 | - Что? | |||||||||
| WP5 CL1, | 0.15 максимум | 0.30-0.60 | 0.04 | 0.03 | 0.50 максимум | 4.06.0 | 0.44 ≈ 0.65. . . . . . | . . . | ||
| WP5 CL3 | - Что? | |||||||||
| WP9 CL1, | 0.15 максимум | 0.30-0.60 | 0.03 | 0.03 | 1.00 максимум | 8.0 ¢10.0 | 0.90 ≈ 1.10. . . . . . | . . . | ||
| WP9 CL3 WPR | ||||||||||
| 0.20 максимум | 0.40 ¢1.06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ¢2.24 | 0.75 ¢1.25 | . . . | |
| WP91 | 0.08 ‰0.12 | 0.30-0.60 | 0.02 | 0.01 | 0.20-0.50 | 8.0995 | 0.85 ¢1.05 | 0.40 максимум | . . . | Ванадий 0,18 ‰ 0.25 |
| Колумбий 0,06 ‰ 0.10 | ||||||||||
|
Азот 0.03 ¢0.07 |
||||||||||
|
Алюминий 0.04 максимум |
||||||||||
| WP911 | 0.09 ‰0.13 | 0.30-0.60 | 0.02 | 0.01 | 0.10-0.50 | 8.59.5 | 0.90 ¢1.10 | 0.40 максимум | . . . | Ванадий 0,18 ‰ 0.25 |
| Колумбий 0,060 ‰ 0.10 | ||||||||||
|
Азот 0.04 ‰0.09 |
||||||||||
|
Алюминий 0.04 максимум |
||||||||||
|
Бор 0.0003 ¢ 0.006 |
||||||||||
|
Вольфрам 0.90 ¢1.10 |
||||||||||
A Если фитинги сварные, то вышеуказанный знак класса и маркировки дополняется буквой W.
B Фитинги, изготовленные из стержня или пластины, могут содержать 0,35 максимум углерода.
C Фитинги, изготовленные из кованых изделий, могут содержать 0,35 максимум углерода и 0,35 максимум кремния без минимального содержания.
D За каждое уменьшение на 0,01 % ниже установленного максимального углеродного содержания допускается увеличение марганца на 0,06 % выше установленного максимального содержания до 1,35%.
E Сумма меди, никеля, хрома и молибдена не должна превышать 1,00%.
F Сумма хрома и молибдена не должна превышать 0,32%.
Требования к прочности
| WPC, | WP11 CL1, | WP11 CL3, | |||||||
| Знак класса и маркировки | WPB | WP11 CL2, | WP1 | WP22 CL1, | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| Прочность на тягу, диапазон ksi [MPa] | 60 ‰ 85 | 70 ‰ 95 | 55 ¢ 80 | 60 ‰ 85 | 63 ¢ 88 | 75 ¢ 100 | 85 ‰ 110 | 90 ‰ 120 | 60 ‰ 85 |
| [415 ₹585] | [485?? 655] | [380?? 550] | [415 ₹585] | [435?? 605] | [520690] | [585 ¢ 760] | [620?? 840] | [415 ₹585] | |
| Прочность нагрузки, мин, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0,2% смещения или 0,5% расширения-подгрузки) |
|||||||||
Процесс производства
Процесс контроля качества трубных фитингов
Справочные стандарты
Спецификация ASME B16.9 для сварных фитингов на задней панели
Спецификация ASME B16.9 предназначена для сварных фитингов, применяемых в трубопроводах промышленного строительства.
Стандартная область применения
Стандарт включает в себя спецификации NPS 1/2 до NPS 48 (DN15-DN1200) фабрично изготовленных кованых сварных трубных фитингов, общие габариты, допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые допустимые
Специальные фитинги
Специальные фитинги здесь относятся к специальным размерам, формам и допущениям, согласованным между покупателем и производителем.
Изготовленные фитинги
Изготовленные боковые части и другие фитинги с помощью сварки по окружности или пересечения считаются трубопроводными.
Единицы в соответствии с ASME B16.9 указываются как в SI (метрических), так и в обычных единицах США.
Справочные стандарты
Нецелесообразно определять конкретное издание каждого стандарта и спецификации в отдельных ссылках.Продукт, изготовленный в соответствии с предыдущим изданием упомянутых стандартов и во всех других отношениях соответствующий настоящему стандарту, будет считаться соответствующим..
ASME B16.5: Фланцы труб и фитинги с фланцами: NPS 1 ¢2 через NPS 24 метрический стандарт / дюйм
ASME B16.25: для концов заднего сварки
ASME B31: Кодекс трубопроводов под давлением
ASME B31.3Процессовые трубопроводы
ASME B36.10M, Сварные и бесшовные трубы из кованой стали
ASME B36.19M, трубы из нержавеющей стали
Код ASME для котлов и сосудов под давлением
ASTM A234/A234M-17, Спецификация для трубопроводной фитинга из кованой углеродистой стали и сплавной стали для обслуживания при средней и высокой температуре
ASTM A403/A403M-16, Спецификация для кованых аустенитных трубных фитингов из нержавеющей стали
ASTM A420/A420M-16, Спецификация для трубопроводов из кованой углеродистой стали и сплавной стали для низкотемпературной службы
ASTM A815/A815M-14e1, Спецификация для фреритных, ферритных/аустенитных и мартенситных трубных фитингов из нержавеющей стали
ASTM A960/A960M-16a, Спецификация общих требований к фитингам труб из кованой стали
ASTM E29-13, Практика использования значимых цифр в данных испытаний для определения соответствия спецификациям
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Для других материалов металлов (алюминия, титана, никеля и сплавов).
Часто задаваемые вопросы/ Вопросы и ответы клиентов
Вопрос: Заказчик попросил фитинги для сварки в A105:
О: Наиболее распространенным материалом для сварки на заднице из углеродной стали является A234WPB. Он эквивалентен фланцам A105, однако нет такого устройства, как A105 или A106.Фитинги A234WPB изготовлены из A106GR.B трубы. A105 является материалом из Бар кованых быть фитинги высокого давления или фланца
Вопрос: Заказчик просит нормализованные фитинги для сварки задницами:
Ответ: Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.Производители нормализуют свои сварные фитинги с задницей считалось, что нормализованный процесс термической обработки был сделанОсобенно для локтей и зубов Заказчик, нуждающийся в "нормализованных" фитингах для сварки задницами, должен запросить фитинги WPL6, которые обладают высокой производительностью и нормализуются в качестве стандартной процедуры.
Вопрос: Заказчик забыл упомянуть сварные или бесшовные сварные устройства:
Ответ: фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.Бесшовные трубные фитинги НЕ распространены в размерах больше 12Сварные трубные фитинги изготавливаются из сварной углеродной стали или нержавеющей стали.
: Что такое 3R или 3D локтевая труба?
Ответ: Во-первых, термины 3R или 3D используются синонимично. 3R локоть заднего сварки имеет радиус изгиба, который в 3 раза больше номинального размера трубы.
Наша служба
1Техническая поддержка
2Контроль качества сырья.
3Проверка во время производства.
4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест
5. Отчет о каждой поставке
4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU
5Гибкие способы оплаты: LC. TT. DP
6. Настраиваемый пакет включает логотип. Размеры кейсов.
718 месяцев гарантия качества.
9Бесплатная замена воздушным транспортом при обнаружении ошибки
10. 24 часа для отзывов на ваши вопросы
Порекомендованные продукты
