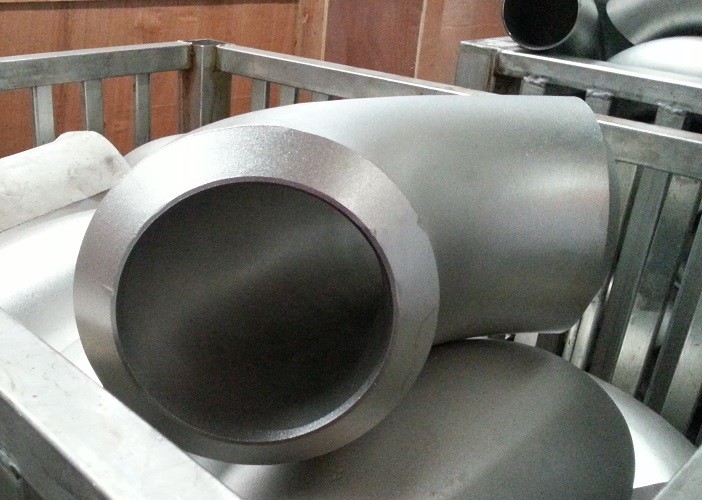

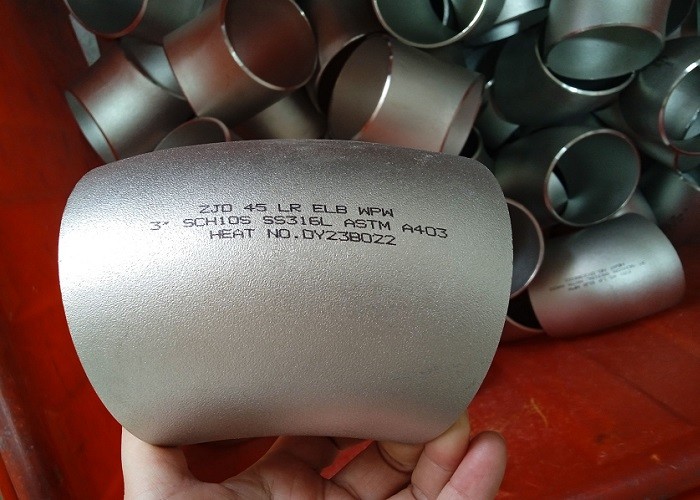

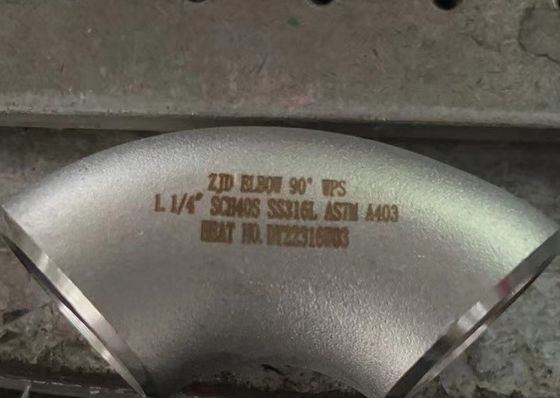

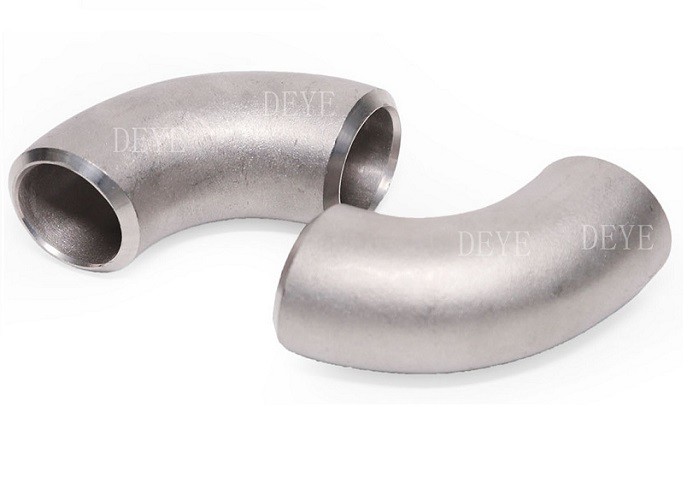

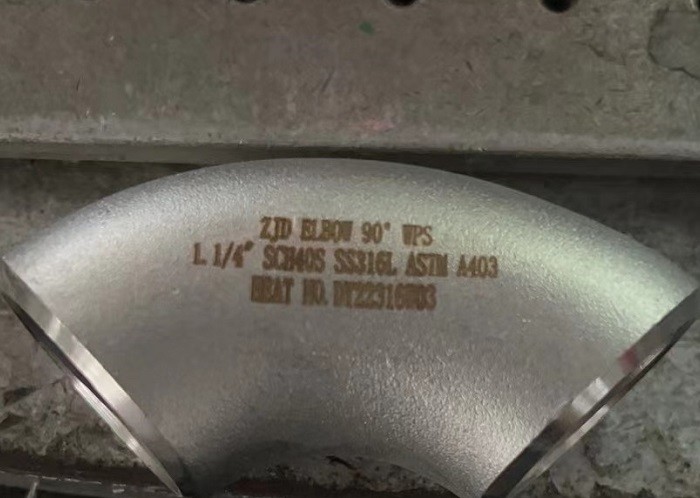

UNS31803 Дуплексные трубные фитинги из нержавеющей стали для химических и морских вод
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001: 2015 |
| Номер модели | PF-EL-S-01 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD 2-100 dollars for SS36L Elbow |
| Упаковывая детали | Фанерные деревянные ящики, поддоны, коробки |
| Время доставки | 10 рабочих дней |
| Поставка способности | 25 тонн на один месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | В случае, если в соответствии с настоящим пунктом не применяется, то в случае, если в соответствии с | Соединение | Заваренный BW с задницей |
|---|---|---|---|
| Толщина | Ш5s, Ш10s, Ш40s, Ш80s, Ш160s, хs, хxs | Поверхность | Огурцы, польские |
| Выделить | UNS31803 фитинги для двойных труб,Фитинги для химических двойных труб,ш160s фитинги из двойной стали |
||
Характер продукции
стальные трубы локти:Такие трубные фитинги используются для изменения направления потока.90-градусный локоть в основном используется для подключения шлангов к насосам для воды, клапаны и канализации на палубе, в то время как 45 градусов локоть в основном используется в водоснабжении объектов, электронных и химических промышленных трубопроводов сетей, пищевых продуктов, кондиционирования воздуха трубопроводов,садоводство, сельское хозяйство и солнечная энергия.
Информация/спецификация продукции:
| Наименование продукции | Сварка задницей Нержавеющая сталь Бесшовные и сварные трубные фитинги |
| Виды |
LR локти, SR локт, 180 градусов возвращается, изгибы, уменьшающий дно, "Правый Ти, равный Ти, Y Ти" Редукторы, эксклюзивные редукторы Капсулы, конечники, |
| Размер | 1/2 дюйма - 72 дюйма |
| Толщина стены | Толщина SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN, SGP JIS |
| Стандартный | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN стандарт и т.д. | |
| Материал | Нержавеющая сталь304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Двойной SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Углеродистая стальA234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| СТ37.0СТ35.8СТ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| СТПG38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| Поверхность | Песочница, кислотное маринование, полированное |
Особенности/характеристики
• Задние сварные фитинги - это трубные фитинги, используемые для изменения пути трубопровода (коленки), уменьшения/увеличения размера отверстия трубопровода (уменьшители), разветвления (задние, перекрестные) или слепоты трубопровода (задние сварные колпачки)
• Фитинги для задних сварных конструкций доступны в различных формах (коленки, тезы, редукторы, кресты, крышки, концы ступней), материалах (углерод, высокодоходный углерод, низкий сплав, нержавеющая, дуплексные и никелевые сплавы),
и размеры (от 2 до 24 дюймов без швов или сварные, 26"-72" в сварных).
• Ключевыми спецификациями для фитингов из тупиковой сварки являются ASME B16.9 (фитинги из углерода и сплава) и MSS SP 43 (который интегрирует ASME B16.9 для фитингов из нержавеющей стали, дуплекса и никелевого сплава BW).
• фитинги для труб с зажимными отверстиями продаются как SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• Сварные фитинги из нержавеющей стали более распространены из-за экономического преимущества.
• Общим материалом для фитингов сварки с зажимами являются A234 WPB, высокопроизводительная углеродистая сталь, нержавеющая сталь 304 и 316 и никелевые сплавы.
• Сварные трубные фитинги из углеродистой и нержавеющей стали являются соединительными компонентами, которые позволяют устанавливать клапаны, трубы и оборудование в трубопроводную систему.
Технологии/ Технические таблицы данных
Список толщины для трубопроводов ANSI B16.9
Единица: мм
|
Проводка Размер DN (в) |
Внешний диметр | Нормальная толщина стенки | |||||||||||||||
| Ш5s | Sch10S | Sch20 | Sch30 | Ш40s | ЗППП | Ш40 | Ш60 | Ш80 | XS | Sch80 | Sch100 | Шl20 | Шl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | 1. 24 | —— | —— | 1. 73 | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | 2. 41 | —— | —— | —— | —— | —— |
| 1/4 | 13. 7 | — | 1. 65 | — | — | 2. 24 | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | 3. 02 | — | — | — | — | — |
| 3/8 | 17. 1 | — | 1. 65 | — | — | 2. 31 | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | 3. 20 | — | — | — | — | — |
| 1/2 | 21. 3 | 1.65 | 2. 11 | —— | —— | 2. 77 | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | 3. 73 | —— | —— | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | —— | —— | 2. 87 | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | 3. 91 | —— | —— | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | — | — | 3. 38 | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | 4. 55 | — | — | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | — | — | 3. 56 | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | 4. 85 | — | — | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | —— | —— | 3. 68 | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | 5. 08 | —— | —— | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | —— | —— | 3. 91 | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | 5. 54 | —— | —— | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | — | — | 5. 16 | 5. 16 | 5. 16 | — | 7. 01 | 7. 01 | 7.01 | — | — | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | — | — | 5. 49 | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | 7. 62 | — | — | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | —— | —— | 5. 74 | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | 8. 08 | —— | —— | —— | —— | —— |
| 4 | 114. 3 | 2. 11 | 3. 05 | —— | —— | 6. 02 | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | 8. 56 | —— | 11. 13 | —— | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | — | — | 6. 55 | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | 9. 53 | — | 12. 70 | — | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | — | — | 7. 11 | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | 10. 97 | — | 14. 27 | — | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 7. 92 | 9. 53 | — | 9. 53 | 11. 13 | 15. 09 | — | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | — |
| 16 | 406. 4 | 4. 19 | 4. 78 | 7. 92 | 9. 53 | —— | 9. 53 | 12. 70 | 16. 66 | —— | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | —— |
| 18 | 457. 2 | 4. 19 | 4. 78 | 7. 92 | 11. 13 | —— | 9. 53 | 14. 27 | 19. 05 | —— | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | —— |
| 20 | 508. 0 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | — | 9. 53 | 15. 09 | 20. 62 | — | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | — |
| 22 | 558. 8 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | — | 9. 53 | — | 22. 23 | — | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 | — |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | —— | 9. 53 | 17. 48 | 24. 61 | —— | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | —— |
| 26 | 660.4 | —— | —— | 12. 70 | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 28 | 711.2 | — | — | 12. 70 | 15. 88 | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — | — |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — | — |
| 32 | 812. 8 | —— | —— | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 34 | 863. 6 | —— | —— | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 36 | 914. 4 | — | — | 12. 70 | 15. 88 | — | 9. 53 | 17. 48 | — | — | 12. 70 | — | — | — | — | — | — |
| 38 | 965.2 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — | — |
| 40 | 1016. 0 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — | — |
| 46 | 1168.4 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — | — |
| 48 | 1219. 2 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — | — |
Таблица 1 Размеры локтей длинного радиуса
ОБЩЕЕ НАПРИМЕЧАНИЕ: Все размеры указаны в миллиметрах.
| Нормальный размер трубы (NPS) | Внешний диаметр на бевеле | 90-градусные локти, А | 45-градусные локти, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016!0 | 1 524 | 632 |
| 42 | - 1067 человек.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 1219!0 | 1 829 | 759 |
Таблица 2 Размеры уменьшающего локтя длинного радиуса
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | Центр до конца, А. | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | Центр до конца, А. | ||
| Большой конец | Маленький конец | Большой конец | Маленький конец | ||||
| 2 x 1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 х 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10х5 | 273.0 | 141.3 | 381 |
| 2-1/2 х 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2 1/2х 1 1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2 1/2 х 1-1/4" | 73.0 | 42.2 | 95 | 12х6 | 323.8 | 168.3 | 457 |
| 3 х 2-1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3х2" | 88.9 | 60.3 | 114 | 14 х 10 | 355.6 | 273.0 | 533 |
| 3 х 1-1/2" | 88.9 | 48.3 | 114 | 14 х 8 | 355.6 | 219.1 | 533 |
| 3-1/2х 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3 1/2 х 2 1/2 " | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3 1/2 х 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 х 3 1/2" | 114.3 | 101.6 | 152 | 18х16 | 457.0 | 406.4 | 686 |
| 4х3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 х 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4х2" | 114.3 | 60.3 | 152 | 18 х 10 | 457.0 | 273.0 | 686 |
| 5х4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5х3 1/2" | 141.3 | 101.6 | 190 | 20 х 16 | 508.0 | 406.4 | 762 |
| 5х3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5х2 1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6х5" | 168.3 | 141.3 | 229 | ||||
| 6х4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6х3 1/2" | 168.3 | 101.6 | 229 | 24 х 20 | 610.0 | 508.0 | 914 |
| 6х3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 х 16 | 610.0 | 406.4 | 914 | ||||
| 8х6" | 219.1 | 168.3 | 305 | 24 х 14 | 610.0 | 355.6 | 914 |
| 8х5" | 219.1 | 141.3 | 305 | 24 х 12 | 610.0 | 323.8 | 914 |
| 8х4" | 219.1 | 114.3 | 305 | • •• | • - • | •. • | Я не знаю. |
Таблица 3 Размеры длинного радиуса возвращает Таблица 4 Размеры локтей с коротким радиусом
| Номинальный размер трубы NPS | Внешний диаметр на бевеле | Центр-центр | Встреча лицом к лицу | Номинальный размер трубы | Внешний диаметр на бевеле | Центр-к-концу, |
| К | (NPS) | А. | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Таблица 5 Размеры короткого радиуса 180 градусов возвращает Таблица 6 Размеры 3D локт
| Номинальный размер трубы | Внешний диаметр | Центр-центр | Встреча лицом к лицу | Размер трубы | Внешний диаметр | 90-градусные локти | 45-градусные локти |
| (NPS) | 0 | К | (NPS) | в Бевеле | А. | В. | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2 дюйма | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3 1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| ОБЩИЕ НОТЫ:Все размеры в миллиметрах. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 год | 821 | ||||
| 28 | 7 часов.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016!0 | 3 048 | 1 264 | ||||
| 42 | - 1067 человек.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 168.0 | 3 505 | 1 453 | ||||
| 48 | 1219!0 | 3 658 | 1 516 | ||||
Процесс производства
1. сырье Прием и резка
2.Идентификация материала
3. локти, редукторы, крышки, концы труб, различные виды трубопроводов
4Процесс сварки материала (сварные локти)
5Тепловая обработка трубопроводов SS
6Взрыв и очистка.
7Проверка поверхности.
8После полировки
9. трубопроводы из нержавеющей стали
Применение/применение
Трубопровод жидкостей низкого и среднего давления, котлы, нефтегазовая и газовая промышленность, буровая промышленность, химическая промышленность, электроэнергетическая промышленность, судостроение, оборудование и трубопроводы для удобрений, конструкция,нефтехимические, фармацевтическая промышленность и т.д.
Часто задаваемые вопросы/ Вопросы и ответы клиентов
Q.:Заказчик просил фитинги для сварки на задней панели в A105:
А.: Наиболее распространенным материалом для сварки на заднице из углеродной стали является A234WPB. Он эквивалентен фланцам A105, однако нет такого устройства, как A105 или A106.Фитинги A234WPB изготовлены из A106GR.B трубы. A105 является материалом из Бар кованых быть фитинги высокого давления или фланца
Q.: Заказчики требуют нормализованные фитинги для сварки задницами:
А:Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.
Однако, не существует такого понятия, как A234WPBN. Производители нормализуют свои фитинги сварки задницы считалось, что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов
Заказчику, нуждающемуся в "нормализированных" фитингах для сварки на заднице, следует запросить фитинги WPL6, которые имеют высокую производительность и нормализуются в качестве стандартной процедуры.
Вопрос:Клиент забыл упомянуть график труб:
А:Фитинги для заднего сварки продаются по размерам труб, но схема труб должна быть указана таким образом, чтобы соответствовать идентификатору фитинга идентификатору трубы.Мы предположим, что требуется стандартная стена..
Вопрос:Заказчик забыл упомянуть сварную или бесшовную сварку на заднице:
А:Фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.
Бесшовные трубные фитинги НЕ распространены в размерах больше 12 ′′. Сварные трубные фитинги изготавливаются из сварной углеродной стали или нержавеющей стали.Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.
Вопрос:Что означает короткий радиус (SR) или длинный радиус (LR)?
А:Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относятся к углу изгиба для натяжки задней части, чтобы изменить направление потока.
Длинный радиус локтя (LR 90 Elbow или LR 45 Elbow) будет иметь изгиб трубы, который будет в 1,5 раза больше размеров трубы.
Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, поэтому 6 ′′ SR 45 имеет радиус изгиба, который составляет 6 ′′ номинального размера трубы.
Вопрос:Что такое 3R или 3D локтевая труба?
А:Во-первых, термины 3R или 3D используются как синонимические.
Наша служба
1Техническая поддержка
2Контроль качества сырья.
3Проверка во время производства.
4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест
5. Отчет о каждой поставке
4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU
5Гибкие способы оплаты: LC. TT. DP
6- Пакет включает логотип, размер чехла.
718 месяцев гарантии качества.
9Бесплатная замена воздушным транспортом при обнаружении ошибки
10. 24 часа для отзывов на ваши вопросы
Порекомендованные продукты
