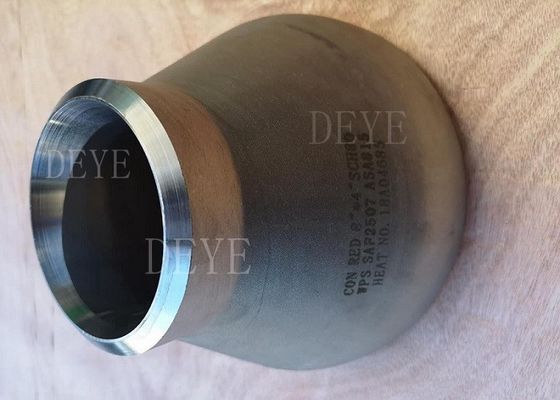

Фитинги для труб из двойной нержавеющей стали UNS31803 32750 для критических условий коррозии
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001: 2015 |
| Номер модели | PF-EL-S-01 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD 2-100 dollars for SS36L Elbow |
| Упаковывая детали | Фанерные деревянные ящики, поддоны, коробки |
| Время доставки | 10 рабочих дней |
| Поставка способности | 25 тонн на один месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | В случае, если в соответствии с настоящим пунктом не применяется, то в случае, если в соответствии с | Соединение | Заваренный BW с задницей |
|---|---|---|---|
| Толщина | Ш5s, Ш10s, Ш40s, Ш80s, Ш160s, хs, хxs | Поверхность | Огурцы, польские |
| Выделить | Двухшпиндельные штуцеры трубы нержавеющей стали,Фитинги для труб из нержавеющей стали UNS31803,32750 Фитинги для двойных стальных труб |
||
Характер продукции

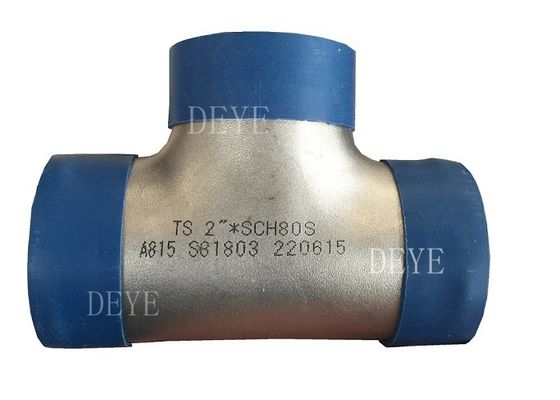

из нержавеющей стали прямой Tee,Этот Т-образный трубный фитинг, используемый в системе водопроводного отвода, имеет один вход и два выхода, расположенных под углом 90 градусов к главной трубе.Этот вид фитинга используется для соединения двух труб и сделать их направление потока как одинЕсли все три стороны этой фитинга одинаковых размеров, это называется равным tee, в противном случае неравномерный tee.
Информация/спецификация продукции:
| Наименование продукции | Дуплексные SS SDSS Заваривание на заднице Нержавеющая сталь Бесшовные и сварные трубные фитинги |
| Виды |

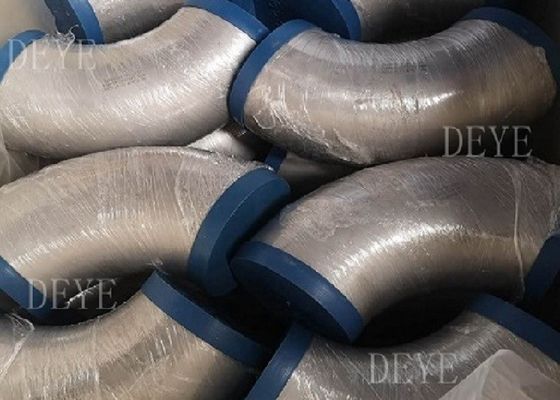

LR локти, SR локт, 180° Возвращение, изгибы, уменьшение локтевой линии, 22,5° локт, 45° локт Прямая, равная, уменьшающая, и т.д. Редукторы концентрические, эксцентрические Крышки, конец коленки. |
| Размер | 1/2 дюйма - 72 дюйма |
| Толщина стены |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 Толщина JIS SCH160S,XXS, DIN, SGP |
| Стандартный | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN стандарт и т.д. | |
| Материал | Нержавеющая сталь304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Двойной SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Углеродистая сталь A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| СТ37.0СТ35.8СТ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49 | |
| Поверхность | Песочница, кислотное маринование, полированное |
Химический анализ материалов и механические свойства
Сталь, которая устойчива к слабым коррозионным средам, таким как воздух, пар, вода, или имеет устойчивость к ржавчине, называется нержавеющей сталью.;А сталь, которая устойчива к коррозии химической среды (например, кислоты, щелочи, соли и т. д.), называется кислотоустойчивой сталью.
Наиболее часто используемый материал - SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
Подробная спецификация материала Duplex ss ниже:

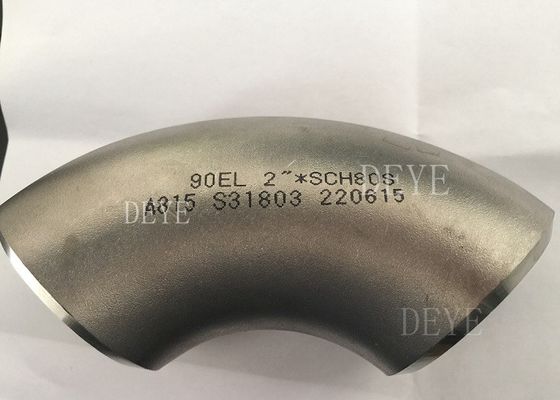

SAF2205 (UNS31803)
Химический состав в %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | КР | Ни. | Мо | Ку | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Механические характеристики
| Испытательные предметы | Температурный тест. | Производительность | Стандартные данные |
| Прочность на растяжение | Температура комнаты. | Сила выброса s≥ | 450 МПа |
| Прочность на тягу h ≥ | 620 МПа | ||
| Удлинение % > | 25 | ||
| Уменьшение площади=> | / | ||
| Значение воздействия KV ((J) | Температура комнаты. | Боковые | / |
| Твердость Бринелла | Температура комнаты. | ≤ | 290 |
| Твердость Роквелла | Температура комнаты. | ≥ | / |

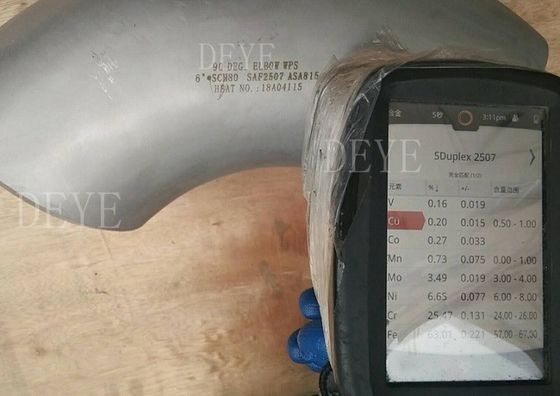

SAF2507 ((UNS32750)
Химический состав в %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | КР | Ни. | Мо | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Механические характеристики
| Испытательные предметы | Температурный тест. | Производительность | Стандартные данные | |
| Стяжность | Температура комнаты. | Сила урожая | Ø≤55 Rm≥ | 550 МПа |
| Ø > 55 Rm≥ | 515 МПа | |||
| Прочность на растяжение | Ø≤55 R0,002 ≥ | 800 МПа | ||
| Ø > 55 R0,002≥ | 760 МПа | |||
| Удлинение A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Твердость Бринеля HB | Температура комнаты. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Технологии/ Технические таблицы данных
Список толщины для трубопроводов ANSI B16.9
Единица: мм
|
Нормальная труба Размер DN (в) |
На улице Диметр D |
Нормальная толщина стенки | ||||||||||
| Ш5s | Sch10S | Ш40s | ЗППП | Ш40 | Ш80 | XS | Шl20 | Шl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | 1. 24 | 1. 73 | 1. 73 | 1. 73 | 2. 41 | 2. 41 | —— | —— | —— | —— |
| 1/4 | 13. 7 | — | 1. 65 | 2. 24 | 2. 24 | 2. 24 | 3. 02 | 3. 02 | — | — | — | — |
| 3/8 | 17. 1 | — | 1. 65 | 2. 31 | 2. 31 | 2. 31 | 3. 20 | 3. 20 | — | — | — | — |
| 1/2 | 21. 3 | 1.65 | 2. 11 | 2. 77 | 2. 77 | 2. 77 | 3. 73 | 3. 73 | —— | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | 2. 87 | 2. 87 | 2. 87 | 3. 91 | 3. 91 | —— | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | 3. 38 | 3. 38 | 3. 38 | 4. 55 | 4. 55 | — | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | 3. 56 | 3. 56 | 3. 56 | 4. 85 | 4. 85 | — | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | 3. 68 | 3. 68 | 3. 68 | 5. 08 | 5. 08 | —— | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | 3. 91 | 3. 91 | 3. 91 | 5. 54 | 5. 54 | —— | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | 5. 16 | 5. 16 | 5. 16 | 7. 01 | 7. 01 | — | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | 5. 49 | 5. 49 | 5. 49 | 7. 62 | 7. 62 | — | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | 5. 74 | 5. 74 | 5. 74 | 8. 08 | 8. 08 | —— | —— | —— | —— |
| 4 | 114. 3 | 2. 11 | 3. 05 | 6. 02 | 6.02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | —— | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | 6. 55 | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | — | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | 7. 11 | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | — | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 8. 18 | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 9. 53 | 9. 53 | 10. 31 | 12. 70 | 12. 70 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | — | 9. 53 | 11. 13 | — | 12. 70 | 27. 79 | 31. 75 | 35. 71 | — |
| 16 | 406. 4 | 4. 19 | 4. 78 | —— | 9. 53 | 12. 70 | —— | 12. 70 | 30. 96 | 36. 53 | 40. 49 | —— |
| 18 | 457. 2 | 4. 19 | 4. 78 | —— | 9. 53 | 14. 27 | —— | 12. 70 | 34. 96 | 39. 67 | 45. 24 | —— |
| 20 | 508. 0 | 4. 78 | 5. 54 | — | 9. 53 | 15. 09 | — | 12. 70 | 38. 10 | 44. 45 | 50. 01 | — |
| 22 | 558. 8 | 4. 78 | 5. 54 | — | 9. 53 | — | — | 12. 70 | 41. 28 | 47. 63 | 53. 98 | — |
| 24 | 609. 6 | 5. 54 | 6. 35 | —— | 9. 53 | 17. 48 | —— | 12. 70 | 46. 02 | 52. 37 | 59. 54 | —— |
| 26 | 660.4 | —— | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 28 | 711.2 | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 30 | 762. 0 | 6. 35 | 7. 92 | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 32 | 812. 8 | —— | —— | —— | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 34 | 863. 6 | —— | —— | —— | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 36 | 914. 4 | — | — | — | 9. 53 | 17. 48 | — | 12. 70 | — | — | — | — |
| 38 | 965.2 | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 40 | 1016. 0 | —— | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 46 | 1168.4 | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 48 | 1219. 2 | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — |
Таблица 1 Размеры стойки и креста
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | От центра до конца | |
| Беги, С. | Выпуск, M [Примечания 1 и 2] | ||
| 1/2 ′′ | 21.3 | 25 | 25 |
| 3/4 ′′ | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 1-1/4 | 42.2 | 48 | 48 |
| 1-1/2 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 2-1/2 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 3-1/2 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016!0 | 749 | 749 |
| 42 | - 1067 человек.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | 1219!0 | 889 | 838 |
Таблица 2 Размеры сокращения выпускных пунктов и сокращения пересечений выпускных пунктов
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | От центра до конца | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | От центра до конца | ||||
| Беги, С. | Выпуск, M [Примечание (1) ] | Беги, С. | Выпуск, M [Примечание (1) ] | ||||||
| Беги. | Выпуск | Беги. | Выпуск | ||||||
| 1/2 х 1/2 х 3/8 | 21.3 | 17.3 | 25 | 25 | 4 х 4 х 3 1/2. | 114.3 | 101.6 | 105 | 102 |
| 1/2 х1/2 х1/4 | 21.3 | 13.7 | 25 | 25 | 4х4х3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 х 3/4 х 1/2 | 26.7 | 21.3 | 29 | 29 | 4 х 4 х 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 х 3/4 х 3/8 | 26.7 | 17.3 | 29 | 29 | 4х4х2 | 114.3 | 60.3 | 105 | 89 |
| 1 х 1 х 3/4 | 33.4 | 26.7 | 38 | 38 | 4 х 4 х 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 х 1 х 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 х 1-1/4 х 1 | 42.2 | 33.4 | 48 | 48 | 5 х 5 х 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 х 1-1/4 х 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 х 1-1/4 х 1/2 | 42.2 | 21.3 | 48 | 48 | 5 х 5 х 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 х 1-1/2 х 1 | 48.3 | 33.4 | 57 | 57 | 6х6х4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 х1-1/2 х3/4 | 48.3 | 26.7 | 57 | 57 | 6 х 6 х 3 1/2. | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 х 1-1/2 х 1/2 | 48.3 | 21.3 | 57 | 57 | 6х6х3 | 168.3 | 88.9 | 143 | 124 |
| 6 х 6 х 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 х 2 х 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 х 2 х 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8х8х6 | 219.1 | 168.3 | 178 | 168 |
| 2 х 2 х 1 | 60.3 | 33.4 | 64 | 51 | 8х8х5 | 219.1 | 141.3 | 178 | 162 |
| 2х2х3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 х 8 х 3 1/2. | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 х 2-1/2 х 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 х 2-1/2 х 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10х10х8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 х 2-1/2 х 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10х10х6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 х 2-1/2 х 1 | 73.0 | 33.4 | 76 | 57 | 10х10х5 | 273.0 | 141.3 | 216 | 191 |
| 10х10х4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 х 3 х 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12х12х10 | 323.8 | 273.0 | 254 | 241 |
| 3х3х2 | 88.9 | 60.3 | 86 | 76 | 12х12х8 | 323.8 | 219.1 | 254 | 229 |
| 3 х 3 х 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 х 12 х 6 | 323.8 | 168.3 | 254 | 219 |
| 3х3х1-1/4 | 88.9 | 42.2 | 86 | 70 | 12х12х5 | 323.8 | 141.3 | 254 | 216 |
| 3 1/2 х 3 1/2 х 3 | 101.6 | 88.9 | 95 | 92 | 14 х 14 х 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 х 3-1/2 х 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 х 14 х 10 | 355.6 | 273.0 | 279 | 257 |
| 3 1/2 х 3 1/2 х 2 | 101.6 | 60.3 | 95 | 83 | 14 х 14 х 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 х 3-1/2 х 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 х 14 х 6 | 355.6 | 168.3 | 279 | 238 |
| Размер (NPS) | Внешний диаметр на бевеле | От центра до конца | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | От центра до конца | ||||
| Беги. | Выпуск | Беги, С. | Выпуск, M [Примечание (1) ] | Беги. | Выпуск | Беги, С. | Выпуск, M [Примечание (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 х 28 х 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 х 28 х 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 х 28 х 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 х 28 х 20 | 711 | 508.0 | 521 | 483 |
| 16х6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 х 28 х 18 | 711 | 457.0 | 521 | 470 | |||||
| 18х16 | 457.0 | 406.4 | 343 | 330 | 28 х 28 х 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 х 28 х 14 | 711 | 355.6 | 521 | 457 |
| 18 х 12 | 457.0 | 323.8 | 343 | 321 | 28 х 28 х 12 | 711 | 323.8 | 521 | 448 |
| 18 х 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 х 8 | 457.0 | 219.1 | 343 | 298 | 30 х 30 х 28 | 762 | 711.0 | 559 | 546 |
| 30 х 30 х 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 х 18 | 508.0 | 457.0 | 381 | 368 | 30 х 30 х 24 | 762 | 610.0 | 559 | 533 |
| 20 х 16 | 508.0 | 406.4 | 381 | 356 | 30 х 30 х 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 х 30 х 20 | 762 | 508.0 | 559 | 508 |
| 20 х 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 х 10 | 508.0 | 273.0 | 381 | 333 | 30 х 30 х 18 | 762 | 457.0 | 559 | 495 |
| 20 х 8 | 508.0 | 219.1 | 381 | 324 | 30 х 30 х 16 | 762 | 406.4 | 559 | 483 |
| 30 х 30 х 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 х 20 | 559.0 | 508.0 | 419 | 406 | 30 х 30 х 12 | 762 | 323.8 | 559 | 473 |
| 22 х 18 | 559.0 | 457.0 | 419 | 394 | 30 х 30 х 10 | 762 | 273.0 | 559 | 460 |
| 22 х 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 х 14 | 559.0 | 355.6 | 419 | 381 | 32 х 32 х 30 | 813 | 762.0 | 597 | 584 |
| 22 х 12 | 559.0 | 323.8 | 419 | 371 | 32 х 32 х 28 | 813 | 711.0 | 597 | 572 |
| 22 х 10 | 559.0 | 273.0 | 419 | 359 | 32 х 32 х 26 | 813 | 660.0 | 597 | 572 |
| 32 х 32 х 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 х 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 х 20 | 610.0 | 508.0 | 432 | 432 | 32 х 32 х 22 | 813 | 559.0 | 597 | 546 |
| 24 х 18 | 610.0 | 457.0 | 432 | 419 | 32 х 32 х 20 | 813 | 508.0 | 597 | 533 |
| 32 х 32 х 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 х 16 | 610.0 | 406.4 | 432 | 406 | 32 х 32 х 16 | 813 | 406.4 | 597 | 508 |
| 24 х 14 | 610.0 | 355.6 | 432 | 406 | 32 х 32 х 14 | 813 | 355.6 | 597 | 508 |
| 24 х 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 х 10 | 610.0 | 273.0 | 432 | 384 | 34 х 34 х 32 | 864 | 813.0 | 635 | 622 |
| 34 х 34 х 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 х 24 | 660.0 | 610.0 | 495 | 483 | 34 х 34 х 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 х 34 х 26 | 864 | 660.0 | 635 | 597 |
| 26 х 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 х 34 х 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 х 34 х 22 | 864 | 559.0 | 635 | 572 |
| 26 х 16 | 660.0 | 406.4 | 495 | 432 | 34 х 34 х 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 х 34 х 18 | 864 | 457.0 | 635 | 546 |
| 26 х 12 | 660.0 | 323.8 | 495 | 422 | 34 х 34 х 16 | 864 | 406.4 | 635 | 533 |
Процесс производства
1. сырье Прием и резка
2.Идентификация материала
3. локти, редукторы, крышки, концы труб, различные виды трубопроводов
4Процесс сварки материала (сварные локти)
5Тепловая обработка трубопроводов SS
6Взрыв и очистка.
7Проверка поверхности.
8После полировки
9. трубопроводы из нержавеющей стали
Применение/применение
Трубопровод жидкостей низкого и среднего давления, котлы, нефтегазовая и газовая промышленность, буровая промышленность, химическая промышленность, электроэнергетическая промышленность, судостроение, оборудование и трубопроводы для удобрений, конструкция,нефтехимические, фармацевтическая промышленность и т.д.
Стандартная ссылка
Изготовленные фитинги
Изготовленные боковые части и другие фитинги с помощью сварки по окружности или пересечения считаются трубопроводными.
Единицы в соответствии с ASME B16.9 указываются как в SI (метрических), так и в обычных единицах США.
Справочные стандарты
Нецелесообразно определять конкретное издание каждого стандарта и спецификации в отдельных ссылках.Продукт, изготовленный в соответствии с предыдущим изданием упомянутых стандартов и во всех других отношениях соответствующий настоящему стандарту, будет считаться соответствующим..
ASME B16.5: Фланцы труб и фитинги с фланцами: NPS 1 ¢2 через NPS 24 метрический стандарт / дюйм
ASME B16.25: для концов заднего сварки
ASME B31: Кодекс трубопроводов под давлением
ASME B31.3Процессовые трубопроводы
ASME B36.10M, Сварные и бесшовные трубы из кованой стали
ASME B36.19M, трубы из нержавеющей стали
Код ASME для котлов и сосудов под давлением
ASTM A234/A234M-17, Спецификация для трубопроводной фитинга из кованой углеродистой стали и сплавной стали для обслуживания при средней и высокой температуре
ASTM A403/A403M-16, Спецификация для кованых аустенитных трубных фитингов из нержавеющей стали
ASTM A420/A420M-16, Спецификация для трубопроводов из кованой углеродистой стали и сплавной стали для низкотемпературной службы
ASTM A815/A815M-14e1, Спецификация для фреритных, ферритных/аустенитных и мартенситных трубных фитингов из нержавеющей стали
ASTM A960/A960M-16a, Спецификация общих требований к фитингам труб из кованой стали
ASTM E29-13, Практика использования значимых цифр в данных испытаний для определения соответствия спецификациям
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: Для других материалов металлов (алюминия, титана, никеля и сплавов).
Часто задаваемые вопросы/ Вопросы и ответы клиентов
Q.:Заказчик просил фитинги для сварки на задней панели в A105:
А.: Наиболее распространенным материалом для сварки на заднице из углеродной стали является A234WPB. Он эквивалентен фланцам A105, однако нет такого устройства, как A105 или A106.Фитинги A234WPB изготовлены из A106GR.B трубы. A105 является материалом из Бар кованых быть фитинги высокого давления или фланца
Q.: Заказчики требуют нормализованные фитинги для сварки задницами:
А:Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.
Однако, не существует такого понятия, как A234WPBN. Производители нормализуют свои фитинги сварки задницы считалось, что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов
Заказчику, нуждающемуся в "нормализированных" фитингах для сварки на заднице, следует запросить фитинги WPL6, которые имеют высокую производительность и нормализуются в качестве стандартной процедуры.
Вопрос:Клиент забыл упомянуть график труб:
А:Фитинги для заднего сварки продаются по размерам труб, но схема труб должна быть указана таким образом, чтобы соответствовать идентификатору фитинга идентификатору трубы.Мы предположим, что требуется стандартная стена..
Вопрос:Заказчик забыл упомянуть сварную или бесшовную сварку на заднице:
А:Фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.
Бесшовные трубные фитинги НЕ распространены в размерах больше 12 ′′. Сварные трубные фитинги изготавливаются из сварной углеродной стали или нержавеющей стали.Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.
Вопрос:Что означает короткий радиус (SR) или длинный радиус (LR)?
А:Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относятся к углу изгиба для натяжки задней части, чтобы изменить направление потока.
Длинный радиус локтя (LR 90 Elbow или LR 45 Elbow) будет иметь изгиб трубы, который будет в 1,5 раза больше размеров трубы.
Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, поэтому 6 ′′ SR 45 имеет радиус изгиба, который составляет 6 ′′ номинального размера трубы.
Вопрос:Что такое 3R или 3D локтевая труба?
А:Во-первых, термины 3R или 3D используются как синонимические.
Наша служба
1Техническая поддержка
2Контроль качества сырья.
3Проверка во время производства.
4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест
5. Отчет о каждой поставке
4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU
5Гибкие способы оплаты: LC. TT. DP
6- Пакет включает логотип, размер чехла.
718 месяцев гарантии качества.
9Бесплатная замена воздушным транспортом при обнаружении ошибки
10. 24 часа для отзывов на ваши вопросы
Порекомендованные продукты
