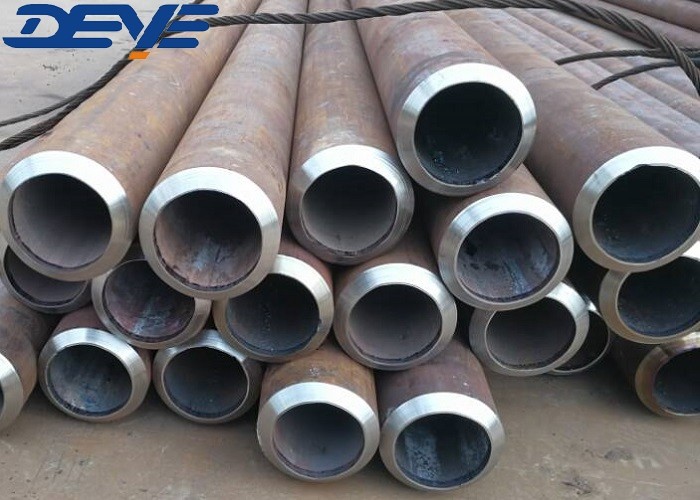

Сплавная сталь A335 P5 Бесшовные сварные трубы с Sch80 XS SCH120
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001:2015 CE |
| Номер модели | DY-SP-C03 |
| Document | Product Brochure PDF |
| Количество мин заказа | 5 тонн |
| Цена | USD600/ each ton |
| Упаковывая детали | деревянный случай, паллет, пачки или как требование к клиентов |
| Время доставки | 30 дней для обычного заказа, 7 дней для размеров запаса |
| Условия оплаты | T/T, D/P, L/C |
| Поставка способности | 1000 тонн на каждый месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Стандартный | ASME B36.19M, DIN, GOST | Материал | API5L /A335/ A106/ SS316/SS316L, SS304/304L, SAF2507, SAF2205, UNS31803, UNS32750, 904L, INCONEL625 |
|---|---|---|---|
| Размер | 1/2" ((DN15) - 24" ((DN600)) для SMLS 12" ((DN200) - 88" ((DN2200) для сварных | Виды | Бесшовные трубы, сварные трубы, трубы ERW, SAW трубы, FAW трубы |
| Выделить | P5 Бесшовные сварные трубы,А335 Бесшовные сварные трубы,Трубы из легированной стали SCH120 |
||
Характер продукции
Бесшовные трубы из сплавной стали A335 P5 толщиной Sch80, XS, SCH120
Труба из сплава сталииспользуется в приложениях, требующих умеренной коррозионной стойкости с хорошей долговечностью и при
Проще говоря, сплавные трубы предпочтительнее в тех областях, где трубы из углеродистой стали могут не работать.
классы легированных сталей - высоколегированные и низколегированные.
Материалы для труб с низким уровнем сплавов часто называют хромомольными материалами из-за
Химический состав молибдена (Mo) и хрома (Cr). Хром увеличивает твердость и прочность и лишь незначительно снижает
Молибден улучшает прочность на растяжение и особенно теплостойкость.
Высоколегированная сталь - это сплав железа, содержащий 10,5% хрома.
Хром образует тонкий слой оксида на поверхности стали, который называется скрытым слоем.
Информация о продукте/Описание продукта/Основная информация/Спецификация
| Имя | СЛЮЖКА СТЕЛОВОЙ СТРОЙНОСТИ СТРЕБНОСТЬ СCH80 XS SCH160 A355 Бесшовные трубы |
| Виды | Бесшовные трубы для котлов из углеродистой стали,бесшовные трубы промышленности, трубы из нержавеющей стали, трубы из нержавеющей стали |
| Размер | DN: без швов:10-914 мм 3/8"-36" |
| Толщина |
Толщина стенки: SCH5S, SCH10S SCH10 SCH20 SCH30 STD SCH40S, SCH40, SCH80S, SCH80, SCH60 XS SCH100 SCH120S SCH120 SCH140 SCH160 XXS 2 мм-120 мм Принять настройки |
| Длина |
Единая случайная длина/двойная случайная длина/фиксированная длина 5м-14м,5.8м, 6м, 10м, 12м, 12м Принять настройки |
| Обработка поверхности |
Углеродистая сталь с поверхностью обнаженной, окрашенной в черный цвет, лакированной, оцинкованной, антикоррозионной 3PE PP/EP/FBE покрытием Нержавеющая сталь с поверхностью кислотного маринования или полирования. |
| Материал |
Углеродистая сталь: 10#, 20#, 45#, ASTM A105 и т.д. * ASTM A53, A106, A210, A252, A333 и т.д.; * API5L X42, API5L X46, API5L X52, API5L X60, API5L X65, API5L X70 и т.д.; * JIS STPG42, G3454, G3456 и т.д.; * Немецкий St37, St42, St45, St52, DIN1626, DIN17175 * Китайский 20#, Q345, 16Mn и т.д. P1,P2,P5,P9,P11,P12,P22,P91,P92,15CrMO,Cr5Mo,10CrMo910,12CrMo,13CrMo44,30CrMo,A333 GR.1ГР.3ГР.6ГР.7, и т.д. |
| Стандартный |
AASME, ASTM, MSS, JIS, DIN, EN * Американская ASME B36.10M, ASTM, API 5L, API 5CT * Японский JIS * Немецкий DIN * Китайский GB * Стандарт BS |
| Завершить связь | Простой конец/загнутый, защищенный пластиковыми крышками на обоих концах, резанный квадратно, с канавками, натяжкой и сцеплением. |
| Заявления | Нефть, химия, энергетика, газ, металлургия, судостроение, строительство и т.д. |
| Перевозка | В контейнерах 20GP/40GP, в контейнерах свободных контейнеров LCL; грузовых судов, открытых контейнеров |
Технология/Текнические таблицы
Список толщины для бесшовных труб согласно ANSI B36.10
Единица: ММ
| НПС | Внешний диметр | Различные толщины с допустимыми значениями +12,5% | |||||||
| ЗППП | Ш40 | Ш60 | XS | Sch80 | Шl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | —— | —— | —— |
| 1/4 | 13. 7 | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | — | — | — |
| 3/8 | 17. 1 | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | — | — | — |
| 1/2 | 21. 3 | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 5. 16 | 5. 16 | — | 7. 01 | 7.01 | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | —— | —— | —— |
| 4 | 114. 3 | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | — |
| 16 | 406. 4 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | —— |
| 18 | 457. 2 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | —— |
| 20 | 508. 0 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | — |
| 22 | 558. 8 | 9. 53 | — | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | — |
| 24 | 609. 6 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | —— |
| 26 | 660.4 | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 28 | 711.2 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 30 | 762. 0 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 32 | 812. 8 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 34 | 863. 6 | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— |
| 36 | 914. 4 | 9. 53 | 17. 48 | — | 12. 70 | — | — | — | — |
| 38 | 965.2 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 40 | 1016. 0 | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 42 | 1066. 8 | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— |
| 44 | 1117. 6 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 46 | 1168.4 | 9. 53 | — | — | 12. 70 | — | — | — | — |
| 48 | 1219. 2 | 9. 53 | — | — | 12. 70 | — | — | — | — |
Дизайн измерений
Слишком большой диаметр
Идентификация... внутренний диаметр
Толщина стены
L... длина
Если требуется минимальная толщина стены, изменения допускаются только на положительной стороне
Сварные концы задницы
ANSI / ASME B16.25-2007
Рисунок 4 Подробная информация о сварной косы для GTAW Root Pass [WT > 3 мм (0,12 дюйма) до 10 мм (0,38 дюйма), включая]
Общие примечания:
a) Данная деталь применяется для газовой вольфрамовой дуги сварки (GTAW) корневого прохода, где номинальная толщина более 3 мм
b) Линейные размеры в миллиметрах с значениями дюймов в скобках.
Требование прямоты
Трубы и трубки с тандаром поставляются выпрямленными к глазу: для специальных применений
допустимое отклонение от прямой линии может быть согласовано между покупателем и трубой
производителя; максимально допустимое отклонение от прямой, относящееся
в длину измерения L указывается, например, 1 мм/1000 мм.
Эксцентричность
E - это половина разницы между самым большим и самым маленьким
значения толщины стенки (WT) в одном поперечном сечении.
В мм:
Однако эксцентричность выражается в процентах от средней толщины стенки этого поперечного сечения
Средний диаметр внутри и снаружи
D0 - это среднее число между самым маленьким и самым большим диаметром трубы на любой трубе или трубе
Если требуется минимальная толщина стены, изменения допускаются только на положительной стороне
Овальность
O - это разница между самым большим и самым маленьким диаметром на окружности любой трубы
В процентах от среднего диаметра это:
Овальность не следует путать с эксцентричностью.
Процесс производства бесшовных труб
Бесшовные трубы из мягкой стали от 1/8 до 24 дюймов изготавливаются с
так называемый процесс "процесс сжимания" или "процесс экструзии" (используется для более мелких диаметров),
В то время как процесс "мандрел" используется для больших диаметров.
Применение/применение
Бесшовные стальные трубы используются для различных применений в нефтегазовой промышленности:
•операции вверх по течению (OCTG трубы)
•средний поток (передача и распределение жидкостей в виде нефти, газа, пара, кислот, сливок)
•ниже по течению (процессовые трубопроводы для переработки нефти и газа в производные продукты)
•Общие водопроводные приложения для коммунальных услуг
Часто задаваемые вопросы: Вопросы и ответы
Вопрос: В чем разница между бесшовными трубами и бесшовными трубами?
А:Бесшовные стальные трубы не следует путать с бесшовными трубами.слово "труба" относится к любой трубке, используемой для транспортировки жидкости, что слово "труба" относится к трубчатым сечениям (различных форм, круглым, овальным, квадратным), используемым для конструктивно-механических применений, систем приборов,и строительство оборудования под давлением, такого как котлы, теплообменники и супернагреватели.
Вопрос: Какая толерантность бесшовных труб
А:Размерное допущение для бесшовной трубы API 5L /A106GR.B.
1Для наружных диаметров менее 2 3/8 дюйма (60,3 мм), диаметр трубопровода допускается +/-0,5 мм. Конец трубопровода +/-0,5 мм.024 мм).
2Для ОД, равного или превышающего 2 3/8 дюйма (60,3) до 24 дюйма (610 мм), (толерантность диаметра) для корпуса трубы +/- 0,0075D, конец трубы +/- 0,005D, но максимум до +/-1,6 мм (0,063 мм);
Допустимость округлости корпуса трубы ≤ 0,015D, конца трубы ≤ 0,011D.
(В случае согласования с производителем и заказчиком могут применяться более строгие допуски)
3Для толщины стены
менее 4 мм (0 0157 дюйма), допустимость +0,6 (0,024 мм), -0,5 мм (0,020 дюйма);
для API 5L толщины цепей из бесшовной стали в диапазоне от 4 до 10 мм (0,394 дюйма), +0, 150 т, -0,125 т;
для API толщины бесшовной трубы от 10 до 25 мм (0,984 дюйма), +/- 0,125 т;
Толщина стены ≥25 мм, +3,7 мм или +0,1 т (если больше) и -3,0 мм (0,120 дюйма) или -0,1 т (если больше).
t для толщины,
4Для прямоты, максимальная для всей длины, допустимость максимум 0,15% от длины.
5Прямость, максимальное отклонение для конца трубы, должно быть ≤ 0,3 мм/м.
6Длина +/- 200 мм для общего, +/- 25,4 мм для специального.
