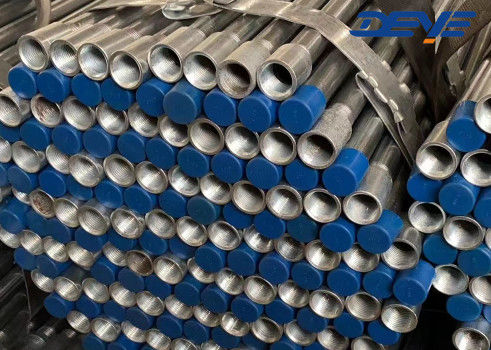

HDG Бесшовные сварные трубы, горяче закаленные с PE BE BSPT NPT

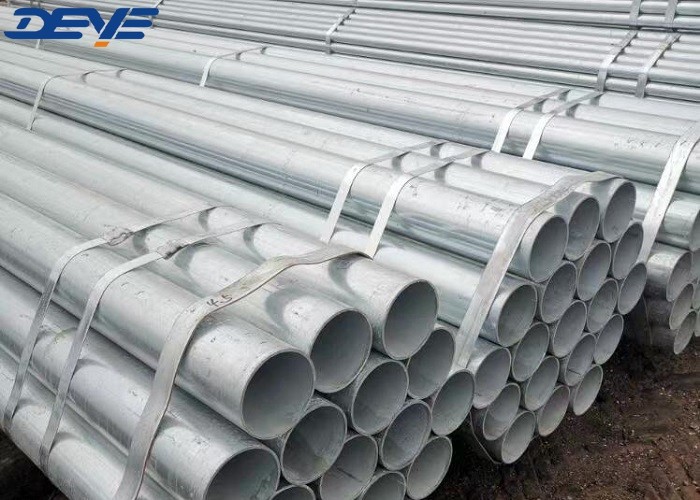

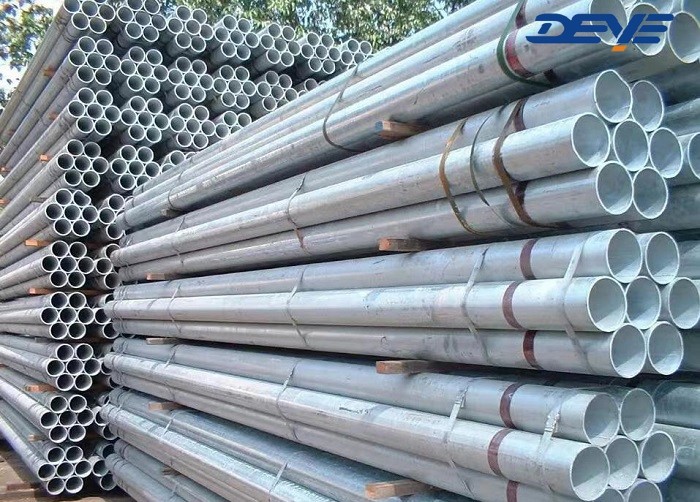

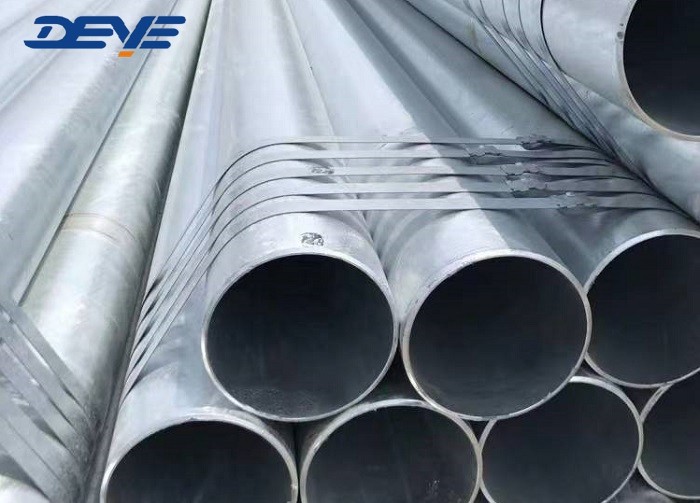

Горяче оцинкованные HDG бесшовные или сварные трубы с PE BE BSPT NPT

Горячая оцинкованная труба (HDG) - это процесс погружения изготовленной стали в чайник или вату из расплавленного цинка.
Горячее оцинковление (ГГО) - это процесс покрытия стальных материалов слоем цинка.
Типичные оцинкованные покрытия имеют толщину от 3-8 миллиметров (75-200 микрон).
Наилучшая практика предполагает, чтобы отверстие было застегнуто после оцинкования, удаляя покрытие на внутренней поверхности спаривания.

Преимущество горячего погружения.

1. Ниже первоначальные затраты. горячее оцинкование обычно имеет самые низкие первоначальные затраты по сравнению с другими обычно указанными сопоставимыми защитными средствами.
Стоимость применения трудоемких покрытий, таких как покраска, выросла намного больше, чем стоимость фабричного применения горячего цинкования.

2Даже в тех случаях, когда первоначальные затраты на горячее оцинкование выше, чем на альтернативные покрытия, оцинкование является более эффективным методом.
Услуги по техническому обслуживанию и техническому обслуживанию, выполняемые в условиях повышенной эффективности, всегда более экономически эффективны из-за более низких затрат на техническое обслуживание в течение более длительного срока службы.
Программы по техническому обслуживанию также неизменно оказывают негативное влияние на производительность.

3Продолжительность жизни оцинкованных покрытий для конструкций превышает 50 лет в большинстве сельских районов, а средняя продолжительность жизни
От 10 до 30 лет в большинстве коррозионных городских и прибрежных условиях.

4Приготовление поверхности. Погружение в кислоту обеспечивает равномерную очистку стальных поверхностей, в отличие от органических покрытий, которые должны быть нанесены на абразивные очищающие средства.
Кроме того, применение органических покрытий ограничено с точки зрения преобладающих
Температура окружающей среды и относительная влажность.

5- Сцепление. Горяче оцинкованное покрытие металлически прикреплено к стальной поверхности.

6Экологически чистый, не токсичный и не содержит летучих веществ.

7Скорость нанесения покрытия: полное защитное покрытие может быть нанесено за несколько минут, сравнимая система многослойной краски может потребовать до недели.
На эффективное применение оцинкованного нагрева не влияют погодные условия.

Информация о продукте/основная информация/спецификация

Технология/Текнические таблицы

Список толщины для бесшовных труб согласно ANSI B36.10

Единица: ММ

Дизайн измерений

Слишком большой диаметр

Идентификация... внутренний диаметр

Толщина стены

L... длина

Если требуется минимальная толщина стены, изменения допускаются только на положительной стороне

Сварные концы задницы

ANSI / ASME B16.25-2007

Рисунок 4 Подробная информация о сварной косы для GTAW Root Pass [WT > 3 мм (0,12 дюйма) до 10 мм (0,38 дюйма), включая]

Общие примечания:

a) Данная деталь применяется для газовой вольфрамовой дуги сварки (GTAW) корневого прохода, где номинальная толщина более 3 мм

b) Линейные размеры в миллиметрах с значениями дюймов в скобках.

Требование прямоты

Трубы и трубки с тандаром поставляются выпрямленными к глазу: для специальных применений

допустимое отклонение от прямой линии может быть согласовано между покупателем и трубой

производителя; максимально допустимое отклонение от прямой, относящееся

в длину измерения L указывается, например, 1 мм/1000 мм.

Эксцентричность

E - это половина разницы между самым большим и самым маленьким

значения толщины стенки (WT) в одном поперечном сечении.

В мм:

Однако эксцентричность выражается в процентах от средней толщины стенки этого поперечного сечения

Средний диаметр внутри и снаружи

D0 - это среднее число между самым маленьким и самым большим диаметром трубы на любой трубе или трубе

Если требуется минимальная толщина стены, изменения допускаются только на положительной стороне

Овальность

O - это разница между самым большим и самым маленьким диаметром на окружности любой трубы

В процентах от среднего диаметра это:

Овальность не следует путать с эксцентричностью.

ГАЛВАНЦИРОВАННЫЙ ПРОЦЕС

Часто задаваемые вопросы: Вопросы и ответы

Вопрос: В чем разница между бесшовными трубами и бесшовными трубами?

А:Бесшовные стальные трубы не следует путать с бесшовными трубами.слово "труба" относится к любой трубке, используемой для транспортировки жидкости, что слово "труба" относится к трубчатым сечениям (различных форм, круглым, овальным, квадратным), используемым для конструктивно-механических применений, систем приборов,и строительство оборудования под давлением, такого как котлы, теплообменники и супернагреватели.

Вопрос: Какая толерантность бесшовных труб

А:Размерное допущение для бесшовной трубы API 5L /A106GR.B.

1Для наружных диаметров менее 2 3/8 дюйма (60,3 мм), диаметр трубопровода допускается +/-0,5 мм. Конец трубопровода +/-0,5 мм.024 мм).

2Для ОД, равного или превышающего 2 3/8 дюйма (60,3) до 24 дюйма (610 мм), (толерантность диаметра) для корпуса трубы +/- 0,0075D, конец трубы +/- 0,005D, но максимум до +/-1,6 мм (0,063 мм);

Допустимость округлости корпуса трубы ≤ 0,015D, конца трубы ≤ 0,011D.

(В случае согласования с производителем и заказчиком могут применяться более строгие допуски)

3Для толщины стены

менее 4 мм (0 0157 дюйма), допустимость +0,6 (0,024 мм), -0,5 мм (0,020 дюйма);

для API 5L толщины цепей из бесшовной стали в диапазоне от 4 до 10 мм (0,394 дюйма), +0, 150 т, -0,125 т;

для API толщины бесшовной трубы от 10 до 25 мм (0,984 дюйма), +/- 0,125 т;

Толщина стены ≥25 мм, +3,7 мм или +0,1 т (если больше) и -3,0 мм (0,120 дюйма) или -0,1 т (если больше).

t для толщины,

4Для прямоты, максимальная для всей длины, допустимость максимум 0,15% от длины.

5Прямость, максимальное отклонение для конца трубы, должно быть ≤ 0,3 мм/м.

6Длина +/- 200 мм для общего, +/- 25,4 мм для специального.
