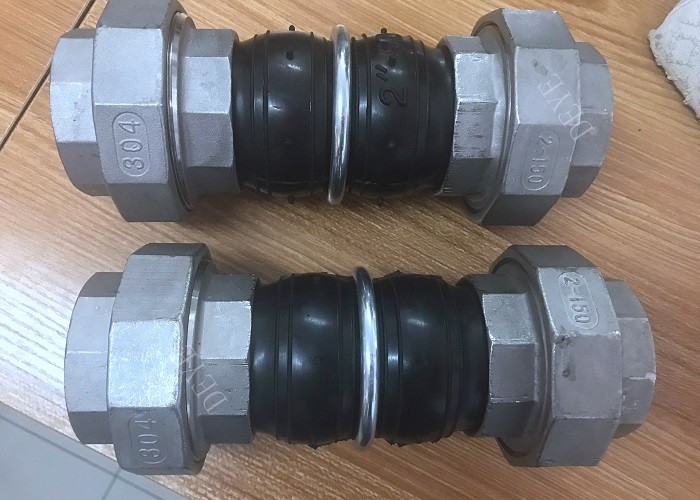

Соединительные резиновые расширительные соединения с фитингами SS

Резиновое расширительное соединение - это гибкое устройство, которое изготавливается из натурального или
из синтетических эластомеров или ПТФЕ и, при необходимости, усиления подшипника
Резиновые расширительные соединения являются идеальным решением.
для трубных систем, чтобы поглощать движения, вибрации или шум, что приводит к значительному
длительный срок службы трубопровода и соединенного оборудования.

Материал основных запасных частей

Сфера применения

Структурное давление

Технология/Текнические таблицы

Резиновые соединения с винтом соединения

Размер резинового соединения с фильтрующими фитингами

СТРАНИЦЫ

Поглощение Осиевые движения (расширение и сжатие)
Аксиальное движение - это изменение размерной длины метла от его свободной длины в
направление параллельное его продольной оси.

Поглощают боковые движения
Боковое движение - это относительное смещение одного конца мехла к другому концу в направлении, перпендикулярному его продольной оси.

Поглощает угловые и торсионные движения
Угловое движение - это вращательное смещение продольной оси мельницы в сторону точки вращения.
один конец меха по отношению к другому концу, около центра меха.

Уменьшите вибрацию
Резиновые расширительные соединения изолируют или уменьшают вибрацию, вызванную оборудованием.
Они защищают оборудование от этих неблагоприятных последствий.

Углубленная передача звука
Резиновые расширительные соединения, как правило, ослабляют передачу звука из-за стального резинового интерфейса соединений и фланцев.

Руководство и инструкции по установке резинового соединения

1Установка расширительных соединений должна соответствовать расширению трубопроводов.

требуемые чертежи конструкции и инструкции по монтажу.

2, Установка расширения соединения трубопровода должна быть приблизительно увеличить фиксированной ориентацией

и расширительные соединения могут играть определенную роль, поэтому ориентация и фиксация настроек должны строго соответствовать отделам проектирования технической информации.принцип установления фиксированной поддержки, пожалуйста, см. "Руководство по установке расширительных соединений".

3, С расширением соединения мельницы формируется с тонкой нержавеющей стальной пластиной, так что потеря в движении, подъем и сварка должны быть осторожны, чтобы не попасть в период, царапины, дугу,Плески сварки и другие причины повреждения метла.

4, должны быть удалены перед установкой и трубопроводных мехлатов инородного тела для обеспечения нормального движения мехлатов.

5На потоке медиа запросы на расширение соединения должны быть обязаны установить стрелки потока.

6Для того, чтобы сделать мешок в хорошем рабочем состоянии,не может устанавливать расширение соединений в деформации, в том числе осевой,боковой, поворотный перевод трубы ошибка установки.

7, расширение соединений установлены, работают в системе перед перемещением, чтобы удалить все окрашенные в желтый потерять фиксированный винт

8, тканевого волокна расширения соединения не подвергается перемещению натяжения из-за установки на правильное проведение предварительного сжатия, трубопровод не может отклонения,смещение и осевое расширение, следует отметить, что гибкое кольцо защиты от царапин, устанавливаемое как можно скорее для демонтажа подпорной доски, так что в нормальном рабочем состоянии.

Применение:

Нефть и газ, опреснение, системы охлаждения, насосы, химические заводы, отопление, вентиляция
и кондиционирование воздуха, судостроение, офшорные приложения, очистные сооружения
Системы канализации, санитарные трубопроводы, заводы по производству целлюлозы и бумаги, трубопроводы для охлажденной или горячей воды, системы охлаждения, производство электроэнергии, фосфатные заводы, питьевая вода, пищевой процесс
