PN10 PN16 CL150 Гибкие резиновые расширительные соединения с эпоксидным покрытием фланца
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001:2015 PED |
| Номер модели | Сплошные соединения расширения DY-RJ-U04 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD2-USD25 each |
| Упаковывая детали | коробка box+ курсирует деревянные случаи или паллеты carton+ |
| Время доставки | 20 дней для обычного заказа, 7 дней для запасенных деталей |
| Условия оплаты | T/T, L/C, D/P |
| Поставка способности | 1000pcs один месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Виды | Тип односферы, тип двухсферы, тип двойной сферы, тип двойного шара, тип фитинга соединения | Тип односферы, тип двухсферы, тип двойной сферы, тип двойного шара, тип фитинга соединения | EPDM, NBR, BUNA, неопрен, VITON, PTFE, Hypalon |
|---|---|---|---|
| Тип фланца | HDG, электрический, оцинкованный, покрытый цинком, покрытый FEB, нержавеющая сталь | Рейтинг | PN10 PN16 PN25 CL150LBS 150# |
| Размер | "2" (DN50MM) -144" ((DN3600MM) | ||
| Выделить | резиновые соединения расширения,CL150 Расширительные соединения,Резиновые соединения PN10 |
||
Характер продукции

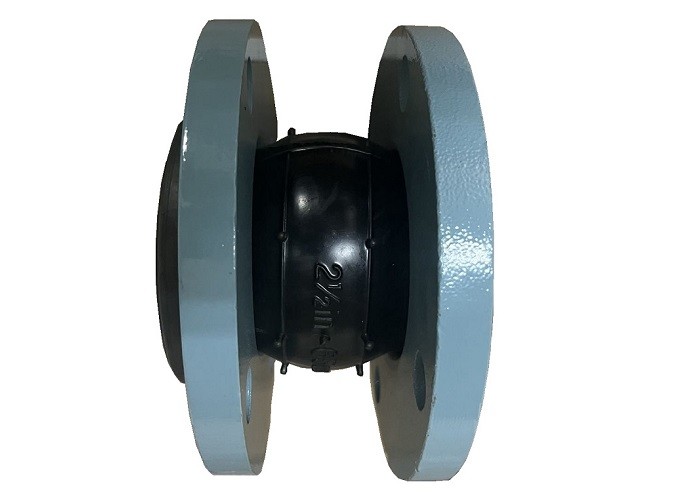

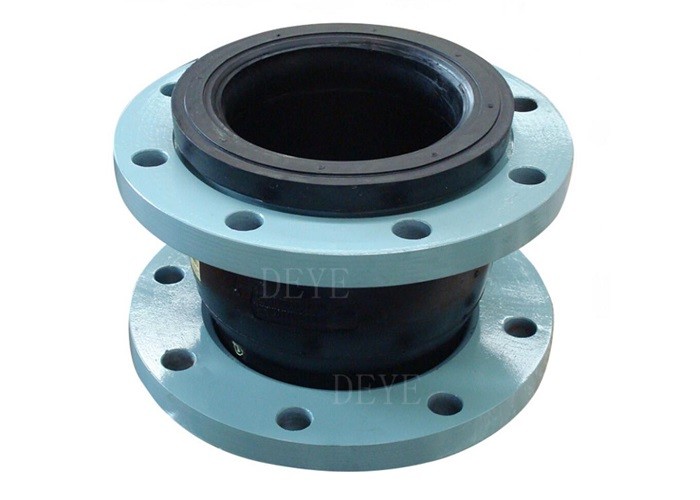

PN10 PN16 CL150 односферное гибкое резиновое расширительное соединение с фланцем FEB
Одно сферное гибкое резиновое соединение представляет собой одно сферное / шаровое гибкое резиновое соединение с угловой поверхностью.Поглотитель ударовФланцевое мягкое соединение, гибкое резиновое соединение, резиновое соединение труб, компенсатор и т.д.
Диапазон размеров продукта составляет от DN25mm - DN3600mm иДавление продукта составляет: 0,6-2,5 МПа, резиновое расширительное соединение может быть пригодно длякислоты, щелочей, коррозии, масла, горячей и холодной воды, сжатого воздуха, сжатого природного газа и т.д.Рабочая температура: 15-115 °C (обычная) / - 30-250 °C (специальная)
Материал основных запасных частей
| Покрытие | EPDM, NBR, Hypalon, NR, PTFE |
| Укрепление ткани | Нилон |
| Трубка | EPDM, NBR, Hypalon, NR, PTFE |
| Сцепные кольца | Сталь |
| Фланц | Углеродистая сталь, нержавеющая сталь, дуплексная сталь |
Сфера применения
| Диапазон размеров | DN50-DN800 |
|
|
PN10 PN16 PN25 для каучука |
| PN10, PN16, PN25, PN40, PN64, PN100 для металлического типа |
Структурное давление
| Рабочая пресса (Bar) | 10 | 16 | 25 |
| Давление взрыва ((бар) | 30 | 48 | 55 |
| Вакуум ((mmHg) | 400 | 650 | 750 |
Технология/Текнические таблицы
Сферический односферный резиновый расширительный сустав
Размер резинового соединения PN16
| Номинальный диаметр DN |
Длина L ((mm)
|
Номер болта n |
Диаграмма с отверстиями в фланце. |
Диа. из болта круг
|
Сдвиг оси (мм) |
Боковое смещение
|
Угол отклонения
|
|||
| (мм) | (в) | Протягивание | Компрецессия | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | Стрельба за жизнью, 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10У | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
Размер резинового соединения 150LBS
| Номинальный диаметр DN | Длина L ((мм) | b | Число болт |
Диа. из отверстий фланца | Диа, из "Болт-Кирка". | Основное смещение | Боковое смещение | Угол отклонения | |||
|
(мм) |
|||||||||||
| (мм) | L1 | L2 | растяжка | Сжатие | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +9.5 | 13 | ±13 | ± 15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +9.5 | 13 | ±13 | ± 15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +9.5 | -13 | ±13 | ± 15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +9.5 | 13 | ±13 | ± 15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +9.5 | -13 | ±13 | ± 15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +9.5 | -13 | ±13 | ± 15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +9.5 | 16 | ±13 | ± 15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +9.5 | -16 | ±13 | ± 15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +9.5 | -16 | ±13 | ± 15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +9.5 | -16 | ±13 | ± 15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ± 19 | ± 15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ± 19 | ± 15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ± 19 | ± 15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ± 19 | ± 15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ± 19 | ± 15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ± 19 | ± 15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ± 19 | ± 15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ± 19 | ± 15° |
СТРАНИЦЫ
Поглощает осевые движения (расширение и сжатие).
Аксиальное движение - это изменение размерной длины метла от его свободной длины в
направление параллельное его продольной оси.
Поглощайте боковые движения.
Боковое движение - это относительное смещение одного конца мехла к другому концу в направлении, перпендикулярному его продольной оси.
Поглощает угловые и торсионные движения.
Угловое движение - это вращательное смещение продольной оси мельницы в сторону точки вращения.
один конец меха по отношению к другому концу, около центра меха.
Уменьшите вибрацию.
Резиновые расширительные соединения изолируют или уменьшают вибрацию, вызванную оборудованием.
Они защищают оборудование от этих неблагоприятных последствий.
Углубленная звуковая передача.
Резиновые расширительные соединения, как правило, ослабляют передачу звука из-за стального резинового интерфейса соединений и фланцев.
Руководство и инструкции по установке резинового соединения
1Установка расширительных соединений должна соответствовать расширению трубопроводов.
требуемые чертежи конструкции и инструкции по монтажу.
2, Установка расширения соединения трубопровода должна быть приблизительно увеличить фиксированной ориентацией
и расширительные соединения могут играть определенную роль, поэтому ориентация и фиксация настроек должны строго соответствовать отделам проектирования технической информации.принцип установления фиксированной поддержки, пожалуйста, см. "Руководство по установке расширительных соединений".
3, С расширением соединения мельницы формируется с тонкой нержавеющей стальной пластиной, так что потеря в движении, подъем и сварка должны быть осторожны, чтобы не попасть в период, царапины, дугу,Плески сварки и другие причины повреждения метла.
4, должны быть удалены перед установкой и трубопроводных мехлатов инородного тела для обеспечения нормального движения мехлатов.
5На потоке медиа запросы на расширение соединения должны быть обязаны установить стрелки потока.
6Для того, чтобы сделать мешок в хорошем рабочем состоянии,не может устанавливать расширение соединений в деформации, в том числе осевой,боковой, поворотный перевод трубы ошибка установки.
7, расширение соединений установлены, работают в системе перед перемещением, чтобы удалить все окрашенные в желтый потерять фиксированный винт
8, тканевого волокна расширения соединения не подвергается перемещению натяжения из-за установки на правильное проведение предварительного сжатия, трубопровод не может отклонения,смещение и осевое расширение, следует отметить, что гибкое кольцо защиты от царапин, устанавливаемое как можно скорее для демонтажа подпорной доски, так что в нормальном рабочем состоянии.
Применение:
Нефть и газ, опреснение, системы охлаждения, насосы, химические заводы, отопление, вентиляция
и кондиционирование воздуха, судостроение, офшорные приложения, очистные сооружения
Системы канализации, санитарные трубопроводы, заводы по производству целлюлозы и бумаги, трубопроводы для охлажденной или горячей воды, системы охлаждения, производство электроэнергии, фосфатные заводы, питьевая вода, пищевой процесс
