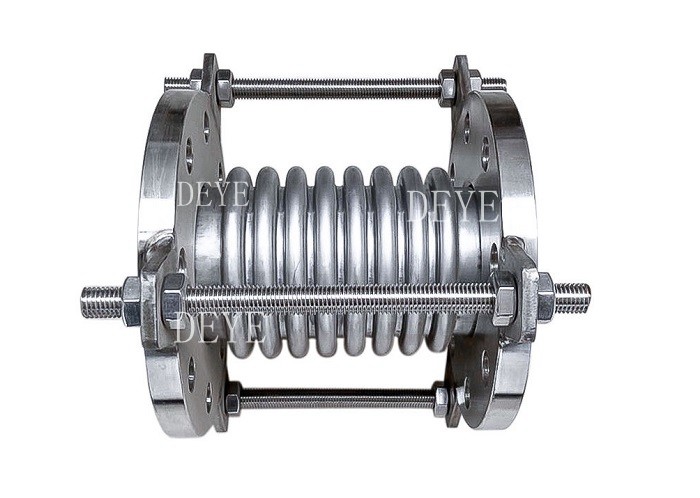

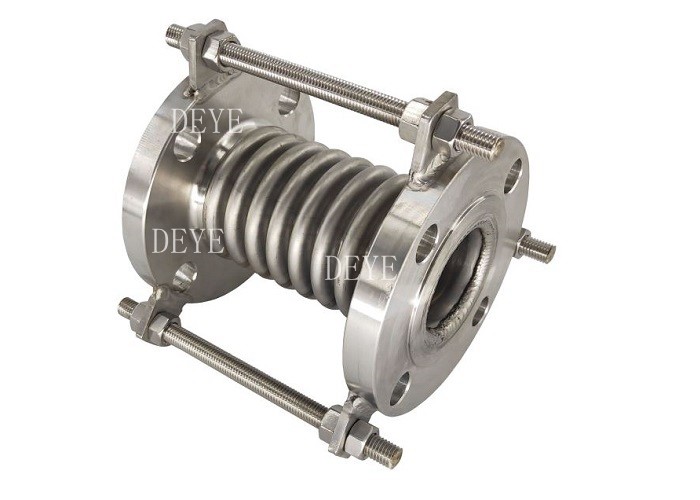

Металлические колоды расширения соединения с плитками прутков углеродной стали нержавеющей стали

Металлические колоды расширения соединения с плитками прутков углеродной стали нержавеющей стали

Металлическое расширяющее соединение / Металлическое расширяющее соединение (также называемое компенсатором) - это компенсационные элементы для теплового расширения и относительного движения в трубопроводах, контейнерах и машинах.Расширительный соединение является полным блоком с металлами, резиновые или тканевые мельницы и концовые соединения и аксессуары, а также необязательно внутренние облицовки, внешние покрытия и т. д.... Другие используемые термины: компенсатор, гибкий.

Диапазон размеров:

1-48

Уровень проекта:

Углеродистая сталь: ST37, Q235, A105

Аустенитные нержавеющие стали: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L

Никелевые сплавы: Инконел 600, Инконел 601, Инконел 625, Инколой 800, Инколой 800H, Инколой 825, Монел 400,

Технические чертежи расширительного соединения/ Металлического расширительного соединения

Тип 01 Размер

Размер типа 02

В каких применениях обычно используются металлические расширительные соединения?

Металлические мельницы и расширительные соединения обычно используются в различных приложениях для компенсации теплового расширения, вибрации, неправильного выравнивания и других типов движения в трубопроводах и оборудовании.Вот некоторые распространенные применения для металлических мельниц и расширительных соединений:

•ВВК-системы: металлические мельницы и расширительные соединения используются для отопления, вентиляции,и системы кондиционирования воздуха (HVAC) для поглощения теплового расширения и сокращения, вызванного изменениями температуры и давления.

•Аэрокосмическая промышленность

• нефтехимическая промышленность

•Выработка энергии

•медицинское оборудование

•Автомобильная промышленность

•Полпроводниковая промышленность: Металлические мехлы и расширительные соединения используются в полупроводниковой промышленности для компенсации движения и вибрации в вакуумных камерах и другом оборудовании.

Как выбрать подходящее металлическое расширительное соединение для моего конкретного применения?

Выбор правильного материала для металлических мехлов и расширительных соединений важен для обеспечения их долговечности и надежности в конкретных отраслевых применениях.Вот некоторые факторы, которые следует учитывать при выборе материала:

1. Температура: материал должен быть способен выдерживать температурный диапазон применения.Поэтому важно выбрать материал, который сможет выдержать ожидаемый температурный диапазон..

2. Устойчивость к коррозии: в отраслях, где присутствуют коррозионные вещества, важно выбирать материал, устойчивый к коррозии.Такие материалы, как нержавеющая сталь и Inconel, часто используются из-за их коррозионностойких свойств.

3. Давление: материал должен быть способен выдерживать давление, которое наносится на него.Поэтому важно выбрать материал, способный справиться с ожидаемым диапазоном давления..

4. Гибкость: материал должен быть достаточно гибким, чтобы приспособиться к движению и вибрации при применении.

5. Стоимость: стоимость материала должна рассматриваться в зависимости от конкретного отраслевого применения.Поэтому важно выбирать материалы, которые являются экономически эффективными для применения..

Важно проконсультироваться с производителем или поставщиком металлических мельниц и расширительных соединений, чтобы определить лучший материал для конкретного промышленного применения.Они могут предоставлять рекомендации и рекомендации на основе своей экспертизы и опыта в этой области..

Инженерный и технический персонал Bellows Systems может помочь вам в выборе подходящего материала на основе вашего заявления.

СТРАНИЦЫ

Поглощение Осиевые движения (расширение и сжатие)
Аксиальное движение - это изменение размерной длины метла от его свободной длины в
направление параллельное его продольной оси.

Поглощают боковые движения
Боковое движение - это относительное смещение одного конца мехла к другому концу в направлении, перпендикулярному его продольной оси.

Поглощает угловые и торсионные движения
Угловое движение - это вращательное смещение продольной оси мельницы в сторону точки вращения.
один конец меха по отношению к другому концу, около центра меха.

Уменьшите вибрацию
Резиновые расширительные соединения изолируют или уменьшают вибрацию, вызванную оборудованием.
Они защищают оборудование от этих неблагоприятных последствий.

Углубленная передача звука
Резиновые расширительные соединения, как правило, ослабляют передачу звука из-за стального резинового интерфейса соединений и фланцев.

Руководство и инструкции по установке резинового соединения

1, Установка расширительных соединений должна быть в соответствии с расширением трубопроводов конструкции чертежей и инструкций по установке, запрошенных

2, Установка расширения соединения трубопровода должна быть приблизительно увеличить фиксированной ориентацией

и расширительные соединения могут играть определенную роль, поэтому ориентация и фиксация настроек должны строго соответствовать отделам проектирования технической информации.принцип установления фиксированной поддержки, пожалуйста, см. "Руководство по установке расширительных соединений".

3, С расширением соединения мельницы формируется с тонкой нержавеющей стальной пластиной, так что потеря в движении, подъем и сварка должны быть осторожны, чтобы не попасть в период, царапины, дугу,Плески сварки и другие причины повреждения метла

4, Следует удалить перед установкой и трубопроводов мехло иностранное тело, чтобы обеспечить нормальное движение мехло

5, На потоке СМИ запросы на расширение соединения должны быть обязаны установить потока стрелки

6Для того, чтобы сделать метель в хорошем рабочем состоянии,не может устанавливать расширения соединений в деформации, в том числе осевых, боковых, поворот перемещения трубы ошибка установки

7, расширение соединений установлены, работают в системе перед перемещением, чтобы удалить все окрашенные в желтый потерять фиксированный винт

8, тканевого волокна расширения соединения не подвергается перемещению натяжения из-за установки на правильное проведение предварительного сжатия, трубопровод не может отклонения,смещение и осевое расширениеСледует отметить, что гибкое кольцо защиты от царапин, установленное как можно скорее для демонтажа опорной доски, так что в нормальном рабочем состоянии

Применение:

Нефть и газ, опреснение, системы охлаждения, насосы, химические заводы, отопление, вентиляция
и кондиционирование воздуха, судостроение, офшорные приложения, очистные сооружения
Системы канализации, санитарные трубопроводы, заводы по производству целлюлозы и бумаги, трубопроводы для охлажденной или горячей воды, системы охлаждения, производство электроэнергии, фосфатные заводы, питьевая вода, пищевой процесс
