SCH40S SCH80S Фитинги для труб из нержавеющей стали
| Место происхождения | КНР |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001: 2015 |
| Номер модели | PF-SE-S-04 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD 2-100 dollars for SS36L Reducers |
| Упаковывая детали | Фанерные деревянные ящики, поддоны, коробки |
| Время доставки | 10 рабочих дней |
| Поставка способности | 25 тонн на один месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | В случае, если в соответствии с настоящим пунктом не применяется, то в случае, если в соответствии с | Соединение | Заваренный BW с задницей |
|---|---|---|---|
| Толщина | Ш5s, Ш10s, Ш40s, Ш80s, Ш160s, хs, хxs | Поверхность | Огурцы, польские |
| Выделить | SCH80S Фитинги для труб из нержавеющей стали,Штуцеры трубы нержавеющей стали Sch40s,MSS SP 44 конец нержавеющей стали |
||
Характер продукции

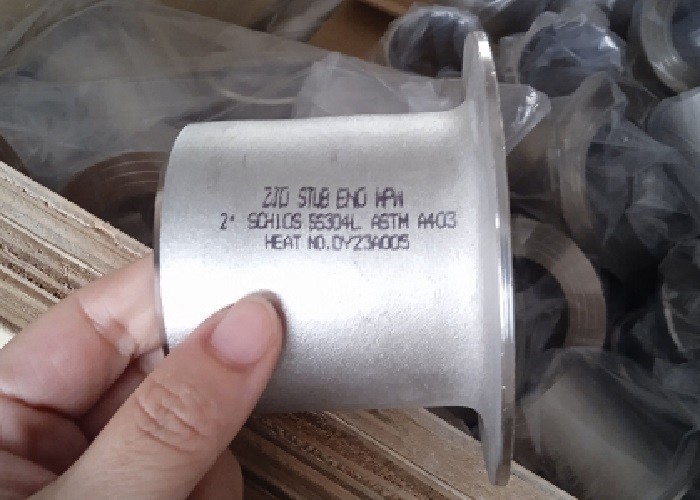

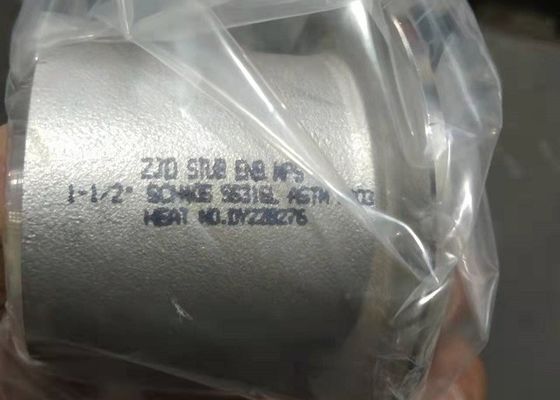

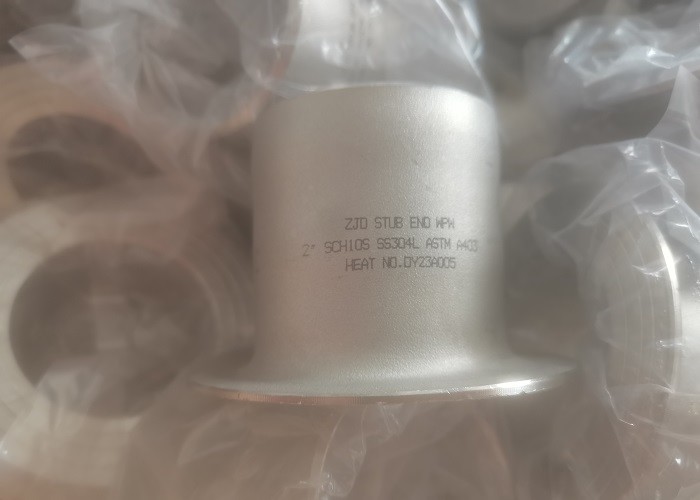

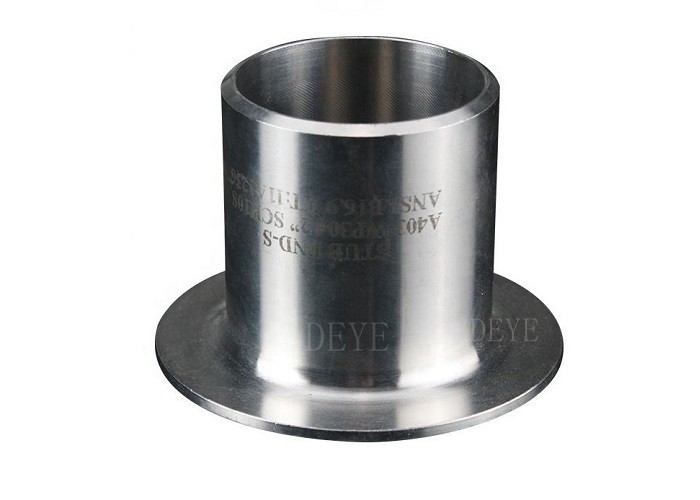

ANSI короткий тип трубы из нержавеющей стали9
Краткое введение
Окончания из нержавеющей стали:Основная функция конца стуба -для соединения труб друг с другом в трубопроводной системе вместе с нержавеющей сталью, обтягивающей или поддерживающей фланц. Концы ступней из нержавеющей стали используются в сочетании с фланцами или фланцами для стыковки с нержавеющей стали.Тип A и тип B. Они доступны в двух стандартных длинах, длинном (ANSI) или коротком шаблоне (MSS).и длинные длины доступны по специальному заказуСписок 40s Stub End поставляется в короткой или длинной длине.
Информация/спецификация продукции:
| Наименование продукции | Сварка на задней части труб из нержавеющей стали без швов и сварки9 |
| Виды |
Редукторы, редукторы, редукторы, редукторы, редукторы, редукторы, редукторы, редукторы. |
| Размер | 1/2"-72" DN15-DN1800 |
| Толщина стены |
От низкой толщины до более высокой толщины SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 Толщина JIS SCH160S,XXS, DIN, SGP |
| Стандартный | ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN стандарт и т.д. | |
| Материал | Нержавеющая сталь304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Двойной SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Углеродистая сталь A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| СТ37.0СТ35.8СТ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49 | |
| Поверхность | Песочница, кислотное маринование, полированное |
Технологии/ Технические таблицы данных
Список толщины для трубопроводов ANSI B16.9
Единица: мм
| Размер трубы DN (в) | Внешний диметр D | Нормальная толщина стенки | ||||||||||||||
| Ш5s | Ш10 | Sch20 | Sch30 | Ш40s | ЗППП | Ш40 | Ш60 | Ш80 | XS | Sch80 | Sch100 | Шl20 | Шl40 | Sch160 | ||
| 1/8 | 10. 3 | —— | —— | —— | —— | 1. 73 | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | 2. 41 | —— | —— | —— | —— |
| 1/4 | 13. 7 | — | — | — | — | 2. 24 | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | 3. 02 | — | — | — | — |
| 3/8 | 17. 1 | — | — | — | — | 2. 31 | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | 3. 20 | — | — | — | — |
| 1/2 | 21. 3 | 1.65 | —— | —— | —— | 2. 77 | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | 3. 73 | —— | —— | —— | 4. 78 |
| 3/4 | 26. 7 | 1.65 | —— | —— | —— | 2. 87 | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | 3. 91 | —— | —— | —— | 5. 56 |
| 1 | 33.4 | 1. 65 | — | — | — | 3. 38 | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | 4. 55 | — | — | — | 6. 35 |
| 1 1/4 | 42. 2 | 1.65 | — | — | — | 3. 56 | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | 4. 85 | — | — | — | 6. 35 |
| 1 1/2 | 48. 3 | 1.65 | —— | —— | —— | 3. 68 | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | 5. 08 | —— | —— | —— | 7. 14 |
| 2 | 60. 3 | 1. 65 | —— | —— | —— | 3. 91 | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | 5. 54 | —— | —— | —— | 8. 74 |
| 2 1/2 | 73. 0 | 2. 11 | — | — | — | 5. 16 | 5. 16 | 5. 16 | — | 7. 01 | 7. 01 | 7.01 | — | — | — | 9. 53 |
| 3 | 88. 9 | 2. 11 | — | — | — | 5. 49 | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | 7. 62 | — | — | — | 11. 13 |
| 3 1/2 | 101. 6 | 2. 11 | —— | —— | —— | 5. 74 | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | 8. 08 | —— | —— | —— | —— |
| 4 | 114. 3 | 2. 11 | —— | —— | —— | 6. 02 | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | 8. 56 | —— | 11. 13 | —— | 13. 49 |
| 5 | 141. 3 | 2. 77 | — | — | — | 6. 55 | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | 9. 53 | — | 12. 70 | — | 15. 88 |
| 6 | 168. 3 | 2. 77 | — | — | — | 7. 11 | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | 10. 97 | — | 14. 27 | — | 18. 26 |
| 8 | 219. 1 | 2. 77 | —— | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 |
| 10 | 273. 1 | 3. 40 | —— | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 |
| 12 | 323.9 | 3. 96 | — | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | — | 9. 53 | 11. 13 | 15. 09 | — | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | —— | 9. 53 | 12. 70 | 16. 66 | —— | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | —— | 9. 53 | 14. 27 | 19. 05 | —— | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | — | 9. 53 | 15. 09 | 20. 62 | — | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | — | 9. 53 | — | 22. 23 | — | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | —— | 9. 53 | 17. 48 | 24. 61 | —— | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 |
| 26 | 660.4 | —— | 7. 92 | 12. 70 | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 28 | 711.2 | — | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 32 | 812. 8 | —— | 7. 92 | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 34 | 863. 6 | —— | 7. 92 | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 36 | 914. 4 | — | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | 17. 48 | — | — | 12. 70 | — | — | — | — | — |
| 38 | 965.2 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 40 | 1016. 0 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 46 | 1168.4 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 48 | 1219. 2 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
Размеры редукторов
| Номинальный | Внешний диаметр | Длинный образ | Короткий шаблон | Радиус | Диаметр | |
| Размер трубы | из бочки | Длина, F | Длина, F | Филе, R | из Lap, G | |
| (NPS) | Макс. Макс. | Минуточку. | [Примечания (3), (4) ] | [Примечания (3), (4) ] [Примечание (5) ] | [Примечание (6) ] | |
| 1/2 ′′ | 22.8 | 20.5 | 76 | 51 | 3 | 35 |
| 3/4 ′′ | 28.1 | 25.9 | 76 | 51 | 3 | 43 |
| 1 | 35.0 | 32.6 | 102 | 51 | 3 | 51 |
| 1-1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 64 |
| 1-1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 73 |
| 2 | 62.4 | 59.5 | 152 | 64 | 8 | 92 |
| 2-1/2 | 75.3 | 72.2 | 152 | 64 | 8 | 105 |
| 3 | 91.3 | 88.1 | 152 | 64 | 10 | 127 |
| 3-1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 140 |
| 4 | 116.7 | 113.5 | 152 | 76 | 11 | 157 |
| 5 | 144.3 | 140.5 | 203 | 76 | 11 | 186 |
| 6 | 171.3 | 167.5 | 203 | 89 | 13 | 216 |
| 8 | 222.1 | 218.3 | 203 | 102 | 13 | 270 |
| 10 | 277.2 | 272.3 | 254 | 127 | 13 | 324 |
| 12 | 328.0 | 323.1 | 254 | 152 | 13 | 381 |
| 14 | 359.9 | 354.8 | 305 | 152 | 13 | 413 |
| 16 | 411.0 | 405.6 | 305 | 152 | 13 | 470 |
| 18 | 462.0 | 456.0 | 305 | 152 | 13 | 533 |
| 20 | 514.0 | 507.0 | 305 | 152 | 13 | 584 |
| 22 | 565.0 | 558.0 | 305 | 152 | 13 | 641 |
| 24 | 616.0 | 609.0 | 305 | 152 | 13 | 692 |
Сталь, которая устойчива к слабым коррозионным средам, таким как воздух, пар, вода, или имеет устойчивость к ржавчине, называется нержавеющей сталью.;А стальная категория, которая устойчива к коррозии химических сред коррозии (таких как кислота, щелочи, соль и т.д.) называется кислотоустойчивой сталь.наиболее часто используемый материал - SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205
Подробная спецификация материала приведена ниже.
| 304/304L (UNS S30400/S30403) | |||||||
| Химический состав в % | |||||||
| В | КР | Мн | Ни. | П | S | Да, да. | |
| ≤ | - Я... | ≤ | - Я... | ≤ | ≤ | ≤ | |
| 0.035 | 18.0-20.0 | 2.00 | 8.0-13.0 | 0.045 | 0.03 | 1.00 | |
Прочность на протяжение: ≥ 485 Mpa (70KSI)
Прочность мощности: ≥ 170Mpa (25KSPI)
Удлинение ≥ 40%
316/316L (UNS S31600/S31603)
Химический состав%
| В | КР | Мн | Мо | Ни. | П | S | Да, да. |
| ≤ | - Я... | ≤ | - Я... | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18.0 | 2.00 | 2.0-3.0 | 10.0-14.0 | 0.045 | 0.03 | 1.00 |
Прочность на протяжение: ≥ 485 Mpa (70KSI)
Прочность мощности: ≥ 170Mpa (25KSPI)
Удлинение ≥ 40%
SAF2205 (UNS31803)
Химический состав в %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | КР | Ни. | Мо | Ку | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / | 0.14-0.2 |
Механические характеристики
| Испытательные предметы | Температурный тест. | Производительность | Стандартные данные |
| Прочность на растяжение | Температура комнаты. | Сила выброса s≥ | 450 МПа |
| Прочность на тягу h ≥ | 620 МПа | ||
| Удлинение % > | 25 | ||
| Уменьшение площади=> | / | ||
| Значение воздействия KV ((J) | Температура комнаты. | Боковые | / |
| Твердость Бринелла | Температура комнаты. | ≤ | 290 |
| Твердость Роквелла | Температура комнаты. | ≥ | / |
SAF2507 ((UNS32750)
Химический состав в %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | КР | Ни. | Мо | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Механические характеристики
| Испытательные предметы | Температурный тест. | Производительность | Стандартные данные | |
| Стяжность | Температура комнаты. | Сила урожая | Ø≤55 Rm≥ | 550 МПа |
| Ø > 55 Rm≥ | 515 МПа | |||
| Прочность на растяжение | Ø≤55 R0,002 ≥ | 800 МПа | ||
| Ø > 55 R0,002≥ | 760 МПа | |||
| Удлинение A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Твердость Бринеля HB | Температура комнаты. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Процесс производства
Применение/применение
Трубопровод жидкостей низкого и среднего давления, котлы, нефтегазовая и газовая промышленность, буровая промышленность, химическая промышленность, электроэнергетическая промышленность, судостроение, оборудование и трубопроводы для удобрений, конструкция,нефтехимические, фармацевтическая промышленность и т.д.
Часто задаваемые вопросы/ Вопросы и ответы клиентов
Q.:Заказчик просил фитинги для сварки на задней панели в A105:
А.: Наиболее распространенным материалом для сварки на заднице из углеродной стали является A234WPB. Он эквивалентен фланцам A105, однако нет такого устройства, как A105 или A106.Фитинги A234WPB изготовлены из A106GR.B трубы. A105 является материалом из Бар кованых быть фитинги высокого давления или фланца
Q.: Заказчики требуют нормализованные фитинги для сварки задницами:
А:Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.
Однако, не существует такого понятия, как A234WPBN. Производители нормализуют свои фитинги сварки задницы считалось, что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов
Заказчику, нуждающемуся в "нормализированных" фитингах для сварки на заднице, следует запросить фитинги WPL6, которые имеют высокую производительность и нормализуются в качестве стандартной процедуры.
Вопрос:Клиент забыл упомянуть график труб:
А:Фитинги для заднего сварки продаются по размерам труб, но схема труб должна быть указана таким образом, чтобы соответствовать идентификатору фитинга идентификатору трубы.Мы предположим, что требуется стандартная стена..
Вопрос:Заказчик забыл упомянуть сварную или бесшовную сварку на заднице:
А:Фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.
Бесшовные трубные фитинги НЕ распространены в размерах больше 12 ′′. Сварные трубные фитинги изготавливаются из сварной углеродной стали или нержавеющей стали.Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.
Вопрос:Что означает короткий радиус (SR) или длинный радиус (LR)?
А:Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относятся к углу изгиба для натяжки задней части, чтобы изменить направление потока.
Длинный радиус локтя (LR 90 Elbow или LR 45 Elbow) будет иметь изгиб трубы, который будет в 1,5 раза больше размеров трубы.
Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, поэтому 6 ′′ SR 45 имеет радиус изгиба, который составляет 6 ′′ номинального размера трубы.
Вопрос:Что такое 3R или 3D локтевая труба?
А:Во-первых, термины 3R или 3D используются как синонимические.
Наша служба
1Техническая поддержка
2Контроль качества сырья.
3Проверка во время производства.
4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест
5. Отчет о каждой поставке
4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU
5Гибкие способы оплаты: LC. TT. DP
6. Настраиваемый пакет включает логотип. Размеры кейсов.
718 месяцев гарантия качества.
9Бесплатная замена воздушным транспортом при обнаружении ошибки
10. 24 часа для отзывов на ваши вопросы
