SS304 316 Фитинги для труб из нержавеющей стали
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001: 2015 |
| Номер модели | PF-SE-S-05 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD 2-100 dollars for SS36L Reducers |
| Упаковывая детали | Фанерные деревянные ящики, поддоны, коробки |
| Время доставки | 10 рабочих дней |
| Поставка способности | 25 тонн на один месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | В случае, если в соответствии с настоящим пунктом не применяется, то в случае, если в соответствии с | Соединение | Заваренный BW с задницей |
|---|---|---|---|
| Толщина | Ш5s, Ш10s, Ш40s, Ш80s, Ш160s, хs, хxs | Поверхность | Огурцы, польские |
| Выделить | Фитинги для труб из нержавеющей стали SS304,Фитинги для труб из нержавеющей стали SS316,EN1092-1 Ошейник для конца ступня |
||
Характер продукции

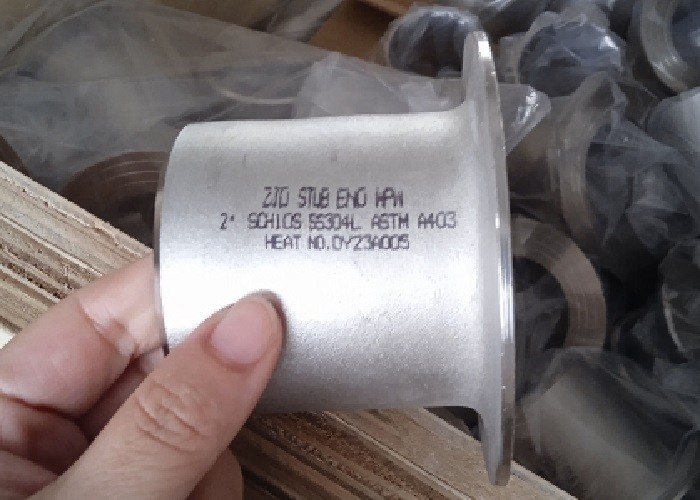

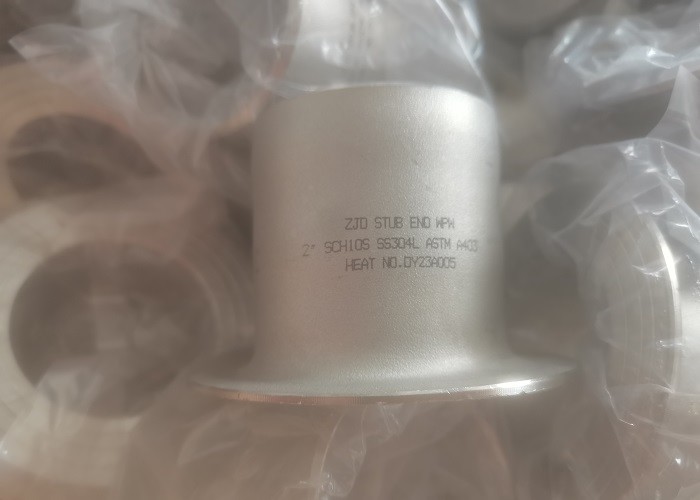

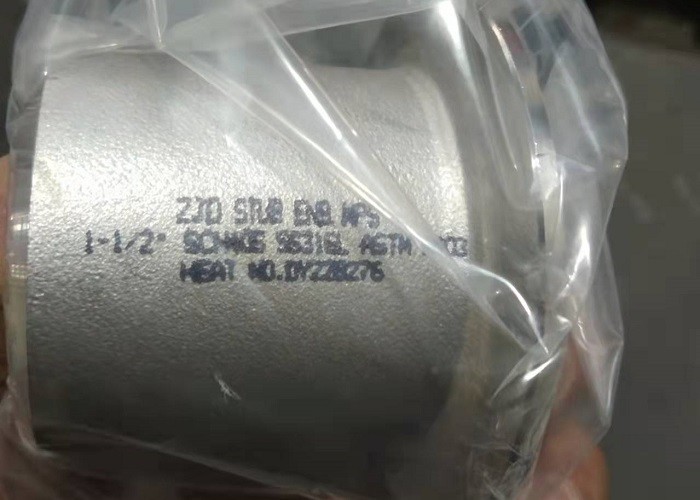

SS304 316 Фитинги для труб из нержавеющей стали конечные концы колёса с EN1092-1

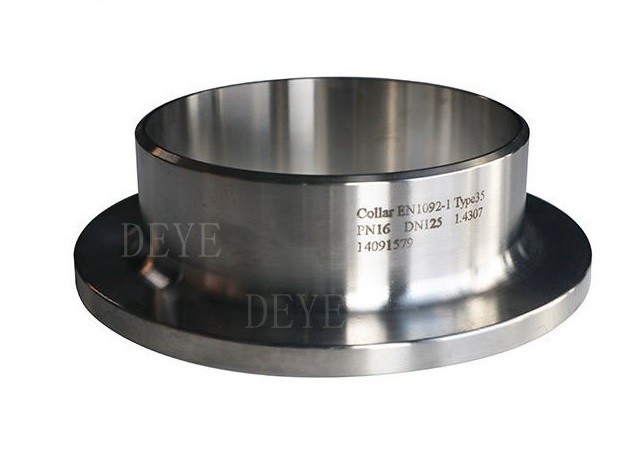

EN1092-1 ТИП 35 Крайний конец ошейника
Круглый стыковой конец - это фитинг, который используется для замены сварных фланцев, когда требуется поддержка вращающегося резервного фланца.И он может быть поставлен в стандартном и нестандартном размере ANSI / DIN, который используется для соединения труб разного диаметра. Концы ступов обычно изготавливаются двумя способами, типом A и типом B. Они доступны в двух стандартных длинах, длинном (ANSI) или коротком узоре (MSS).Список 5s и 10s stub end обычно предлагаются в коротких длинах, и длинные длины доступны по специальному заказу.
Информация/спецификация продукции:
| Наименование продукции | Сварка на задней части трубы из нержавеющей стали без швов и сварки |
| Виды |
Редукторы, редукторы, редукторы, редукторы, редукторы, редукторы, редукторы, редукторы. |
| Размер | 1/2"-72" DN15-DN1800 |
| Толщина стены | От низкой толщины до более высокой толщины SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN, SGP толщина JIS |
| Стандартный | ASTMA312, ASTM AWP40, ASME, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN стандарт и т.д. | |
| Материал | Нержавеющая сталь304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Двойной SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Углеродистая сталь A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| СТ37.0СТ35.8СТ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49 | |
| Поверхность | Песочница, кислотное маринование, полированное |
Особенности/характеристики
Конец штепселя: конец штепселя - это фитинг, который используется для замены сварных фланцев, когда требуется поддержка вращающегося резервного фланца.И Он может быть поставлен в стандартном и нестандартном размере ANSI, который используется для соединения труб разного диаметра- Стуб-конец предлагается тремя различными способами, типами A, B и C.
Тип А: конец ступа типа А используется для стандартного фланца соединительного ступа. Толщина ступа на конце ступа больше или равна номинальной толщине стены трубы. Кроме того,Внешний угловой радиус банка типа А принимает фланц обмотка.Внутренний угол квадратный.
Тип B Край ступни типа B используется для стандартного скольжения на фланцах в качестве лапных фланцев. Толщина лапа на этих коротких концах больше или равна номинальной толщине стены трубы.Внешний угловой радиус типа B достаточно мал, чтобы принять скользящий фланс, который может использоваться в качестве резервного фланса.Внутренний угол квадратный.
Концы с штурвалом типа С могут использоваться для стандартного фланца с узлом и фланца с скользкой накладкой.радиус может быть сделан закрытым на квадрат. Толщина шейки составляет 75% от стенки трубы. Тип С достаточно короткий, чтобы вместить любой резервный фланс.
Технологии/ Технические таблицы данных
Список толщины для трубопроводов ANSI B16.9
Единица: мм
| Размер трубы DN (в) | Внешний диметр D | Нормальная толщина стенки | ||||||||||||||
| Ш5s | Ш10 | Sch20 | Sch30 | Ш40s | ЗППП | Ш40 | Ш60 | XS | Sch80 | Sch100 | Шl20 | Шl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | —— | —— | —— | 1. 73 | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | —— | —— | —— | —— | —— |
| 1/4 | 13. 7 | — | — | — | — | 2. 24 | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | — | — | — | — | — |
| 3/8 | 17. 1 | — | — | — | — | 2. 31 | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | — | — | — | — | — |
| 1/2 | 21. 3 | 1.65 | —— | —— | —— | 2. 77 | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | —— | —— | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | —— | —— | —— | 2. 87 | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | —— | —— | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | — | — | — | 3. 38 | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | — | — | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | — | — | — | 3. 56 | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | — | — | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | —— | —— | —— | 3. 68 | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | —— | —— | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | —— | —— | —— | 3. 91 | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | —— | —— | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | — | — | — | 5. 16 | 5. 16 | 5. 16 | — | 7. 01 | 7.01 | — | — | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | — | — | — | 5. 49 | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | — | — | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | —— | —— | —— | 5. 74 | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | —— | —— | —— | —— | —— |
| 4 | 114. 3 | 2. 11 | —— | —— | —— | 6. 02 | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | —— | 11. 13 | —— | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | — | — | — | 6. 55 | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | — | 12. 70 | — | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | — | — | — | 7. 11 | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | — | 14. 27 | — | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | —— | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | —— | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | — | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | — | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | — |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | —— | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | —— |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | —— | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | —— |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | — | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | — |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | — | 9. 53 | — | 22. 23 | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 | — |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | —— | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | —— |
| 26 | 660.4 | —— | 7. 92 | 12. 70 | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 28 | 711.2 | — | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 32 | 812. 8 | —— | 7. 92 | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 34 | 863. 6 | —— | 7. 92 | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 36 | 914. 4 | — | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | 17. 48 | — | 12. 70 | — | — | — | — | — | — |
| 38 | 965.2 | — | — | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 40 | 1016. 0 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | 12. 70 | —— | —— | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 46 | 1168.4 | — | — | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
| 48 | 1219. 2 | — | — | — | — | — | 9. 53 | — | — | 12. 70 | — | — | — | — | — | — |
Размеры редукторов
| Номинальный | Внешний диаметр | Длинный образ | Короткий шаблон | Радиус | Диаметр | |
| Размер трубы | из бочки | Длина, F | Длина, F | Филе, R | из Lap, G | |
| (NPS) | Макс. Макс. | Минуточку. | [Примечания (3), (4) ] | [Примечания (3), (4) ] [Примечание (5) ] | [Примечание (6) ] | |
| 1/2 ′′ | 22.8 | 20.5 | 76 | 51 | 3 | 35 |
| 3/4 ′′ | 28.1 | 25.9 | 76 | 51 | 3 | 43 |
| 1 | 35.0 | 32.6 | 102 | 51 | 3 | 51 |
| 1-1/4 | 43.6 | 41.4 | 102 | 51 | 5 | 64 |
| 1-1/2 | 49.9 | 47.5 | 102 | 51 | 6 | 73 |
| 2 | 62.4 | 59.5 | 152 | 64 | 8 | 92 |
| 2-1/2 | 75.3 | 72.2 | 152 | 64 | 8 | 105 |
| 3 | 91.3 | 88.1 | 152 | 64 | 10 | 127 |
| 3-1/2 | 104.0 | 100.8 | 152 | 76 | 10 | 140 |
| 4 | 116.7 | 113.5 | 152 | 76 | 11 | 157 |
| 5 | 144.3 | 140.5 | 203 | 76 | 11 | 186 |
| 6 | 171.3 | 167.5 | 203 | 89 | 13 | 216 |
| 8 | 222.1 | 218.3 | 203 | 102 | 13 | 270 |
| 10 | 277.2 | 272.3 | 254 | 127 | 13 | 324 |
| 12 | 328.0 | 323.1 | 254 | 152 | 13 | 381 |
| 14 | 359.9 | 354.8 | 305 | 152 | 13 | 413 |
| 16 | 411.0 | 405.6 | 305 | 152 | 13 | 470 |
| 18 | 462.0 | 456.0 | 305 | 152 | 13 | 533 |
| 20 | 514.0 | 507.0 | 305 | 152 | 13 | 584 |
| 22 | 565.0 | 558.0 | 305 | 152 | 13 | 641 |
| 24 | 616.0 | 609.0 | 305 | 152 | 13 | 692 |
Концы застежки Ошейник DIN EN1092-1
| DN | D | Dt | Л | h | t | t1 |
| PN16 EN1092-1 TIPO35 | ||||||
| 65 | 76.1 | 122 | 45 | 8 | 2.0 | 4.0 |
| 80 | 88.9 | 138 | 50 | 10 | 2.0 | 4.0 |
| 100 | 114.3 | 158 | 52 | 10 | 2.0 | 4.0 |
| 125 | 139.7 | 188 | 55 | 10 | 2.0 | 5.0 |
| 150 | 168.3 | 212 | 55 | 10 | 2.0 | 6.0 |
| 200 | 219.1 | 268 | 62 | 11 | 2.6 | 6.0 |
| 250 | 273 | 320 | 70 | 12 | 3.2 | 8.0 |
| PN40 EN1092-1 TIPO35 | ||||||
| 15 | 21.3 | 45 | 38 | 5 | 2.0 | 3.0 |
| 20 | 26.9 | 58 | 40 | 6 | 2.0 | 3.0 |
| 25 | 33.7 | 68 | 40 | 7 | 2.0 | 3.0 |
| 32 | 42.4 | 78 | 42 | 8 | 2.0 | 3.0 |
| 40 | 48.3 | 88 | 45 | 8 | 2.0 | 3.0 |
| 50 | 60.3 | 102 | 48 | 10 | 2.6 | 4.0 |
| 65 | 76.1 | 122 | 52 | 11 | 2.6 | 5.0 |
| 80 | 88.9 | 138 | 58 | 12 | 2.6 | 6.0 |
| 100 | 114.3 | 162 | 65 | 14 | 3.2 | 6.0 |
Сталь, которая устойчива к слабым коррозионным средам, таким как воздух, пар, вода, или имеет устойчивость к ржавчине, называется нержавеющей сталью.;А стальная категория, которая устойчива к коррозии химических сред коррозии (таких как кислота, щелочи, соль и т.д.) называется кислотоустойчивой сталь.наиболее часто используемый материал - SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205
Процесс производства
Применение/применение
Трубопровод жидкостей низкого и среднего давления, котлы, нефтегазовая и газовая промышленность, буровая промышленность, химическая промышленность, электроэнергетическая промышленность, судостроение, оборудование и трубопроводы для удобрений, конструкция,нефтехимические, фармацевтическая промышленность и т.д.
Часто задаваемые вопросы/ Вопросы и ответы клиентов
Q.:Заказчик просил фитинги для сварки на задней панели в A105:
А.: Наиболее распространенным материалом для сварки на заднице из углеродной стали является A234WPB. Он эквивалентен фланцам A105, однако нет такого устройства, как A105 или A106.Фитинги A234WPB изготовлены из A106GR.B трубы. A105 является материалом из Бар кованых быть фитинги высокого давления или фланца
Q.: Заказчики требуют нормализованные фитинги для сварки задницами:
А:Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.
Однако, не существует такого понятия, как A234WPBN. Производители нормализуют свои фитинги сварки задницы считалось, что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов
Заказчику, нуждающемуся в "нормализированных" фитингах для сварки на заднице, следует запросить фитинги WPL6, которые имеют высокую производительность и нормализуются в качестве стандартной процедуры.
Вопрос:Клиент забыл упомянуть график труб:
А:Фитинги для заднего сварки продаются по размерам труб, но схема труб должна быть указана таким образом, чтобы соответствовать идентификатору фитинга идентификатору трубы.Мы предположим, что требуется стандартная стена..
Вопрос:Заказчик забыл упомянуть сварную или бесшовную сварку на заднице:
А:Фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.
Бесшовные трубные фитинги НЕ распространены в размерах больше 12 ′′. Сварные трубные фитинги изготавливаются из сварной углеродной стали или нержавеющей стали.Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.
Вопрос:Что означает короткий радиус (SR) или длинный радиус (LR)?
А:Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относятся к углу изгиба для натяжки задней части, чтобы изменить направление потока.
Длинный радиус локтя (LR 90 Elbow или LR 45 Elbow) будет иметь изгиб трубы, который будет в 1,5 раза больше размеров трубы.
Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, поэтому 6 ′′ SR 45 имеет радиус изгиба, который составляет 6 ′′ номинального размера трубы.
Вопрос:Что такое 3R или 3D локтевая труба?
А:Во-первых, термины 3R или 3D используются как синонимические.
Наша служба
1Техническая поддержка
2Контроль качества сырья.
3Проверка во время производства.
4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест
5. Отчет о каждой поставке
4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU
5Гибкие способы оплаты: LC. TT. DP
6. Настраиваемый пакет включает логотип. Размеры кейсов.
718 месяцев гарантия качества.
9Бесплатная замена воздушным транспортом при обнаружении ошибки
10. 24 часа для отзывов на ваши вопросы
