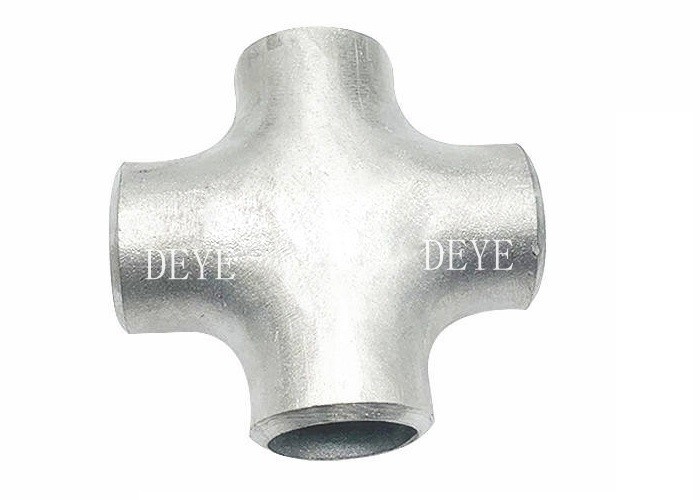

SS304 SS321 SS316 Скрестное устройство из нержавеющей стали с SCH40S SCH10
| Место происхождения | Китай |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001:2015 PED |
| Номер модели | PF-CTEE-SS-01 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD2-10 for small sizes |

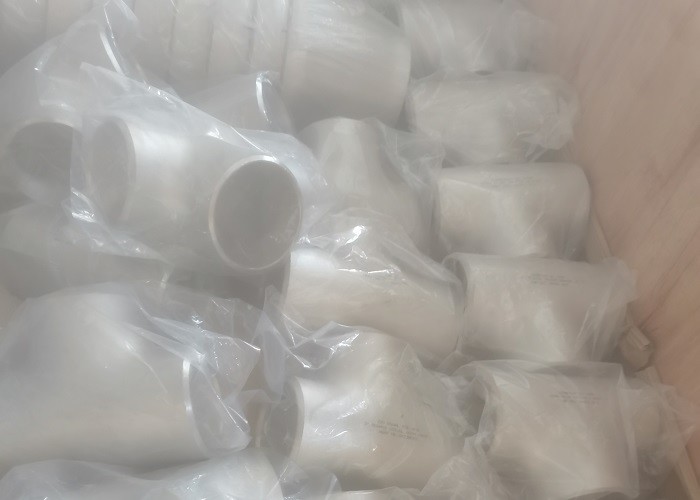

| Упаковывая детали | пластиковые случаи bag+cartons+ply деревянные |
| Время доставки | 5-8 дней для деталей запаса |
| Поставка способности | месяц 100000 ПК |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | Включает в себя: | Соединение | Заваренный BW с задницей |
|---|---|---|---|
| Толщина | Ш5s, Ш10s, Ш40s, Ш80s, Ш160, хs, хxs | Поверхность | Огурцы, польские |
| Выделить | SS316 Кроссоустройство из нержавеющей стали,SS321 перекрестная установка из нержавеющей стали,Круг сварки розетки SS304 |
||
Характер продукции
SS316 304 321 201 Фитинги для труб из нержавеющей стали Cross Tee с SCH40S SCH10s
Краткое введение
Трубопроводы из нержавеющей стали: Спецификация ASME/ANSI B16.9 охватывает размеры и допустимые допустимые отклонения фитингов из углерода и сплавов.9 для фитингов труб из нержавеющей стали и никелевого сплаваВ данной статье мы показываем размеры и вес локтевых костей, редукторов и редукторов.9. для всех фитингов из углеродного сплава, за исключением локтевых и обратных фитингов с коротким радиусом (ASME/ANSI B16.28)).
Подробная спецификация ниже:
| Наименование продукции | ANSI B16.9 BW SS Smsl Бесшовные и сварные трубные фитинги |
| Виды |
Длинные локти, короткие локти, 180-градусные изгибы, возвращение, уменьшение локтевых изгибов, концентрические, уменьшители, эксцентрические, красные, Y-очки, крышки, концы, |
| Размер | 1/2"-72" DN15-DN1800 |
| Толщина стены |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100, Толщина SCH120,SCH160S,XXS, DIN, SGP JIS |
| Стандарт проектирования | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN стандарт и т.д. | |
| Список материалов | Нержавеющая сталь304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Двойной SS 2507, DSS2205, UNS31803 UNS32750, UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| Углеродистая сталь A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| СТ37.0СТ35.8СТ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49 | |
| Поверхность | Кислотное маринование, полированное |
| Применение/применение | Трубопровод жидкостей низкого и среднего давления, котлы, нефтегазовая и газовая промышленность, буровая промышленность, химическая промышленность, электроэнергетическая промышленность, судостроение, оборудование и трубопроводы для удобрений, конструкция,нефтехимические, фармацевтическая промышленность и т.д. |
Список толщины согласно ANSI B16.9, MSS SP-44
| Нормальный размер трубы DN (в) | Внешний диметр D | Нормальная толщина стенки (мм) | |||||||||
| Ш5s | Sch10S | Ш10 | Ш40s | Ш40 | Ш80 | Sch80 | Шl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | 1. 24 | —— | 1. 73 | 1. 73 | 2. 41 | 2. 41 | —— | —— | —— |
| 1/4 | 13. 7 | — | 1. 65 | — | 2. 24 | 2. 24 | 3. 02 | 3. 02 | — | — | — |
| 3/8 | 17. 1 | — | 1. 65 | — | 2. 31 | 2. 31 | 3. 20 | 3. 20 | — | — | — |
| 1/2 | 21. 3 | 1.65 | 2. 11 | —— | 2. 77 | 2. 77 | 3. 73 | 3. 73 | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | —— | 2. 87 | 2. 87 | 3. 91 | 3. 91 | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | — | 3. 38 | 3. 38 | 4. 55 | 4. 55 | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | — | 3. 56 | 3. 56 | 4. 85 | 4. 85 | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | —— | 3. 68 | 3. 68 | 5. 08 | 5. 08 | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | —— | 3. 91 | 3. 91 | 5. 54 | 5. 54 | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | — | 5. 16 | 5. 16 | 7. 01 | 7.01 | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | — | 5. 49 | 5. 49 | 7. 62 | 7. 62 | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | —— | 5. 74 | 5. 74 | 8. 08 | 8. 08 | —— | —— | —— |
| 4 | 114. 3 | 2. 11 | 3. 05 | —— | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | — | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | — | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | —— | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | —— | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | — | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | — | 11. 13 | — | 19. 05 | 27. 79 | 35. 71 | — |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | —— | 12. 70 | —— | 21. 44 | 30. 96 | 40. 49 | —— |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | —— | 14. 27 | —— | 23. 83 | 34. 96 | 45. 24 | —— |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | — | 15. 09 | — | 26. 19 | 38. 10 | 50. 01 | — |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | — | — | — | 28. 58 | 41. 28 | 53. 98 | — |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | —— | 17. 48 | —— | 30. 96 | 46. 02 | 59. 54 | —— |
| 26 | 660.4 | —— | —— | 7. 92 | —— | —— | —— | —— | —— | —— | —— |
| 28 | 711.2 | — | — | 7. 92 | — | — | — | — | — | — | — |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | — | — | — | — | — | — | — |
| 32 | 812. 8 | —— | —— | 7. 92 | —— | 17. 48 | —— | —— | —— | —— | —— |
| 34 | 863. 6 | —— | —— | 7. 92 | —— | 17. 48 | —— | —— | —— | —— | —— |
| 36 | 914. 4 | — | — | 7. 92 | — | 17. 48 | — | — | — | — | — |
| 38 | 965.2 | — | — | — | — | — | — | — | — | — | — |
| 40 | 1016. 0 | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | —— | —— | —— | —— | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | — | — | — | — | — | — | — | — |
| 46 | 1168.4 | — | — | — | — | — | — | — | — | — | — |
| 48 | 1219. 2 | — | — | — | — | — | — | — | — | — | — |
Размеры прямых ти и крестов
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | От центра до конца | |
| Беги, С. | Выпуск, M [Примечания 1 и 2] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1016!0 | 749 | 749 |
| 42 | - 1067 человек.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 168.0 | 851 | 800 |
| 48 | 1219!0 | 889 | 838 |
Размеры сокращения выпускных пунктов и сокращения пересечений выпускных пунктов
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | От центра до конца | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | От центра до конца | ||||
| Беги, С. | Выпуск, M [Примечание (1) ] | Беги, С. | Выпуск, M [Примечание (1) ] | ||||||
| Беги. | Выпуск | Беги. | Выпуск | ||||||
| 1/2 х 1/2 х 3/8 | 21.3 | 17.3 | 25 | 25 | 4 х 4 х 3 1/2. | 114.3 | 101.6 | 105 | 102 |
| 1/2 х1/2 х1/4 | 21.3 | 13.7 | 25 | 25 | 4х4х3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 х 3/4 х 1/2 | 26.7 | 21.3 | 29 | 29 | 4 х 4 х 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 х 3/4 х 3/8 | 26.7 | 17.3 | 29 | 29 | 4х4х2 | 114.3 | 60.3 | 105 | 89 |
| 1 х 1 х 3/4 | 33.4 | 26.7 | 38 | 38 | 4 х 4 х 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 х 1 х 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 х 1-1/4 х 1 | 42.2 | 33.4 | 48 | 48 | 5 х 5 х 3 1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 х 1-1/4 х 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 х 1-1/4 х 1/2 | 42.2 | 21.3 | 48 | 48 | 5 х 5 х 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 х 1-1/2 х 1 | 48.3 | 33.4 | 57 | 57 | 6х6х4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 х1-1/2 х3/4 | 48.3 | 26.7 | 57 | 57 | 6 х 6 х 3 1/2. | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 х 1-1/2 х 1/2 | 48.3 | 21.3 | 57 | 57 | 6х6х3 | 168.3 | 88.9 | 143 | 124 |
| 6 х 6 х 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 х 2 х 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 х 2 х 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8х8х6 | 219.1 | 168.3 | 178 | 168 |
| 2 х 2 х 1 | 60.3 | 33.4 | 64 | 51 | 8х8х5 | 219.1 | 141.3 | 178 | 162 |
| 2х2х3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 х 8 х 3 1/2. | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 х 2-1/2 х 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 х 2-1/2 х 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10х10х8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 х 2-1/2 х 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10х10х6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 х 2-1/2 х 1 | 73.0 | 33.4 | 76 | 57 | 10х10х5 | 273.0 | 141.3 | 216 | 191 |
| 10х10х4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 х 3 х 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12х12х10 | 323.8 | 273.0 | 254 | 241 |
| 3х3х2 | 88.9 | 60.3 | 86 | 76 | 12х12х8 | 323.8 | 219.1 | 254 | 229 |
| 3 х 3 х 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 х 12 х 6 | 323.8 | 168.3 | 254 | 219 |
| 3х3х1-1/4 | 88.9 | 42.2 | 86 | 70 | 12х12х5 | 323.8 | 141.3 | 254 | 216 |
| 3 1/2 х 3 1/2 х 3 | 101.6 | 88.9 | 95 | 92 | 14 х 14 х 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 х 3-1/2 х 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 х 14 х 10 | 355.6 | 273.0 | 279 | 257 |
| 3 1/2 х 3 1/2 х 2 | 101.6 | 60.3 | 95 | 83 | 14 х 14 х 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 х 3-1/2 х 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 х 14 х 6 | 355.6 | 168.3 | 279 | 238 |
| Размер (NPS) | Внешний диаметр на бевеле | От центра до конца | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | От центра до конца | ||||
| Беги. | Выпуск | Беги, С. | Выпуск, M [Примечание (1) ] | Беги. | Выпуск | Беги, С. | Выпуск, M [Примечание (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 х 28 х 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 х 28 х 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 х 28 х 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 х 28 х 20 | 711 | 508.0 | 521 | 483 |
| 16х6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 х 28 х 18 | 711 | 457.0 | 521 | 470 | |||||
| 18х16 | 457.0 | 406.4 | 343 | 330 | 28 х 28 х 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 х 28 х 14 | 711 | 355.6 | 521 | 457 |
| 18 х 12 | 457.0 | 323.8 | 343 | 321 | 28 х 28 х 12 | 711 | 323.8 | 521 | 448 |
| 18 х 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 х 8 | 457.0 | 219.1 | 343 | 298 | 30 х 30 х 28 | 762 | 711.0 | 559 | 546 |
| 30 х 30 х 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 х 18 | 508.0 | 457.0 | 381 | 368 | 30 х 30 х 24 | 762 | 610.0 | 559 | 533 |
| 20 х 16 | 508.0 | 406.4 | 381 | 356 | 30 х 30 х 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 х 30 х 20 | 762 | 508.0 | 559 | 508 |
| 20 х 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 х 10 | 508.0 | 273.0 | 381 | 333 | 30 х 30 х 18 | 762 | 457.0 | 559 | 495 |
| 20 х 8 | 508.0 | 219.1 | 381 | 324 | 30 х 30 х 16 | 762 | 406.4 | 559 | 483 |
| 30 х 30 х 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 х 20 | 559.0 | 508.0 | 419 | 406 | 30 х 30 х 12 | 762 | 323.8 | 559 | 473 |
| 22 х 18 | 559.0 | 457.0 | 419 | 394 | 30 х 30 х 10 | 762 | 273.0 | 559 | 460 |
| 22 х 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 х 14 | 559.0 | 355.6 | 419 | 381 | 32 х 32 х 30 | 813 | 762.0 | 597 | 584 |
| 22 х 12 | 559.0 | 323.8 | 419 | 371 | 32 х 32 х 28 | 813 | 711.0 | 597 | 572 |
| 22 х 10 | 559.0 | 273.0 | 419 | 359 | 32 х 32 х 26 | 813 | 660.0 | 597 | 572 |
| 32 х 32 х 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 х 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 х 20 | 610.0 | 508.0 | 432 | 432 | 32 х 32 х 22 | 813 | 559.0 | 597 | 546 |
| 24 х 18 | 610.0 | 457.0 | 432 | 419 | 32 х 32 х 20 | 813 | 508.0 | 597 | 533 |
| 32 х 32 х 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 х 16 | 610.0 | 406.4 | 432 | 406 | 32 х 32 х 16 | 813 | 406.4 | 597 | 508 |
| 24 х 14 | 610.0 | 355.6 | 432 | 406 | 32 х 32 х 14 | 813 | 355.6 | 597 | 508 |
| 24 х 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 х 10 | 610.0 | 273.0 | 432 | 384 | 34 х 34 х 32 | 864 | 813.0 | 635 | 622 |
| 34 х 34 х 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 х 24 | 660.0 | 610.0 | 495 | 483 | 34 х 34 х 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 х 34 х 26 | 864 | 660.0 | 635 | 597 |
| 26 х 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 х 34 х 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 х 34 х 22 | 864 | 559.0 | 635 | 572 |
| 26 х 16 | 660.0 | 406.4 | 495 | 432 | 34 х 34 х 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 х 34 х 18 | 864 | 457.0 | 635 | 546 |
| 26 х 12 | 660.0 | 323.8 | 495 | 422 | 34 х 34 х 16 | 864 | 406.4 | 635 | 533 |
Наиболее распространенным материалом для сварных трубопроводов с застежкой является SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
Подробная спецификация материала приведена ниже.
Анализ материалов
304/304L (UNS S30400/S30403)
Химический состав в %
| В | КР | Мн | Ни. | П | S | Да, да. |
| ≤ | - Я... | ≤ | - Я... | ≤ | ≤ | ≤ |
| 0.035 | 18.0-20.0 | 2.00 | 8.0-13.0 | 0.045 | 0.03 | 1.00 |
Прочность на протяжение: ≥ 485 Mpa (70KSI)
Прочность мощности: ≥ 170Mpa (25KSPI)
Удлинение ≥ 40%
316/316L (UNS S31600/S31603)
Химический состав в %
| В | КР | Мн | Мо | Ни. | П | S | Да, да. |
| ≤ | - Я... | ≤ | - Я... | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18.0 | 2.00 | 2.0-3.0 | 10.0-14.0 | 0.045 | 0.03 | 1.00 |
Прочность на протяжение: ≥ 485 Mpa (70KSI)
Прочность мощности: ≥ 170Mpa (25KSPI)
Удлинение ≥ 40%
SAF2205 (UNS31803)
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | КР | Ни. | Мо | Ку | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 3.0-3.50 | / |
0.14-0.2 |
SAF2205 Механические характеристики материалов
| Испытательные предметы | Температурный тест. | Производительность | Стандартные данные |
| Прочность на растяжение | Температура комнаты. | Сила выброса s≥ | 450 МПа |
| Прочность на тягу h ≥ | 620 МПа | ||
| Удлинение % > | 25 | ||
| Уменьшение площади=> | / | ||
| Значение воздействия KV ((J) | Температура комнаты. | Боковые | / |
| Твердость Бринелла | Температура комнаты. | ≤ | 290 |
| Твердость Роквелла | Температура комнаты. | ≥ | / |
Двойной SS SAF2507 ((UNS32750)
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | КР | Ни. | Мо | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 6.0-8.0 | 3.0-5.0 | 0.5 | 0.24-0.32 |
Механические характеристики
| Испытательные предметы | Температурный тест. | Производительность | Стандартные данные | |
| Стяжность | Температура комнаты. | Сила урожая | Ø≤55 Rm≥ | 550 МПа |
| Ø > 55 Rm≥ | 515 МПа | |||
| Прочность на растяжение | Ø≤55 R0,002 ≥ | 800 МПа | ||
| Ø > 55 R0,002≥ | 760 МПа | |||
| Удлинение A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| Твердость Бринеля HB | Температура комнаты. | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
Определение: A 403/A 403M 06 Стандартная спецификация для кованых аустенитных трубопроводов из нержавеющей стали
Другие ссылки на документы
Стандарт ASTM:
A 351/A 351M Спецификация для литейных изделий, аустенитных, для частей, содержащих давление
A 370 Методы испытаний и определения для механических испытаний стальных изделий
Спецификация 480/A 480M для общих требований к плоской прокатаной нержавеющей и термостойкой стальной пластине, листе и ленте
A 743/A 743M Спецификация для литейных изделий, железохромных, железохромно-никелевых, коррозионностойких, для общего применения
A 744/A 744M Спецификация для литейных изделий, железохромного никеля, коррозионностойких, для тяжелого обслуживания
A 751 Методы испытаний, практики и терминология химического анализа стальных изделий
A 960/A 960M Спецификация общих требований к фитингам труб из кованой стали
E 112 Методы испытаний для определения среднего размера зерна
E 165 Метод испытания для исследования жидкого проникающего вещества
Стандарт ASME:
ASME B16.9 Фабрично изготовленные фитинги из колючей стали
ASME B16.11 Кованые стальные фитинги, козырьковые сварки и концы с нитями
Стандарт MSS: MSS SP-25 Стандартная система маркировки клапанов, фитингов,
Фланги и соединения
MSS SP-43 Стандартная практика для легких фитингов из нержавеющей стали
MSS SP-79 Вставки редуктора сварки сокетов
Процесс производства
1. сырье Прием и резка
2. Идентификация материала
3. локти, редукторы, крышки, концы труб, различные виды трубопроводов
4Процесс сварки материала (сварные локти)
5Тепловая обработка трубопроводов SS
6Взрыв и очистка.
7Проверка поверхности.
8После полировки
9. трубопроводы из нержавеющей стали
Частые вопросы
Вопрос: Заказчик попросил фитинги для сварки в A105:
Ответ: Наиболее распространенным материалом для сварки на заднице из углеродной стали является A234WPB. Он эквивалентен фланцам A105, однако нет такого устройства, как A105 или A106.
A106 Gr.B - для труб. Фитинги A234WPB изготавливаются из труб A106GR.B. A105 - это материал из штанги, кованой как фитинги высокого давления или фланцы.
Вопрос: Заказчик просит нормализованные фитинги для сварки задницами:
Ответ: Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.
Однако, не существует такого понятия, как A234WPBN. Производители нормализуют свои фитинги сварки задницы считалось, что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов
Заказчику, нуждающемуся в "нормализированных" фитингах для сварки на заднице, следует запросить фитинги WPL6, которые имеют высокую производительность и нормализуются в качестве стандартной процедуры.
Вопрос: Заказчик забыл упомянуть график труб:
A: Фитинги с зажимным соединением продаются по размеру трубы, но схема труб должна быть указана, чтобы соответствовать идентификатору фитинга идентификатору трубы.Мы предположим, что требуется стандартная стена..
Вопрос: Заказчик забыл упомянуть сварные или бесшовные сварные устройства:
Фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.
Бесшовные трубные фитинги НЕ распространены в размерах больше 12 ′′. Сварные трубные фитинги изготавливаются из сварной углеродной стали или нержавеющей стали.Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.
Вопрос: Что означает короткий радиус (SR) или длинный радиус (LR)?
Ответ: Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относится к углу изгиба для натяжки на заднюю часть, чтобы изменить направление потока.
Длинный радиус локтя (LR 90 Elbow или LR 45 Elbow) будет иметь изгиб трубы, который будет в 1,5 раза больше размеров трубы.
Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, поэтому 6 ′′ SR 45 имеет радиус изгиба, который составляет 6 ′′ номинального размера трубы.
Вопрос: Что такое 3R или 3D локтевая труба?
Ответ: Во-первых, термины 3R или 3D используются синонимично. 3R локоть заднего сварки имеет радиус изгиба, который в 3 раза больше номинального размера трубы.
Наша служба
1Техническая поддержка
2Контроль качества сырья.
3Проверка во время производства.
4Окончательный тест включает поверхность, измерения, PT тест, RT тест, ультразвуковой тест
5. Отчет о каждой поставке
4. Гибкие сроки доставки. EXW FOB CIF CFR DDP DDU
5Гибкие способы оплаты: LC. TT. DP
6. Настраиваемый пакет включает логотип. Размеры кейсов.
718 месяцев гарантия качества.
9Бесплатная замена воздушным транспортом при обнаружении ошибки
10. 24 часа для отзывов на ваши вопросы
Порекомендованные продукты
