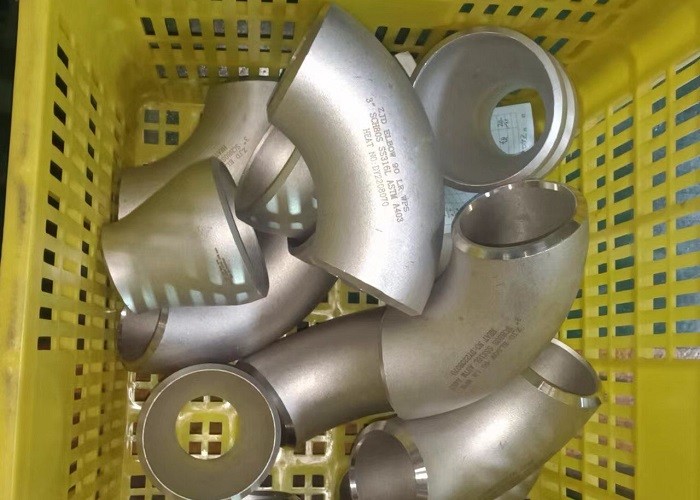

Медицинская и пищевая промышленность Нержавеющая сталь Задница сварка локоть полированная
| Место происхождения | КНР |
|---|---|
| Фирменное наименование | DEYE |
| Сертификация | ISO9001: 2015 |
| Номер модели | PF-EL-S-08 |
| Document | Product Brochure PDF |
| Количество мин заказа | 10 шт. |
| Цена | USD 2-100 dollars for SS36L Elbow |
| Упаковывая детали | Фанерные деревянные ящики, поддоны, коробки |
| Время доставки | 10 рабочих дней |
| Поставка способности | 25 тонн на один месяц |
Свяжитесь я бесплатно образцы и талоны.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если вы имеете любую заботу, то мы предусматриваем 24-часовую интерактивную справку.
xПодробная информация о продукте
| Материал | В случае, если в соответствии с настоящим пунктом не применяется, то в случае, если в соответствии с | Соединение | Заваренный BW с задницей |
|---|---|---|---|
| Толщина | Ш5s, Ш10s, Ш40s, Ш80s, Ш160s, хs, хxs | Поверхность | Огурцы, польские |
| Выделить | Пищевая промышленность нержавеющая сталь задница сварка локоть,Полированная нержавеющая сталь задница сварка локоть,SS316L нержавеющая конец сварки фитинга |
||
Характер продукции

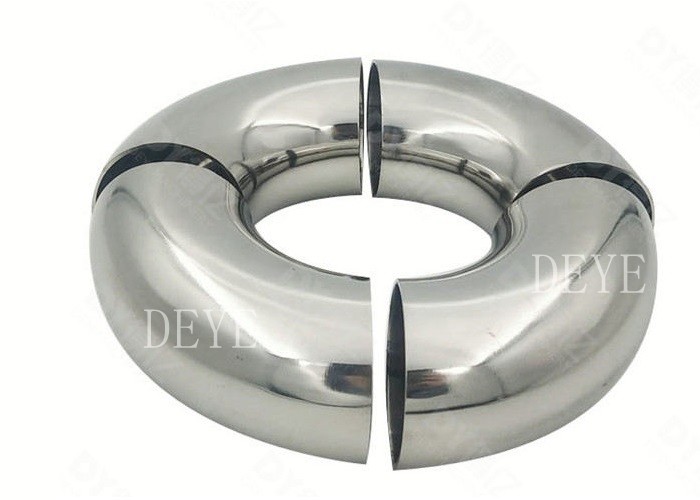

Полированные трубы из нержавеющей стали SS316
Краткое введение
Фитинги для труб из полированной нержавеющей сталиимеют широкий спектр применений и преимуществ, подходящих для таких областей, как декорация зданий, пищевая промышленность, химическая промышленность, нефтегазовая и природная промышленность, автомобильная промышленность,медицинское оборудование, и т. д. Его высокая коррозионная стойкость, высокая поверхность, высокая прочность, хорошая температурная адаптация, легкая обработка,Экологическая защита и характеристики здоровья делают его идеальным выбором для трубных материаловС постоянным развитием технологий,Поле применения полированных труб из нержавеющей стали будет еще больше расширяться и принесет больше удобств и возможностей для развития различных отраслей промышленности.
Информация/спецификация продукции:
| Наименование продукции | Сварка задницей Нержавеющая сталь Бесшовные и сварные трубные фитинги |
| Виды |
LR локти, SR локт, 180 градусов возвращается, изгибы, уменьшающий дно, "Правый Ти, равный Ти, Y Ти" Редукторы, эксклюзивные редукторы Капсулы, конечники, |
| Размер | 1/2 дюйма - 72 дюйма |
| Толщина стены |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 Толщина JIS SCH160S,XXS, DIN, SGP |
| Стандартный | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615, | |
| GB 12459-99, EN стандарт и т.д. | |
| Материал | Нержавеющая сталь304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| Двойной SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| Углеродистая сталь A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| СТ37.0СТ35.8СТ37.2,ST35.4/8,ST42,ST45,ST52,ST52.4 | |
| STP G38,STP G42,STPT42,STPB42,STS42,STPT49,STS49 | |
| Поверхность | Песочница, кислотное маринование, полированное |
Особенности/характеристики
1. Сильная коррозионная стойкость: полированные трубы из нержавеющей стали образуют плотную оксидную пленку из-за добавления хрома, которая может эффективно предотвратить эрозию кислорода, воды и других химических веществ,и обладают высокой коррозионной стойкостью.
2Высокая поверхность: полированные трубы из нержавеющей стали прошли обработку полировкой, что приводит к высокой поверхности, гладкой как зеркало и обладающей определенным декоративным эффектом.
3Высокопрочные полированные трубы из нержавеющей стали имеют высокую прочность и твердость из-за добавления определенных элементов сплава и могут выдерживать значительное давление и удар.
4Полированные трубы из нержавеющей стали с хорошей температурной адаптацией имеют хорошую высокотемпературную устойчивость и могут поддерживать стабильную производительность в условиях высокой температуры.
5Простые в обработке и полировке трубы из нержавеющей стали с хорошей пластичностью и свариваемостью, легко обрабатываемые в трубы различных форм и размеров,и легко производить различные оборудование и компоненты.
6Экологически чистые и полезные полированные трубы из нержавеющей стали являются нетоксичными, без запаха и устойчивыми к росту бактерий, отвечают требованиям окружающей среды и гигиены и подходят для пищи,медицинских и других областях.
Технологии/ Технические таблицы данных
Список толщины для трубопроводов ANSI B16.9
Единица: мм
| Размер трубы DN (в) | Внешний диметр D | Нормальная толщина стенки | ||||||||||||||
| Ш5s | Ш10 | Sch20 | Sch30 | Ш40s | ЗППП | Ш40 | Ш60 | Ш80 | XS | Sch80 | Sch100 | Шl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | —— | —— | —— | —— | 1. 73 | 1. 73 | 1. 73 | —— | 2. 41 | 2. 41 | 2. 41 | —— | —— | —— | —— |
| 1/4 | 13. 7 | — | — | — | — | 2. 24 | 2. 24 | 2. 24 | — | 3. 02 | 3. 02 | 3. 02 | — | — | — | — |
| 3/8 | 17. 1 | — | — | — | — | 2. 31 | 2. 31 | 2. 31 | — | 3. 20 | 3. 20 | 3. 20 | — | — | — | — |
| 1/2 | 21. 3 | 1.65 | —— | —— | —— | 2. 77 | 2. 77 | 2. 77 | —— | 3. 73 | 3. 73 | 3. 73 | —— | —— | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | —— | —— | —— | 2. 87 | 2. 87 | 2. 87 | —— | 3. 91 | 3. 91 | 3. 91 | —— | —— | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | — | — | — | 3. 38 | 3. 38 | 3. 38 | — | 4. 55 | 4. 55 | 4. 55 | — | — | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | — | — | — | 3. 56 | 3. 56 | 3. 56 | — | 4. 85 | 4. 85 | 4. 85 | — | — | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | —— | —— | —— | 3. 68 | 3. 68 | 3. 68 | —— | 5. 08 | 5. 08 | 5. 08 | —— | —— | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | —— | —— | —— | 3. 91 | 3. 91 | 3. 91 | —— | 5. 54 | 5. 54 | 5. 54 | —— | —— | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | — | — | — | 5. 16 | 5. 16 | 5. 16 | — | 7. 01 | 7. 01 | 7.01 | — | — | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | — | — | — | 5. 49 | 5. 49 | 5. 49 | — | 7. 62 | 7. 62 | 7. 62 | — | — | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | —— | —— | —— | 5. 74 | 5. 74 | 5. 74 | —— | 8. 08 | 8. 08 | 8. 08 | —— | —— | —— | —— |
| 4 | 114. 3 | 2. 11 | —— | —— | —— | 6. 02 | 6.02 | 6. 02 | —— | 8. 56 | 8. 56 | 8. 56 | —— | —— | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | — | — | — | 6. 55 | 6. 55 | 6. 55 | — | 9. 53 | 9. 53 | 9. 53 | — | — | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | — | — | — | 7. 11 | 7. 11 | 7. 11 | — | 10. 97 | 10. 97 | 10. 97 | — | — | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | —— | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | —— | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | — | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 6. 35 | 7. 92 | 9. 53 | — | 9. 53 | 11. 13 | 15. 09 | — | 12. 70 | 19. 05 | 23. 83 | 31. 75 | 35. 71 | — |
| 16 | 406. 4 | 4. 19 | 6. 35 | 7. 92 | 9. 53 | —— | 9. 53 | 12. 70 | 16. 66 | —— | 12. 70 | 21. 44 | 26. 19 | 36. 53 | 40. 49 | —— |
| 18 | 457. 2 | 4. 19 | 6. 35 | 7. 92 | 11. 13 | —— | 9. 53 | 14. 27 | 19. 05 | —— | 12. 70 | 23. 83 | 29. 36 | 39. 67 | 45. 24 | —— |
| 20 | 508. 0 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | — | 9. 53 | 15. 09 | 20. 62 | — | 12. 70 | 26. 19 | 32. 54 | 44. 45 | 50. 01 | — |
| 22 | 558. 8 | 4. 78 | 6. 35 | 9. 53 | 12. 70 | — | 9. 53 | — | 22. 23 | — | 12. 70 | 28. 58 | 34. 93 | 47. 63 | 53. 98 | — |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | —— | 9. 53 | 17. 48 | 24. 61 | —— | 12. 70 | 30. 96 | 38. 89 | 52. 37 | 59. 54 | —— |
| 26 | 660.4 | —— | 7. 92 | 12. 70 | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 28 | 711.2 | — | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 32 | 812. 8 | —— | 7. 92 | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 34 | 863. 6 | —— | 7. 92 | 12. 70 | 15. 88 | —— | 9. 53 | 17. 48 | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 36 | 914. 4 | — | 7. 92 | 12. 70 | 15. 88 | — | 9. 53 | 17. 48 | — | — | 12. 70 | — | — | — | — | — |
| 38 | 965.2 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 40 | 1016. 0 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 42 | 1066. 8 | —— | —— | —— | —— | —— | 9. 53 | —— | —— | —— | 12. 70 | —— | —— | —— | —— | —— |
| 44 | 1117. 6 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 46 | 1168.4 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
| 48 | 1219. 2 | — | — | — | — | — | 9. 53 | — | — | — | 12. 70 | — | — | — | — | — |
Таблица 1 Размеры локтей длинного радиуса
ОБЩЕЕ НАПРИМЕЧАНИЕ: Все размеры указаны в миллиметрах.
| Нормальный размер трубы (NPS) | Внешний диаметр на бевеле | 90-градусные локти, А | 45-градусные локти, B |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1016!0 | 1 524 | 632 |
| 42 | - 1067 человек.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 168.0 | 1 753 | 727 |
| 48 | 1219!0 | 1 829 | 759 |
Таблица 2 Размеры уменьшающего локтя длинного радиуса
| Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | Центр до конца, А. | Номинальный размер трубы (NPS) | Внешний диаметр на бевеле | Центр до конца, А. | ||
| Большой конец | Маленький конец | Большой конец | Маленький конец | ||||
| 2 x 1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 х 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10х5 | 273.0 | 141.3 | 381 |
| 2-1/2 х 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2 1/2х 1 1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2 1/2 х 1-1/4" | 73.0 | 42.2 | 95 | 12х6 | 323.8 | 168.3 | 457 |
| 3 х 2-1/2" | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3х2" | 88.9 | 60.3 | 114 | 14 х 10 | 355.6 | 273.0 | 533 |
| 3 х 1-1/2" | 88.9 | 48.3 | 114 | 14 х 8 | 355.6 | 219.1 | 533 |
| 3-1/2х 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3 1/2 х 2 1/2 " | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3 1/2 х 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 х 3 1/2" | 114.3 | 101.6 | 152 | 18х16 | 457.0 | 406.4 | 686 |
| 4х3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 х 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4х2" | 114.3 | 60.3 | 152 | 18 х 10 | 457.0 | 273.0 | 686 |
| 5х4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5х3 1/2" | 141.3 | 101.6 | 190 | 20 х 16 | 508.0 | 406.4 | 762 |
| 5х3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5х2 1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6х5" | 168.3 | 141.3 | 229 | ||||
| 6х4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6х3 1/2" | 168.3 | 101.6 | 229 | 24 х 20 | 610.0 | 508.0 | 914 |
| 6х3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 х 16 | 610.0 | 406.4 | 914 | ||||
| 8х6" | 219.1 | 168.3 | 305 | 24 х 14 | 610.0 | 355.6 | 914 |
| 8х5" | 219.1 | 141.3 | 305 | 24 х 12 | 610.0 | 323.8 | 914 |
| 8х4" | 219.1 | 114.3 | 305 | • •• | • - • | •. • | Я не знаю. |
Таблица 3 Размеры длинного радиуса возвращает Таблица 4 Размеры локтей с коротким радиусом
| Номинальный размер трубы NPS | Внешний диаметр на бевеле | Центр-центр | Встреча лицом к лицу | Номинальный размер трубы | Внешний диаметр на бевеле | Центр-к-концу, |
| К | (NPS) | А. | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
Таблица 5 Размеры короткого радиуса 180 градусов возвращает Таблица 6 Размеры 3D локт
| Номинальный размер трубы | Внешний диаметр | Центр-центр | Встреча лицом к лицу | Размер трубы | Внешний диаметр | 90-градусные локти | 45-градусные локти |
| (NPS) | 0 | К | (NPS) | в Бевеле | А. | В. | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2 1/2 дюйма | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3 1/2" | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| ОБЩИЕ НОТЫ:Все размеры в миллиметрах. | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 год | 821 | ||||
| 28 | 7 часов.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1016!0 | 3 048 | 1 264 | ||||
| 42 | - 1067 человек.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 168.0 | 3 505 | 1 453 | ||||
| 48 | 1219!0 | 3 658 | 1 516 | ||||
Применение/применение
Трубные фитинги пользуются большим спросом для любых трубопроводов и водопроводных систем, используемых в промышленных и коммерческих приложениях.Фитинги позволяют соединять трубы или устанавливать их в соответствующем месте и, при необходимости, завершать или закрывать.Фитинги доступны в различных формах и размерах. Они могут быть дорогими, требуют времени и различных материалов и инструментов для установки. Они являются неотъемлемой частью трубопроводов и сантехнических систем.Производятся тысячи специализированных фитингов.Каждый тип трубы или трубы требует своего типа монтажа, но обычно все трубные фитинги имеют некоторые общие особенности.
Процесс производства
Применение/применение
Трубопровод жидкостей низкого и среднего давления, котлы, нефтегазовая и газовая промышленность, буровая промышленность, химическая промышленность, электроэнергетическая промышленность, судостроение, оборудование и трубопроводы для удобрений, конструкция,нефтехимические, фармацевтическая промышленность и т.д.
Часто задаваемые вопросы/ Вопросы и ответы клиентов
Q.:Заказчик просил фитинги для сварки на задней панели в A105:
А.: Наиболее распространенным материалом для сварки на заднице из углеродной стали является A234WPB. Он эквивалентен фланцам A105, однако нет такого устройства, как A105 или A106.Фитинги A234WPB изготовлены из A106GR.B трубы. A105 является материалом из Бар кованых быть фитинги высокого давления или фланца
Q.: Заказчики требуют нормализованные фитинги для сварки задницами:
А:Это также ошибочное представление, поскольку фланцы доступны в A105 и A105 N, где N означает нормализованный.
Однако, не существует такого понятия, как A234WPBN. Производители нормализуют свои фитинги сварки задницы считалось, что нормализованный процесс тепловой обработки был сделан, особенно для локтей и зубов
Заказчику, нуждающемуся в "нормализированных" фитингах для сварки на заднице, следует запросить фитинги WPL6, которые имеют высокую производительность и нормализуются в качестве стандартной процедуры.
Вопрос:Клиент забыл упомянуть график труб:
А:Фитинги для заднего сварки продаются по размерам труб, но схема труб должна быть указана таким образом, чтобы соответствовать идентификатору фитинга идентификатору трубы.Мы предположим, что требуется стандартная стена..
Вопрос:Заказчик забыл упомянуть сварную или бесшовную сварку на заднице:
А:Фитинги для задней сварки доступны как в сварной, так и в бесшовной конфигурации.
Бесшовные трубные фитинги НЕ распространены в размерах больше 12 ′′. Сварные трубные фитинги изготавливаются из сварной углеродной стали или нержавеющей стали.Они доступны в размерах от 1⁄2 до 72 и более доступны, чем бесшовные фитинги.
Вопрос:Что означает короткий радиус (SR) или длинный радиус (LR)?

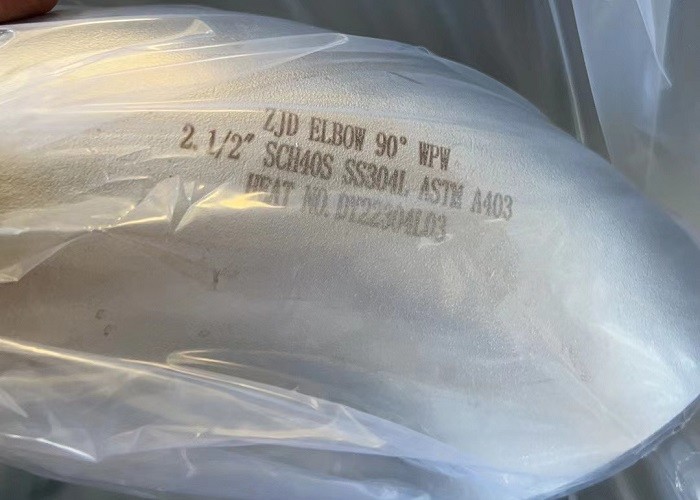

А:Вы часто слышите локоть SR45 или локоть LR45. 45 или 90 относятся к углу изгиба для натяжки задней части, чтобы изменить направление потока.

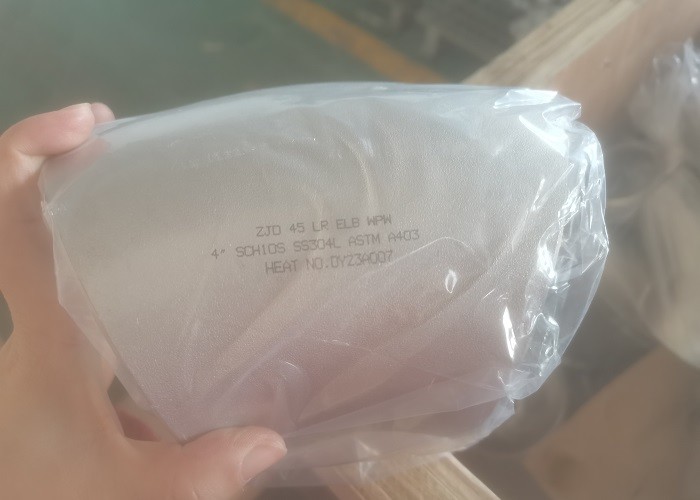

Длинный радиус локтя (LR 90 Elbow или LR 45 Elbow) будет иметь изгиб трубы, который будет в 1,5 раза больше размеров трубы.
Краткий радиус локтя (SR45 или SR90) имеет изгиб трубы, который равен размеру фитинга, поэтому 6 ′′ SR 45 имеет радиус изгиба, который составляет 6 ′′ номинального размера трубы.
Вопрос:Что такое 3R или 3D локтевая труба?
А:Во-первых, термины 3R или 3D используются как синонимические.
Порекомендованные продукты
